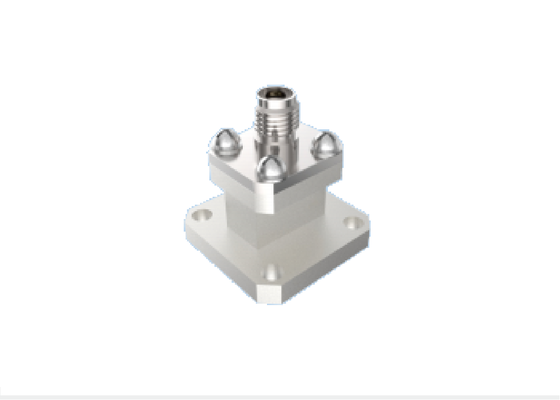

Ống dẫn sóng WR 42 đến Bộ chuyển đổi loại K 2,92mm 18GHz ~ 26,5GHz Đầu nối RF hàng không vũ trụ sử dụng cho băng tần K
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Các thành phần dẫn sóng hàng không vũ trụ | Người mẫu: | BTZH-H1H-3 |
|---|---|---|---|
| Dải tần số: | 18GHz~26.5GHz | Trở kháng: | 50Ω |
| DWV: | 500V | Điện trở cách điện: | ≥5000MΩ |
| VSWR: | 1,25 | Mất chèn: | ≤0,25dB |
| Nhiệt độ: | -55oC ~125oC | ||
| Làm nổi bật: | Bộ chuyển đổi ống dẫn sóng WR 42 18GHz-26,5GHz,đầu nối RF loại K 2 |
||
Bộ chuyển đổi ống dẫn sóng WR 42 sang loại K 2.92mm Dải Ku/K 15GHz~22GHz Đầu nối cuối cho các bộ phận ống dẫn sóng hàng không vũ trụ với tổn hao chèn thấp
Elite Electronics sản xuất các bộ phận ống dẫn sóng hàng không vũ trụ, có sẵn hai loại cấu trúc: đầu nối cuốivà loại góc vuông. Dải tần số từ 5,3 GHz đến 145 GHz. Các cổng ống dẫn sóng hình chữ nhật bao gồm: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)
Giao diện đồng trục bao gồm SMA, 2,92 mm, 2,4 mm và 1,85 mm, 1,0mm, 0,8mm series. Mỗi cổng ống dẫn sóng hỗ trợ băng thông ống dẫn sóng đầy đủ. Với cấu trúc đáng tin cậy, kích thước nhỏ gọn, hiệu suất điện tuyệt vời với tính nhất quán tốt và trọng lượng nhẹ (≤20 g), các sản phẩm này được sử dụng rộng rãi trong các loại tàu vũ trụ khác nhau.
Các tính năng thiết kế của bộ phận ống dẫn sóng hàng không vũ trụ
- Thiết kế nhỏ gọn
- Hoạt động băng tần lên đến 145GHz
- Cấu trúc chắc chắn để đảm bảo độ tin cậy
- Có sẵn trong nhiều cấu hình: đầu nối cuối, tùy chọn góc vuông
- VSWR thấp & tổn hao chèn thấp
Bộ chuyển đổi ống dẫn sóng WR 42 / BJ220 50Ω 18GHz~26.5GHz sang loại K 2.92mm Đầu nối RF hàng không vũ trụ đầu nối cuối với VSWR thấp
Mẫu : BTZH-H1H-3
Lưu ý: Vui lòng liên hệ với bộ phận bán hàng để biết thêm chi tiết về mẫu.
Lưu ý: Vui lòng kiểm tra danh mục của chúng tôi để biết thêm các mẫu tương tự theo ứng dụng của bạn.
Ứng dụng của các bộ phận ống dẫn sóng hàng không vũ trụ
Xi'an Elite Electronics chuyên cung cấp các giải pháp kết nối hệ thống cho các ngành công nghiệp đòi hỏi khắt khe bao gồm:
- Hệ thống hàng không vũ trụ và hàng không
- Thiết bị dẫn đường và radar
- Hệ thống truyền thông
- Thiết bị đo lường
- Ứng dụng điện tử
Đóng gói & Vận chuyển
Mỗi bộ phận ống dẫn sóng hàng không vũ trụ đầu nối cuối được đóng gói cẩn thận để đảm bảo bảo vệ trong quá trình vận chuyển:
Chúng tôi sử dụng các dịch vụ chuyển phát nhanh đáng tin cậy để giao hàng nhanh chóng, cung cấp cho khách hàng thông tin theo dõi khi giao hàng.
Thông tin liên quan về cổng ống dẫn sóng: (chỉ để tham khảo)
| BJ | WR | Tần số (GHz) | Chiều rộng bên trong | Chiều cao bên trong | Băng tần phổ biến |
|---|---|---|---|---|---|
| BJ70 | WR137 | 5.38~8.17 | 34.85 | 15.80 | Băng tần C/X |
| BJ84 | WR112 | 6.57~9.99 | 28.50 | 12.62 | Băng tần X |
| BJ100 | WR90 | 8.20~12.50 | 22.86 | 10.16 | Băng tần X |
| BJ120 | WR75 | 9.84~15.00 | 19.05 | 9.525 | Tần số thấp Ku |
| BJ140 | WR62 | 11.90~18.00 | 15.80 | 7.90 | Băng tần Ku |
| BJ180 | WR51 | 15.80~24.00 | 12.95 | 6.48 | Tần số thấp Ku cao/K |
| BJ220 | WR42 | 18.00~26.50 | 10.67 | 5.33 | Băng tần K |
| BJ260 | WR34 | 21.70~33.00 | 8.636 | 4.318 | Tần số thấp Ka |
| BJ320 | WR28 | 26.50~40.00 | 7.112 | 3.556 | Ka |
| BJ400 | WR22 | 33.00~50.00 | 5.690 | 2.845 | Tần số cao Ka / U |
| BJ500 | WR19 | 39.20~59.60 | 4.775 | 2.388 | Băng tần U/V |
| BJ620 | WR15 | 50.00~75.00 | 3.759 | 1.880 | Băng tần V |
| BJ740 | WR12 | 60.50~91.90 | 3.099 | 1.549 | Băng tần E |
| BJ900 | WR10 | 75.00~110.0 | 2.540 | 1.270 | Băng tần W |
| BJ1200 | WR08 | 92.20~140.0 | 2.032 | 1.016 | Băng tần F |
