| tên sản phẩm: | SMP RF Coaxial Conector | Dải tần số: | DC ~ 40 GHz |
|---|---|---|---|
| Trở kháng: | 50Ω | Giấy chứng nhận: | CE RoHS |
| Giới tính: | Nữ giới | Người mẫu: | SMP-KHD9 |
| Làm nổi bật: | đầu nối mini smp,đầu nối đồng trục smp |
||

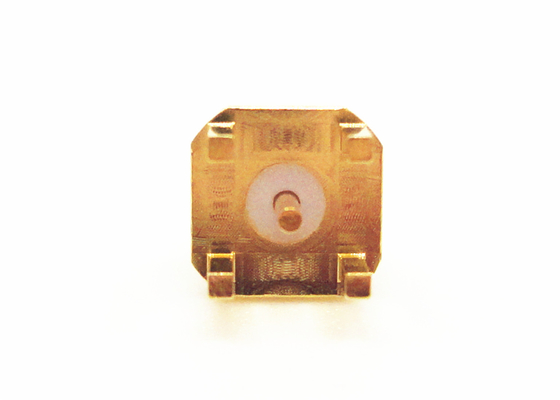

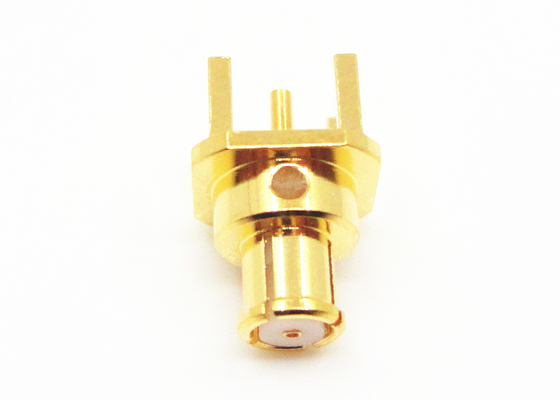

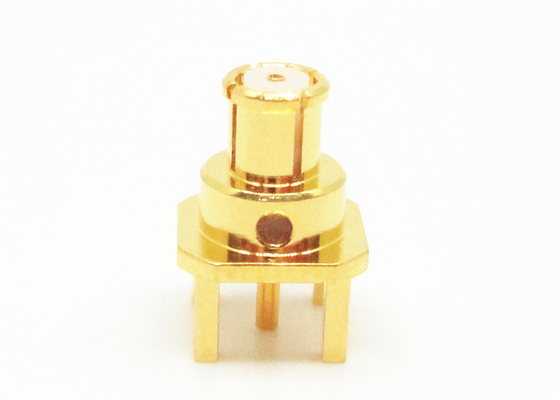

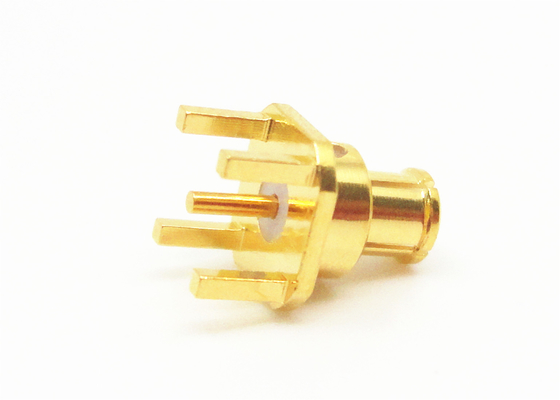

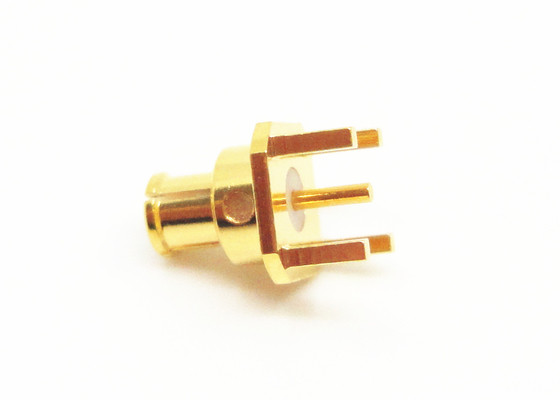

Đầu nối đồng trục RF nữ SMP với microstrip để gắn PCB
SMP là một đầu nối đồng trục RF dạng đẩy hoặc khớp nối nhanh, có các ký tự có kích thước nhỏ, trọng lượng nhẹ, hiệu suất địa chấn tuyệt vời và băng thông rộng hoạt động rộng rãi, v.v.Tần số hoạt động của nó lên đến 30GHz (sản phẩm đầu nối SMP của chúng tôi có thể đạt đến 40GHz) và phích cắm có ba giao diện detent hình thức đầy đủ, detent hạn chế và lỗ khoan trơn (bao gồm cả phanh).Ngàm PCB, ngàm cáp và các bộ điều hợp nối tiếp cung cấp giải pháp kết nối cho các ứng dụng board-to-board, Blind mate và rack-and-panel trong khi vẫn duy trì mật độ gói.Áp dụng cho tình huống cài đặt với yêu cầu chuyên sâu về mô-đun độ tin cậy cao.
Sự chỉ rõ
| Đặc điểm điện từ | ||||
| Trở kháng | 50Ω | |||
| Dải tần số | DC ~ 40GHz | |||
| Điện áp định mức | 170VRMS * | |||
| Vật liệu chống điện | ≥2000MΩ | |||
| Điện trở kháng điện áp | 500VRMS * | |||
| Kháng cự trung tâm | Dây dẫn bên ngoài | Bình thường≤2,5mΩ, Niêm phong≤4mΩ | ||
| Dây dẫn trung tâm | Bình thường≤6mΩ, Niêm phong≤26mΩ | |||
| VSWR | DC ~ 18 GHz | 18 ~ 26,5 GHz | 26,5 ~ 40 GHz | |
| Dài | ≤1,25 | ≤1,3 | ≤1,5 | |
| Góc phải | ≤1,3 | |||
| Bộ chuyển đổi | ≤1,2 | ≤1,3 | ≤1,5 | |
| Khác | ≤1,3 | |||
| Đặc điểm vật liệu & cơ học | ||||
| Nhạc trưởng trung tâm | Nam giới | Đồng Sn-P, mạ vàng | ||
| Giống cái | Đồng berili, mạ vàng | |||
| Liên hệ đàn hồi | Đồng berili | Mạ vàng | ||
| Vỏ và các bộ phận kim loại khác | Đồng thau thép không gỉ | Passivation mạ vàng | ||
| Chất cách điện | Thủy tinh thiêu kết / PTFE / PEI | |||
| Tỷ lệ rò rỉ sản phẩm Hermetic | 1,01325 × 10-3Pa · cm3 / s | |||
* mực nước biển tối đa
Tính năng và lợi ích
* Có thể kết nối với đồng trục, PCB (bảng mạch in), tấm che hoặc thiết bị đầu cuối;
* Có thể là giới tính nam hoặc nữ với trở kháng 50ohm;
* Cơ thể có thể thẳng hoặc góc vuông;
* Phương pháp gắn kết có thể là vách ngăn, bảng điều khiển 2 lỗ hoặc ít gắn kết;
* Các phương pháp gắn bao gồm hàn, uốn / hàn, hoặc hàn / hàn;
* Thân là đồng thau hoặc thép không gỉ.
Các ứng dụng
- Quân đội
- Ăng ten
- Băng thông rộng
- Không gian vũ trụ
- Băng thông rộng
- Viễn thông
- Thiết bị đo đạc
- Thiết bị đo đạc
- Ăng ten mảng theo giai đoạn
- Kết nối nội trú
-Tính toán lượng tử
Bản vẽ chi tiết
Đầu nối Micro Strip liên quan (dòng KHD):
1.
2.
3.
4.
5.
6.
Vì tải phù hợp cần được tùy chỉnh theo nhu cầu của bạn, vui lòng cung cấp các yêu cầu sau khi bạn gửi yêu cầu cho chúng tôi:
* Dải tần số bạn cần.
* Yêu cầu về nguồn điện.
*Loại trình kết nối
* Yêu cầu đặc biệt của bạn nếu bạn có (VSWR, nhiệt độ, kích thước, v.v.)
