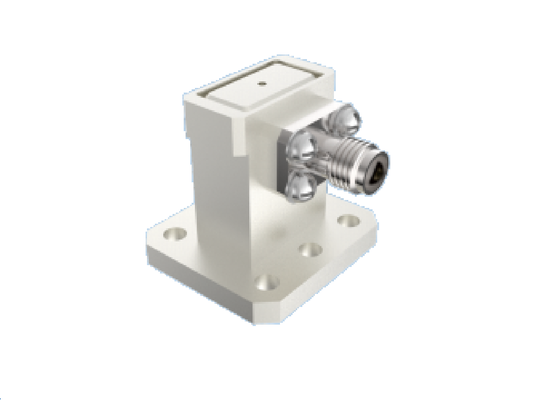

50Ω 15GHz~22GHz WR 51/BJ180 Đường dẫn sóng đến 2.92mm Adapter Ku/K Band Right Angle Structure Aerospace RF Connectors with Low VSWR & Low Insertion Loss

50Ω 15GHz~22GHz WR 51/BJ180 Waveguide to 2.92mm Adapter Ku/K Band Right Angle Structure Aerospace RF Connectors with Low VSWR & Low Insertion Loss
50Ω 15GHz~22GHz WR 51/BJ180 Waveguide to 2.92mm Adapter Ku/K Band Right Angle Structure Aerospace RF Connectors with Low VSWR & Low Insertion Loss

Hình ảnh lớn :  50Ω 15GHz~22GHz WR 51/BJ180 Đường dẫn sóng đến 2.92mm Adapter Ku/K Band Right Angle Structure Aerospace RF Connectors with Low VSWR & Low Insertion Loss Giá tốt nhất

Thông tin chi tiết sản phẩm:
Nguồn gốc: Xi'an, Trung Quốc
Hàng hiệu: ELT
Chứng nhận: RoHS
Số mô hình: BTZH-P1G-3
Thanh toán:
Số lượng đặt hàng tối thiểu: MOQ 10 cho sản xuất mới
Giá bán: Depending on the quantity
chi tiết đóng gói: 1pcs / túi nhựa; 100pcs / hộp
Thời gian giao hàng: 8-12 tuần
Điều khoản thanh toán: T/T hoặc LC
Khả năng cung cấp: theo yêu cầu
Tiếp xúc
Chi tiết sản phẩm
Tên sản phẩm: Bộ chuyển đổi ống dẫn sóng sang 2,92mm Người mẫu: BTZH-P1G-3
Dải tần số: 15GHz ~ 22GHz Trở kháng: 50Ω
DWV: 500V Điện trở cách điện: ≥5000MΩ
VSWR: 1,25 Mất chèn: ≤0,25dB
Nhiệt độ: -55oC ~125oC
Làm nổi bật:

Bộ điều hợp dẫn sóng 50Ω WR 51

,

Kết nối góc phải băng tần Ku/K

,

Bộ điều hợp RF không gian không gian VSWR thấp

50Ω 15GHz~22GHz WR 51/BJ180 Đường dẫn sóng đến 2.92mm Adapter Ku/K Band Right Angle Structure Aerospace RF Connectors with Low VSWR


Elite Electronics sản xuất đường dẫn sóng hàng không vũ trụ để chuyển đổi đồng trục, có sẵn trong hai loại cấu trúc:loại phóng và góc thẳng. Tần số dao động từ 5,3 GHz đến 145 GHz. Các cổng dẫn sóng hình chữ nhật của Aerospace Waveguide Components bao gồm: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51),BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10), BJ 1200 ((WR8)



Các giao diện đồng trục bao gồm SMA, 2,92 mm, 2,4 mm và 1,85 mm, 1,0 mm, 0,8 mmmỗiCổng dẫn sóng hỗ trợ băng thông dẫn sóng đầy đủ. Với cấu trúc đáng tin cậy, kích thước đường viền nhỏ gọn, hiệu suất điện tuyệt vời với sự nhất quán tốt và trọng lượng nhẹ (≤20 g), các sản phẩm này được sử dụng rộng rãi trong các loại tàu vũ trụ khác nhau.



Đặc điểm thiết kế của các thành phần dẫn sóng hàng không vũ trụ
  • Thiết kế nhỏ gọn
  • Hoạt động băng tần số lên đến 145GHz
  • Xây dựng chắc chắn cho độ tin cậy
  • Có sẵn trong nhiều cấu hình: khởi động cuối, tùy chọn góc thẳng
  • VSWR thấp & mất tích chèn thấp


50Ω 15GHz~22GHz WR 51/BJ180 Đường dẫn sóng đến 2.92mm Adapter Ku/K Band Right Angle Structure Aerospace RF Connectors with Low VSWR
Mô hình: BTZH - P1G-3
50Ω 15GHz~22GHz WR 51/BJ180 Đường dẫn sóng đến 2.92mm Adapter Ku/K Band Right Angle Structure Aerospace RF Connectors with Low VSWR & Low Insertion Loss
Lưu ý: Vui lòng liên hệ với bán hàng một cách tự do để biết chi tiết mô hình.
Lưu ý: Vui lòng kiểm tra danh mục của chúng tôi cho các mô hình tương tự hơn theo ứng dụng của bạn.
Ứng dụng của các thành phần dẫn sóng hàng không vũ trụ
Xi'an Elite Electronics chuyên về các giải pháp kết nối hệ thống cho các ngành công nghiệp đòi hỏi cao bao gồm:
  • Hệ thống hàng không vũ trụ và hàng không
  • Thiết bị định vị và radar
  • Hệ thống truyền thông
  • Các dụng cụ đo
  • Ứng dụng điện tử
Industrial applications of SSMA connectors
Bao bì và vận chuyển
Mỗi thành phần dẫn sóng không gian được đóng gói cẩn thận để đảm bảo bảo vệ trong quá trình vận chuyển:
Chúng tôi sử dụng các dịch vụ chuyển phát đáng tin cậy để giao hàng nhanh chóng, cung cấp cho khách hàng thông tin theo dõi khi vận chuyển.
50Ω 15GHz~22GHz WR 51/BJ180 Đường dẫn sóng đến 2.92mm Adapter Ku/K Band Right Angle Structure Aerospace RF Connectors with Low VSWR & Low Insertion Loss
Thông tin liên quan về cảng dẫn sóng: (chỉ để tham khảo)
BJ WR Tần số (GHz) Chiều rộng bên trong Độ cao bên trong Dải tần số chung
BJ70 WR137 5.388.17 34.85 15.80 C/X Band
BJ84 WR112 6.57.9.99 28.50 12.62 X Band
BJ100 WR90 8.20 ¢12.50 22.86 10.16 X Band
BJ120 WR75 9.84 ¢ 15.00 19.05 9.525 Ku tần số thấp.
BJ140 WR62 11.90 ¢ 18.00 15.80 7.90 Nhóm Ku
BJ180 WR51 15.80 ¢ 24.00 12.95 6.48 Ku tần số cao/K thấp.
BJ220 WR42 18.00 ¢ 26.50 10.67 5.33 Dải K
BJ260 WR34 21.70 ¢ 33.00 8.636 4.318 Tần số thấp.
BJ320 WR28 26.50 x 40.00 7.112 3.556 Ka
BJ400 WR22 33.00 ¢ 50.00 5.690 2.845 Tần số cao. / U
BJ500 WR19 39.20-59.60 4.775 2.388 Dải U/V
BJ620 WR15 50.00 ¢ 75.00 3.759 1.880 Nhóm V
BJ740 WR12 60.50-91.90 3.099 1.549 E Band
BJ900 WR10 75.00 ¢ 110.0 2.540 1.270 Dải W
BJ1200 WR08 92.20 ¢ 140.0 2.032 1.016 Phạm vi F
