Các kết nối được niêm phong bằng kim loại vàng 9 chân tiêu đề JMC-271
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Tiêu đề nhiều chân từ kính đến kim loại | Ghim: | 9 chân |
|---|---|---|---|
| mạ: | Vàng mạ | Trở kháng: | Khác |
| Chất liệu pin: | Kovar 4J29 | Chất liệu vỏ: | Kovar 4J29 |
| Thủy tinh: | 7052,7070 | Ẩn dật: | <1.01325 x 10E-08 std.cc/s |
| Làm nổi bật: | Bộ kết nối niêm phong bằng kim loại vàng,9 pin tiêu đề JMC-271,Máy kết nối niêm phong thủy tinh đến kim loại |
||
Đầu nối chân cắm đa chân 9 chân Hermetic Glass To Metal mạ vàng
Gioăng kín khí thủy tinh - kim loại RF/DC /Đầu nối đa chân /Đầu nối còn được gọi là Vật liệu cách điện thủy tinh. Chúng chủ yếu được sử dụng để truyền tín hiệu vi sóng, tín hiệu nguồn và tín hiệu điều khiển giữa các mô-đun và mô-đun, mô-đun và các bộ phận có yêu cầu kín khí. Chúng là một trong những thành phần quan trọng nhất trong các bộ phận kín khí.
Thủy tinh có hằng số điện môi thấp và tổn hao điện môi thấp được sử dụng làm vật liệu cách điện và hỗ trợ. Vỏ và dây dẫn được làm từ Hợp kim Kovar được thiêu kết ở nhiệt độ cao, và bề mặt được mạ vàng. Dây dẫn trung tâm có nhiều kiểu đầu cuối khác nhau như hàn dây vàng, hàn và ghép nối, v.v. Vật liệu cách điện thủy tinh nhỏ, nhẹ, kín khí, độ tin cậy cao và đã được sử dụng rộng rãi trong các ngành công nghiệp sản xuất điện tử trong những năm gần đây.
Catalog-Gioăng kín khí thủy tinh - kim loại.pdf
Thông số kỹ thuật:
| Tên sản phẩm | Thủy tinh - kim loại Đầu nối đa chân |
| Trở kháng | khác |
| Loại | 9 chân |
| Hàng | 1 hàng |
| Màu sắc | Mạ vàng |
| Vật liệu vỏ và chân cắm | Kovar 4J29 |
|
Vật liệu thủy tinh
Màu thủy tinh
|
Loại 7050 hoặc 7070
Xanh lá cây hoặc trắng
|
| Dải tần số | NA |
| VSWR | NA |
| Điện áp chịu đựng | ≥300V |
|
Độ kín khí Tốc độ rò rỉ |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/giây @ 1 atm |
| Điện trở cách điện | ≥2000MΩ cho một chân, ≥1000MΩ cho nhiều chân, |
| Nhiệt độ hoạt động | -65℃~+260℃ |
Bản vẽ phác thảo của JMC-271:
| Mã số | A | B | C | D | E | F | G | H | Số chân | Số hàng | Đầu cuối |
| JMC-271 | 8 | 3 | 1.5 | 22.5 | 1.5 | 2.54 | 0.6 | 0 | 9 | 1 | Hàn |

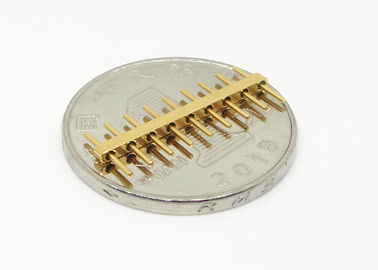

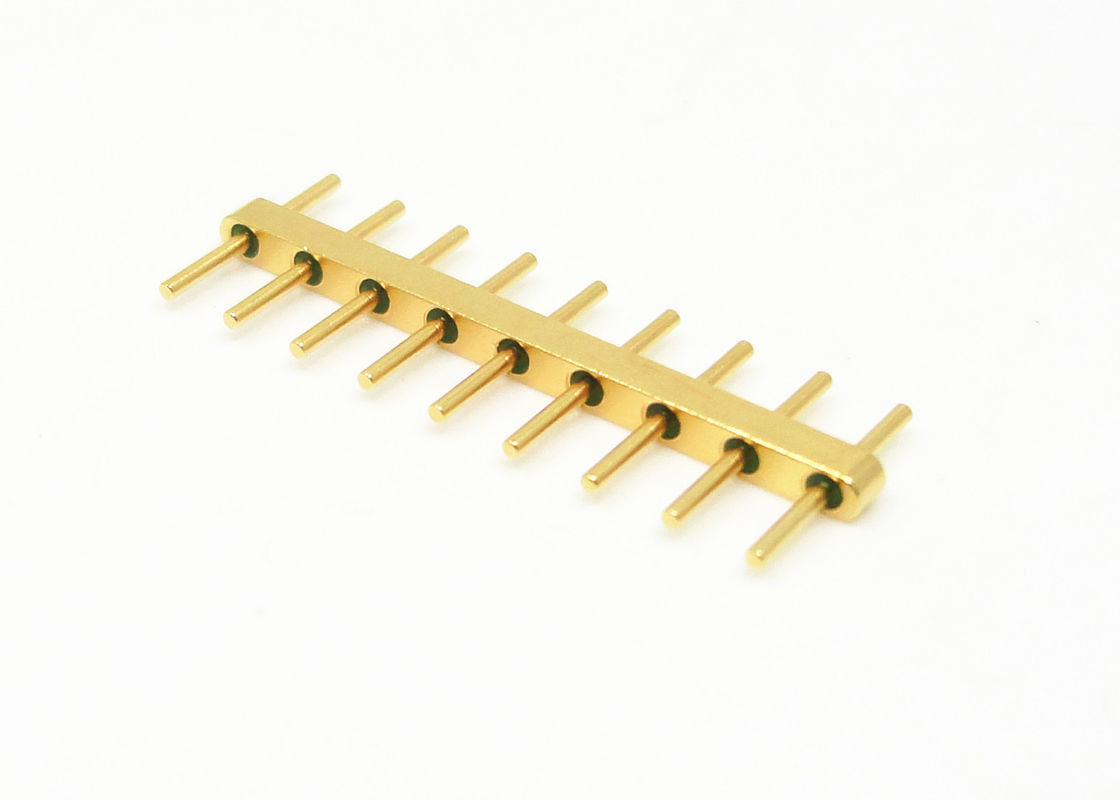

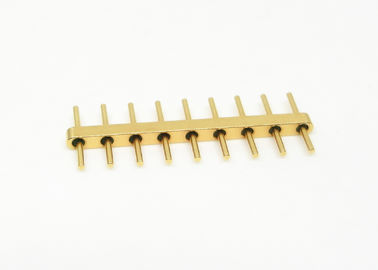

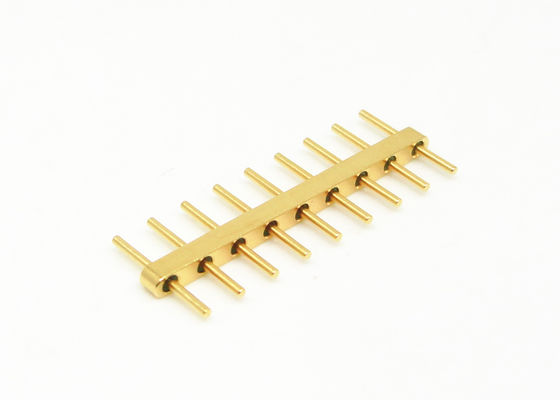

Hình ảnh của JMC-271
Đặc điểm:
-Kích thước nhỏ
-Trọng lượng nhẹ
-Kín khí
-Chất lượng ổn định và độ tin cậy cao
-Dây dẫn bên trong: Tùy chọn phương pháp hàn dây vàng, hàn và ghép nối
Ứng dụng:
Phạm vi ứng dụng rộng rãi của các gói điện tử, vệ tinh, radar và các thiết bị khác trong lĩnh vực hàng không vũ trụ, hàng không và ô tô. Nó có thể được sử dụng với các sản phẩm SMA, sóng milimet.
Ưu điểm:
-Mạ vàng 1.27um
-Kiểm soát dung sai nghiêm ngặt
-Thiết kế tiêu chuẩn và tùy chỉnh để lựa chọn.
-Sản phẩm và dịch vụ hiệu quả chi phí cao
-Kho hàng lớn cho các kích thước tiêu chuẩn
-Giao hàng nhanh cho các sản phẩm tùy chỉnh
Sản phẩm liên quan:
LƯU Ý:
Chúng tôi có hơn 100.000 loại Đầu nối kín khí thủy tinh - kim loại, nếu đầu nối bạn đang sử dụng không tìm thấy, vui lòng liên hệ với chúng tôi với thông tin chi tiết của bạn.
