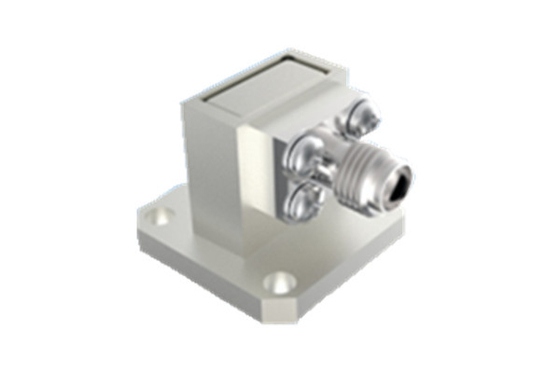

Bộ chuyển đổi đồng trục góc phải 2.92mm sang ống dẫn sóng WR42 18-26.5GHz cho tàu vũ trụ

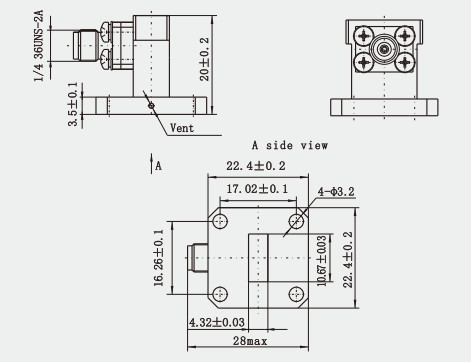

Bản vẽ phác thảo:(mm)

Đặc trưng:

• ^{Băng thông rộng:Bộ chuyển đổi đồng trục sang ống dẫn sóng 2.92 hỗ trợ nhiều dải tần số, giúp chúng thích ứng với nhiều ứng dụng vi sóng và sóng milimet.}
• ^{Tổn thất chèn thấp:Các bộ điều hợp ống dẫn sóng sang đồng trục này được thiết kế để tối ưu hóa đường truyền tín hiệu và giảm tổn thất năng lượng, giúp giảm tổn thất chèn và cải thiện hiệu quả tổng thể của hệ thống.}
• ^{VSWR thấp:VSWR (tỷ lệ sóng đứng) là một thước đo quan trọng về mức độ phản xạ tín hiệu. Bộ điều hợp đồng trục sang ống dẫn sóng 2.92 có VSWR tương đối nhỏ, cho thấy nó ít phản xạ hơn trong dải tần hoạt động và có thể chuyển đổi hiệu quả tín hiệu từ một loại đường truyền sang loại khác mà không gây ra nhiễu hoặc méo quá mức.}
• ^{Nhỏ gọn:Kích thước tương đối nhỏ của đầu nối đồng trục 2.92mm làm cho nó hữu ích trong các ứng dụng bị hạn chế về không gian như hàng không vũ trụ và thiết bị liên lạc di động.}

Ứng dụng:

• ^{Truyền thông vệ tinh:Trong các hệ thống truyền thông vệ tinh, bộ điều hợp đồng trục ống dẫn sóng 2.92 được sử dụng để chuyển đổi tín hiệu đồng trục từ các trạm mặt đất thành tín hiệu phù hợp để truyền qua ống dẫn sóng để liên lạc hiệu quả với vệ tinh.}
• ^{Hệ thống radar:Trong các hệ thống radar, bộ điều hợp ống dẫn sóng sang đồng trục này được sử dụng để kết nối các cổng đồng trục của máy phát và máy thu radar với các cổng ống dẫn sóng của hệ thống ăng-ten để đảm bảo truyền tín hiệu radar hiệu quả.}
• ^{Truyền thông không dây:Trong các trạm gốc truyền thông không dây, bộ điều hợp đồng trục ống dẫn sóng 2.92 được sử dụng để chuyển đổi tín hiệu đồng trục bên trong trạm gốc thành tín hiệu truyền phù hợp với các hệ thống ống dẫn sóng ăng-ten bên ngoài.}

Đối chiếu các Tiêu chuẩn ống dẫn sóng
