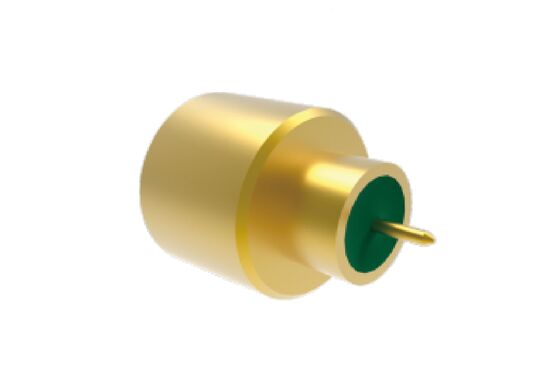

50Ω 40GHz SMP Male Plug Connector được niêm phong bằng kim loại Hermetically Sealed for PCB Solder Aerospace RF Connectors with Low IL
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Đầu nối RF hàng không vũ trụ vách ngăn SMP | Người mẫu: | SMP(M)-JHD432-S |
|---|---|---|---|
| Dải tần số: | 0,3 MHz-40GHz | Trở kháng: | 50Ω |
| DWV: | 500V | Điện trở cách điện: | ≥5000MΩ |
| Dây dẫn trung tâm: | 6mΩ; Hợp kim Kovar, mạ vàng | Dây dẫn bên ngoài: | 3mΩ; Hợp kim Kovar, mạ vàng |
| Tỷ lệ rò rỉ: | <1.01325 x 10-3 pa · cm3/s | Chất cách điện: | Thủy tinh |
| VSWR: | ≤1,35 | Mất chèn: | .40,4dB |
| Nhiệt độ: | -55oC ~125oC | Độ bền: | 500 chu kỳ |
| Làm nổi bật: | 50Ω SMP đầu nối cắm nam,Kết nối RF kín hermetic 40GHz,kết nối hàn PCB mất tích chèn thấp |
||
50Ω 40GHz Hermectic Seal SMP Male Plug Connector cho PCB Solder Aerospace RF Connectors với IL thấp
Dòng SMP là một bộ kết nối RF Aerospace nhỏ. Nó có kích thước nhỏ gọn, trọng lượng nhẹ và băng thông tần số hoạt động rộng, với tần số hoạt động tối đa lên đến 40 GHz.Cắm SMP có ba loại giao diện: thả đầy đủ, thả hạn và lỗ trơn.Nó hỗ trợ kết nối mù và cho phép cả trôi trôi trục và trục của cấu trúc kết nối.Nó phù hợp với truyền tín hiệu RF và sóng vi sóng cũng như các kịch bản lắp đặt dày đặc mô-đunNó được áp dụng rộng rãi trong xe hơi, tàu và vệ tinhứng dụng.
Đặc điểm thiết kế SMP của các đầu nối RF hàng không vũ trụ
- Thiết kế nhỏ gọn
- Hoạt động băng tần số lên đến 40GHz
- Xây dựng chắc chắn cho độ tin cậy, Vít ngăn chắn M5x0.5-6g
- Có sẵn trong nhiều cấu hình: thẳng, góc phải, vách ngăn, PCB và các tùy chọn gắn flange
- Mất VSWR và Insertion thấp
Giao diện của SMP Aerospace RF Connectors
Máy kết nối nam SMP được niêm phong hermetic cho máy hàn PCB Mô hình số: SMP ((M) -JHD432-S (Loại lỗ mượt)
Loại tương tự: Máy kết nối nam SMP hermetic kín cho máy hàn PCB SMP ((M) -JHD169-F (Loại hoàn toàn)
Lưu ý: Vui lòng kiểm tra danh mục của chúng tôi cho các mô hình tương tự hơn theo ứng dụng của bạn.
Ứng dụng
Xi'an Elite Electronics chuyên về các giải pháp kết nối hệ thống cho các ngành công nghiệp đòi hỏi cao bao gồm:
- Hệ thống hàng không vũ trụ và hàng không
- Thiết bị định vị và radar
- Hệ thống truyền thông
- Các dụng cụ đo
- Ứng dụng điện tử
Bao bì và vận chuyển
Mỗi đầu nối SMP không gian RF đầu nối được đóng gói cẩn thận để đảm bảo bảo vệ trong quá trình vận chuyển:
Chúng tôi sử dụng các dịch vụ chuyển phát đáng tin cậy để giao hàng nhanh chóng, cung cấp cho khách hàng thông tin theo dõi khi vận chuyển.
Để biết thêm thông tin về các mô hình sản phẩm tương tự, vui lòng kiểm tra danh mục của chúng tôi hoặc liên hệ với nhóm bán hàng của chúng tôi tại:
