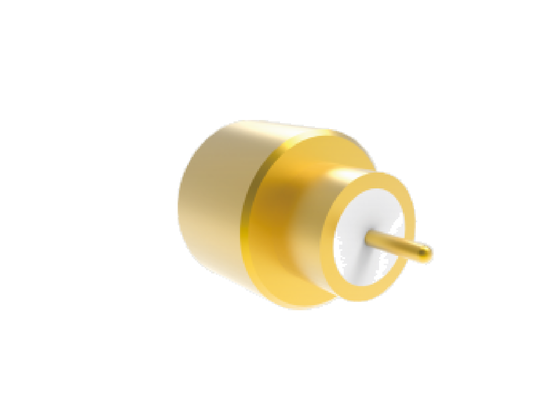

50Ω 40GHz Hermetically Sealed SMPM Plug Full Detent for PCB Solder with Pin OD 2.18mm Aerospace RF Connectors with Low Insertion Loss

50Ω 40GHz Hermetically Sealed SMPM Plug Full Detent for PCB Solder with Pin OD 2.18mm Aerospace RF Connectors with Low Insertion Loss
50Ω 40GHz Hermetically Sealed SMPM Plug Full Detent for PCB Solder with Pin OD 2.18mm Aerospace RF Connectors with Low Insertion Loss

Hình ảnh lớn :  50Ω 40GHz Hermetically Sealed SMPM Plug Full Detent for PCB Solder with Pin OD 2.18mm Aerospace RF Connectors with Low Insertion Loss Giá tốt nhất

Thông tin chi tiết sản phẩm:
Nguồn gốc: Xi'an, Trung Quốc
Hàng hiệu: ELT
Chứng nhận: RoHS
Số mô hình: SMPM(MB)-JHD186-F
Thanh toán:
Số lượng đặt hàng tối thiểu: MOQ 50 cho sản xuất mới
Giá bán: Depending on the quantity
chi tiết đóng gói: 1pcs / túi nhựa; 100pcs / hộp
Thời gian giao hàng: 5-7 ngày làm việc cho số lượng dự trữ
Điều khoản thanh toán: T/T hoặc LC
Khả năng cung cấp: theo yêu cầu
Tiếp xúc
Chi tiết sản phẩm
Tên sản phẩm: Ổ cắm PCB SMPM Người mẫu: SMPM(MB)-JHD186-F
Dải tần số: 0,3 MHz-40GHz Trở kháng: 50Ω
DWV: 500V Điện trở cách điện: ≥5000MΩ
Dây dẫn trung tâm: 8mΩ; Hợp kim Kavar, mạ vàng Dây dẫn bên ngoài: 3,5mΩ; Hợp kim Kavar, mạ vàng
Chất cách điện: Thủy tinh trong suốt không màu VSWR: ≤1,4
Mất chèn: .40,4dB Tỷ lệ rò rỉ: 1,01325×10-3Pa·cm3/s
Nhiệt độ: -55oC ~125oC Độ bền: 500 chu kỳ
Làm nổi bật:

40GHz SMPM RF connector

,

Hermetically sealed PCB solder connector

,

Aerospace RF connector with low insertion loss

50Ω 40GHz Hermetically Sealed SMPM Plug Full detent for PCB Solder with Pin OD 2.18mm Aerospace RF Connectors with Low Insertion Loss



The SMPM series connector is a subminiature push-on RF coaxial connector. It features compact size (smaller than the SMP series), light weight and wide operating frequency bandwidth, with a maximum operating frequency up to 50 GHz. The male connector is available in two interface types: full detent and smooth bore. Its blind-mate interconnection allows axial and radial floating of the mating structure. It is suitable for RF and microwave signal transmission as well as modular dense mounting applications, and is widely used in vehicle-borne, ship-borne and satellite-borne fields.



SMPM Design Features
  • Compact design
  • Frequency band operation up to 40GHz
  • Rugged construction for reliability
  • Available in multiple configurations: straight, right angle, bulkhead,  PCB and flange mount options
  • Low VSWR & Insertion loss


Interface of SMPM RF Coaxial Connectors
50Ω 40GHz Hermetically Sealed SMPM Plug Full Detent for PCB Solder with Pin OD 2.18mm Aerospace RF Connectors with Low Insertion Loss 0

50Ω 40GHz Hermetically Sealed SMPM Plug Full Detent for PCB Solder with Pin OD 2.18mm Aerospace RF Connectors with Low Insertion Loss
Model No.:  SMPM(MB)-JHD186-F
50Ω 40GHz Hermetically Sealed SMPM Plug Full Detent for PCB Solder with Pin OD 2.18mm Aerospace RF Connectors with Low Insertion Loss 1

Similar Hermetically Sealed SMPM Full Detent Model No.:  SMPM(1.7)(MB)-JHD303-F
50Ω 40GHz Hermetically Sealed SMPM Plug Full Detent for PCB Solder with Pin OD 2.18mm Aerospace RF Connectors with Low Insertion Loss 2

Note: Please contact sales freely for detailed datasheet.
Note: Please check our catalog for more similar models according to your application.
Applications
Xi'an Elite Electronics specializes in systematic interconnection solutions for demanding industries including:
  • Aerospace and aviation systems
  • Navigation and radar equipment
  • Communication systems
  • Measurement instruments
  • Electronics applications
50Ω 40GHz Hermetically Sealed SMPM Plug Full Detent for PCB Solder with Pin OD 2.18mm Aerospace RF Connectors with Low Insertion Loss 3
Packaging & Shipping
Each SMPM full detent connector aerospace RF Connectors is carefully packaged to ensure protection during transportation:
We use reliable courier services for prompt delivery, providing customers with tracking information upon shipment.
50Ω 40GHz Hermetically Sealed SMPM Plug Full Detent for PCB Solder with Pin OD 2.18mm Aerospace RF Connectors with Low Insertion Loss 4
