50Ω 18GHz SMP Jack 2 lỗ Mặt bích RF Kết nối hàng không vũ trụ Giao phối cho cáp CXN3506
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Đầu nối RF hàng không vũ trụ SMP | Người mẫu: | SMP-KF506-25 |
|---|---|---|---|
| Dải tần số: | 0,3 MHz-18GHz | Trở kháng: | 50Ω |
| DWV: | 500V | Điện trở cách điện: | ≥5000MΩ |
| Dây dẫn trung tâm: | 6mΩ; Hợp kim đồng, mạ vàng | Dây dẫn bên ngoài: | 3mΩ; Hợp kim đồng, mạ vàng |
| Chất cách điện: | PTFE | Cáp giao phối: | CNX3506 |
| VSWR: | 1,3 | Mất chèn: | .40,4dB |
| Nhiệt độ: | -55oC ~125oC | Độ bền: | 500 chu kỳ |
| Làm nổi bật: | Bộ kết nối RF 50Ω 18GHz SMP,Bộ kết nối cánh quạt không gian 2 lỗ,Jack SMP cho cáp CXN3506 |
||
Đầu nối RF SMP 50Ω 18GHz Jack 2 Lỗ Mặt Bích Hàng Không Vũ Trụ Ghép Nối cho Cáp CXN3506
Là các bộ phận kết nối đồng trục RF dạng đẩy thu nhỏ cao cấp, đầu nối dòng SMP nổi bật với thiết kế bố cục nhỏ gọn và dải tần hoạt động rộng lên đến 40GHz. Khác với các đầu nối RF ren truyền thống, nó áp dụng cấu trúc ghép nối dạng đẩy dễ dàng với ba loại khóa khác nhau để đáp ứng các yêu cầu lắp đặt đa dạng. Thiết kế dung sai nổi tích hợp cho phép ghép nối mù tiện lợi, bù trừ hiệu quả sai lệch lắp ráp theo nhiều hướng. Với khả năng thích ứng vượt trội cho bố cục mô-đun dày đặc, các đầu nối tần số cao này đảm bảo truyền tín hiệu vi sóng tổn hao thấp, được ứng dụng rộng rãi trong thiết bị liên lạc trên xe, radar trên tàu và thiết bị liên lạc hàng không vũ trụ trên vệ tinh cho kết nối ổn định trong môi trường khắc nghiệt.
Tính năng thiết kế SMP của Đầu nối RF Hàng không Vũ trụ
- Thiết kế nhỏ gọn
- Hoạt động dải tần lên đến 40GHz
- Cấu trúc chắc chắn cho độ tin cậy
- Có sẵn trong nhiều cấu hình: thẳng, góc vuông, gắn xuyên vách, gắn PCB và mặt bích
- VSWR & Suy hao chèn thấp
Giao diện của Đầu nối RF Hàng không Vũ trụ SMP

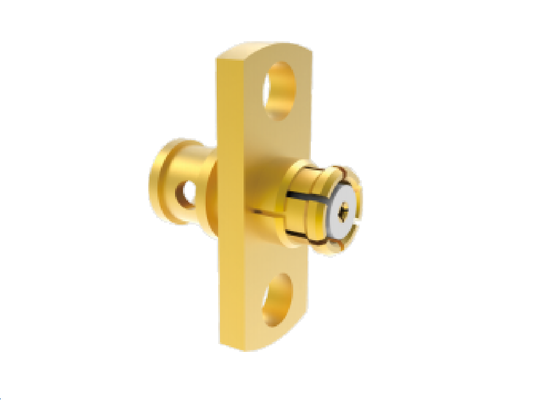

Đầu nối RF Hàng không Vũ trụ SMP 50Ω 18GHz Jack 2 Lỗ Mặt Bích Ghép Nối cho Cáp CXN3506, MF108A
Số model: SMP-KF506-25 ( OD cáp 2.3 mm )
Đầu nối RF Hàng không Vũ trụ SMP 50Ω 18GHz Thẳng Đầu cái Ghép Nối cho Cáp CXN3506, MF108A
Số model: SMP-K506-45 ( OD cáp 2.3 mm )
Lưu ý: Vui lòng kiểm tra danh mục của chúng tôi để biết thêm các mẫu tương tự theo ứng dụng của bạn.
Ứng dụng
Xi'an Elite Electronics chuyên cung cấp các giải pháp kết nối hệ thống cho các ngành công nghiệp đòi hỏi khắt khe bao gồm:
- Hệ thống hàng không và vũ trụ
- Thiết bị dẫn đường và radar
- Hệ thống liên lạc
- Thiết bị đo lường
- Ứng dụng điện tử
Đóng gói & Vận chuyển
Mỗi đầu nối RF hàng không vũ trụ SMP .086 được đóng gói cẩn thận để đảm bảo bảo vệ trong quá trình vận chuyển:
Chúng tôi sử dụng các dịch vụ chuyển phát nhanh đáng tin cậy để giao hàng nhanh chóng, cung cấp thông tin theo dõi cho khách hàng khi giao hàng.
Để biết thêm thông tin về các mẫu sản phẩm tương tự, vui lòng kiểm tra danh mục của chúng tôi hoặc liên hệ với đội ngũ bán hàng của chúng tôi tại:
