Bộ chuyển đổi Jack sang Jack 50Ω 40GHz Đầu nối RF hàng không vũ trụ có tổn thất chèn thấp
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Đầu nối RF hàng không vũ trụ từ nữ sang nữ SMPM | Người mẫu: | SSMP-KK31 |
|---|---|---|---|
| Dải tần số: | 0,3 MHz-40GHz | Trở kháng: | 50Ω |
| DWV: | 500V | Điện trở cách điện: | ≥5000MΩ |
| Dây dẫn trung tâm: | 8mΩ; Hợp kim đồng, mạ vàng | Dây dẫn bên ngoài: | 3,5mΩ; Hợp kim đồng, mạ vàng |
| Chất cách điện: | PTFE3, PTFE | VSWR: | 1,3 |
| Mất chèn: | .30,3dB | Nhiệt độ: | -55oC ~125oC |
| Độ bền: | 500 chu kỳ | ||
| Làm nổi bật: | Kết nối RF 40GHz SMPM,Bộ điều hợp RF không gian 50Ω,Jack SMPM mất tích chèn thấp |
||
50Ω 18GHz SMPM Jack đến Jack Adapter Máy kết nối RF hàng không vũ trụ với lỗ chèn thấp
Bộ kết nối SMPM là một bộ kết nối đồng trục RF nhỏ bé. Nó có kích thước nhỏ gọn (nhỏ hơn loạt SMP), trọng lượng nhẹ và băng thông tần số hoạt động rộng,với tần số hoạt động tối đa đến 50 GHz.Các kết nối nam có sẵn trong hai loại giao diện: giải phóng đầy đủ và lỗ trơn.Nó phù hợp với truyền tín hiệu RF và vi sóng cũng như các ứng dụng lắp ráp dày đặc mô-đun và được sử dụng rộng rãi trong các lĩnh vực vận chuyển bằng xe, tàu và vệ tinh.
SMPM Đặc điểm thiết kế của các đầu nối RF hàng không vũ trụ
- Thiết kế nhỏ gọn
- Hoạt động băng tần số lên đến 40GHz
- Xây dựng chắc chắn cho độ tin cậy
- Có sẵn trong nhiều cấu hình: thẳng, góc phải, vách ngăn, PCB và các tùy chọn gắn flange
- Mất VSWR và Insertion thấp
Giao diện của SMPM Aerospace RF Connectors

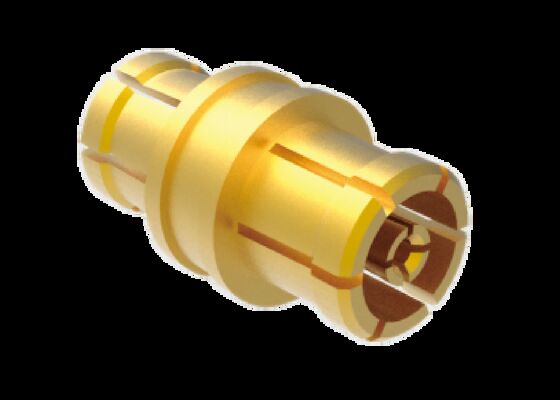

50Ω 40GHz SMPM Jack đến Jack Adapter Máy kết nối RF hàng không vũ trụ với Mất chèn thấp
Mô hình số: SMPM-KK31, với SMPM Adapter Length = 5
Các kết nối RF không gian khác nhau dài SMPM Jack đến Jack:
| Mô hình số. | Chiều dài của SMP Jack đến Jack Adapters | OD của SMPM |
| SSMP-KK31 | 5mm | 2.75mm |
| SSMP-KK41 | 4mm | 2.6mm |
| SSMP-KK170 | 4.55mm | 2.75mm |
| SSMP-KK171 | 3.8mm | 2.6mm |
| SSMP-KK204 | 6mm | 2.79mm |
| SSMP-KK216 | 6.9mm | 3.5mm |
| SSMP-KK326 | 11.7mm | 2.5mm |
Lưu ý: Vui lòng liên hệ với bán hàng một cách tự do để có trang dữ liệu chi tiết.
Lưu ý: Vui lòng kiểm tra danh mục của chúng tôi cho các mô hình tương tự hơn theo ứng dụng của bạn.
Ứng dụng
Xi'an Elite Electronics chuyên về các giải pháp kết nối hệ thống cho các ngành công nghiệp đòi hỏi cao bao gồm:
- Hệ thống hàng không vũ trụ và hàng không
- Thiết bị định vị và radar
- Hệ thống truyền thông
- Các dụng cụ đo
- Ứng dụng điện tử
Bao bì và vận chuyển
Mỗi bộ chuyển đổi SMPM RF Connector không gian được đóng gói cẩn thận để đảm bảo bảo vệ trong quá trình vận chuyển:
Chúng tôi sử dụng các dịch vụ chuyển phát đáng tin cậy để giao hàng nhanh chóng, cung cấp cho khách hàng thông tin theo dõi khi vận chuyển.
