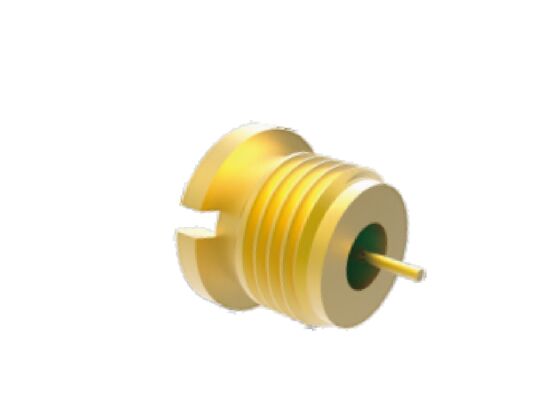

50Ω 40GHz Hermetically Sealed SMP Male Plug Bulkhead Connector Aerospace RF Connectors với Loss Insertion thấp
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Đầu nối RF hàng không vũ trụ vách ngăn SMP | Người mẫu: | SMP(M)-JYD14G |
|---|---|---|---|
| Dải tần số: | 0,3 MHz-40GHz | Trở kháng: | 50Ω |
| DWV: | 500V | Điện trở cách điện: | ≥5000MΩ |
| Dây dẫn trung tâm: | 6mΩ; Hợp kim Kovar, mạ vàng | Dây dẫn bên ngoài: | 3mΩ; Hợp kim Kovar, mạ vàng |
| Tỷ lệ rò rỉ: | <1.01325 x 10-3 pa · cm3/s | Chất cách điện: | Thủy tinh |
| VSWR: | ≤1,35 | Mất chèn: | .40,4dB |
| Nhiệt độ: | -55oC ~125oC | Độ bền: | 500 chu kỳ |
| Làm nổi bật: | Đầu nối nam 50Ω 40GHz SMP,đầu nối RF hàng không vũ trụ kín,đầu nối vách ngăn tổn thất chèn thấp |
||
50Ω 40GHz SMP Male Plug Bulkhead Connector Aerospace RF Connectors với Loss Insertion thấp
Dòng SMP là một đầu nối đồng trục RF nhỏ. Nó có kích thước nhỏ gọn, trọng lượng nhẹ và băng thông tần số hoạt động rộng, với tần số hoạt động tối đa lên đến 40 GHz.Cắm SMP có ba loại giao diện: thả đầy đủ, thả hạn và lỗ trơn.Nó hỗ trợ kết nối mù và cho phép cả trôi trôi trục và trục của cấu trúc kết nối.Nó phù hợp với truyền tín hiệu RF và sóng vi sóng cũng như các kịch bản lắp đặt dày đặc mô-đunNó được áp dụng rộng rãi trong xe hơi, tàu và vệ tinhứng dụng.
Đặc điểm thiết kế SMP của các đầu nối RF hàng không vũ trụ
- Thiết kế nhỏ gọn
- Hoạt động băng tần số lên đến 40GHz
- Xây dựng chắc chắn cho độ tin cậy, Vít ngăn chắn M5x0.5-6g
- Có sẵn trong nhiều cấu hình: thẳng, góc phải, vách ngăn, PCB và các tùy chọn gắn flange
- Mất VSWR và Insertion thấp
Giao diện của SMP Aerospace RF Connectors
Bộ kết nối ngăn chắn nam SMP kín bằng cách cắt ngang: SMP(M) -JYD14G
Loại tương tự: Máy kết nối ngăn chắn nam SMP hermetic seal SMP SMP ((M) -JYD150
Lưu ý: Vui lòng kiểm tra danh mục của chúng tôi cho các mô hình tương tự hơn theo ứng dụng của bạn.
Ứng dụng
Xi'an Elite Electronics chuyên về các giải pháp kết nối hệ thống cho các ngành công nghiệp đòi hỏi cao bao gồm:
- Hệ thống hàng không vũ trụ và hàng không
- Thiết bị định vị và radar
- Hệ thống truyền thông
- Các dụng cụ đo
- Ứng dụng điện tử
Bao bì và vận chuyển
Mỗi đầu nối SMP không gian RF đầu nối được đóng gói cẩn thận để đảm bảo bảo vệ trong quá trình vận chuyển:
Chúng tôi sử dụng các dịch vụ chuyển phát đáng tin cậy để giao hàng nhanh chóng, cung cấp cho khách hàng thông tin theo dõi khi vận chuyển.
Để biết thêm thông tin về các mô hình sản phẩm tương tự, vui lòng kiểm tra danh mục của chúng tôi hoặc liên hệ với nhóm bán hàng của chúng tôi tại:
