N Bộ kết nối đồng trục RF gắn trên vòm nữ với micro-stripe

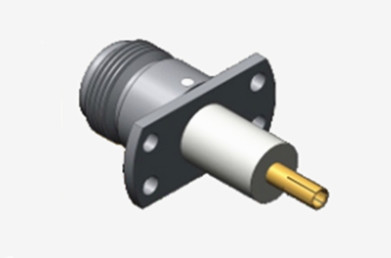

Hình ảnh lớn : N Bộ kết nối đồng trục RF gắn trên vòm nữ với micro-stripe Giá tốt nhất

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	ELT (Elite)
Chứng nhận:	ISO-9001-2015
Số mô hình:	N-KFD496

Thanh toán:

Số lượng đặt hàng tối thiểu:	100pcs
Giá bán:	negotiable
chi tiết đóng gói:	Thẻ tiêu chuẩn xuất khẩu
Thời gian giao hàng:	Trong vòng 5-7 ngày làm việc (đối với cổ phiếu)
Điều khoản thanh toán:	T/T, L/C, Western Union
Khả năng cung cấp:	1.000.000 chiếc mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

Tên sản phẩm:	Đầu nối đồng trục RF loại N	mạ:	Mạ vàng/Mạ niken
Kháng trở:	50Ω	Phạm vi tần số:	DC~11GHz
Mô hình:	N-KFD496	Giới tính:	nữ giới

N Bộ kết nối đồng trục RF gắn trên vòm nữ với micro-stripe

Các đầu nối loại N là các giao diện đồng trục có sợi được thiết kế chính xác, nổi tiếng với khả năng kháng rung mạnh mẽ, hiệu suất điện vượt trội và tần số mở rộng.Trong khi các mô hình tiêu chuẩn thường hỗ trợ lên đến 11GHz, cấu hình tiên tiến của chúng tôi đạt được băng thông hoạt động lên đến 18GHz.Các đầu nối linh hoạt này chứa nhiều loại cáp RF và là thành phần không thể thiếu trong các hệ thống đáng tin cậy cao trên toàn ngành kỹ thuật hàng không vũ trụ, mạng radar, viễn thông vi sóng, truyền dữ liệu kỹ thuật số và nền tảng thiết bị RF.Chúng tôi chuyên thiết kế các giải pháp loại N phù hợp để giải quyết các yêu cầu ứng dụng cụ thể và thách thức môi trường.

Thông số kỹ thuật

Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.

Đặc điểm điện
Kháng trở	50Ω
Phạm vi tần số	DC ~ 11GHz ((Max.18GHz)
Điện áp định số	1000VRMS* ((Max.Mực nước biển)
Dây điện tử điện áp kháng cự	1500VRMS* ((Max.Mực nước biển)
Kháng cách nhiệt	≥ 5000MΩ
Phản kháng trung tâm	Máy dẫn bên ngoài	≤ 0,5mΩ
	Người dẫn trung tâm	≤ 1,5mΩ
VSWR	≤1.3
Tính chất vật liệu và cơ khí
Trình điều khiển trung tâm	Nam giới	Đồng, bọc vàng
	Đàn bà	Phosphor, đồng, bọc vàng
Sự liên lạc kiên cường	Phosphor đồng	Bọc niken Passivated
Shell / Nhà chứa	Đồng Thép không gỉ	Bọc vàng Passivation
Clamp cáp	Đồng	Bọc niken
Máy cách nhiệt	PTFE
Ghi đệm	Cao su silicone
Độ bền	500 chu kỳ

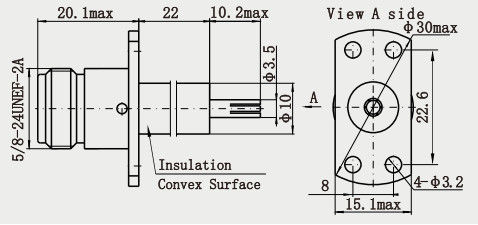

Sơ vẽ chi tiết

N Bộ kết nối đồng trục RF gắn trên vòm nữ với micro-stripe 0

N Bộ kết nối đồng trục RF gắn trên vòm nữ với micro-stripe 1

Đặc điểm:

1. Cơ chế khóa có niềng: thiết kế kết nối niềng có kích thước trung bình, kết nối vững chắc thông qua khóa xoay, chống rung động và va chạm mạnh, phù hợp với môi trường khắc nghiệt124.
2- Vật liệu và độ bền: Vật liệu cơ thể chủ yếu là đồng hoặc thép không gỉ,và một số mô hình hiệu suất cao được mạ vàng để giảm kháng tiếp xúc và tăng độ dẫn điện và chống ăn mòn125.
3Thiết kế linh hoạt: Được chia thành nam / nữ, cực tiêu chuẩn / cực ngược và hình dạng bao gồm thẳng, góc phải, loại bảng (2 lỗ / 4 lỗ), loại vòm, vv.để đáp ứng các yêu cầu cài đặt khác nhau134.

Ứng dụng:

1Hệ thống radar: mô-đun thu truyền cho radar trên không và radar trên tàu, đáp ứng các yêu cầu tần số cao (ví dụ: băng tần X / Ku) và kháng rung.
2. Lượng sử dụng vệ tinh: kết nối máy thu và ăng-ten trong tải trọng truyền thông vệ tinh, chống lại bức xạ không gian và thay đổi nhiệt độ.
3Thiết bị chiến tranh điện tử: truyền tín hiệu tần số cao trong các bộ nhiễu và thiết bị trinh sát, thích nghi với các kịch bản xung điện cao.
Máy bay không người lái và phương tiện không gian: Kết nối liên kết RF trong thiết bị truyền thông và điều hướng trên không.

Danh mục sản phẩm:

Bộ điều hợp RF

Các bộ sưu tập cáp RF

Các niêm phong hermetic thủy tinh-kim loại

Bộ kết nối dòng J30J

Các khớp quay vi sóng

Hướng dẫn sóng đến bộ điều chỉnh đồng trục

Bộ kết nối RF SMA/SSMA

Bộ kết nối RF SMP/SSMP

MCX/MMCX RF Connector

Bộ kết nối RF TNC

N Type RF Connector

BNC RF Connector Millimeter Wave Connectors (2.4mm, 2.92mm)

Bao bì và giao hàng:

* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng

Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
