Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | TNC Conector | mạ: | mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Độ bền: | 500 chu kỳ |
| Tài liệu liên hệ: | Đồng Thau, BeCu | Vật liệu: | trầm |
| Tiêu chuẩn thiết kế:: | IEC 60169-17 | Loại: | dài |
| Làm nổi bật: | 4 lỗ Flange RF Connector,Bộ kết nối RF chống nước nữ TNC |
||

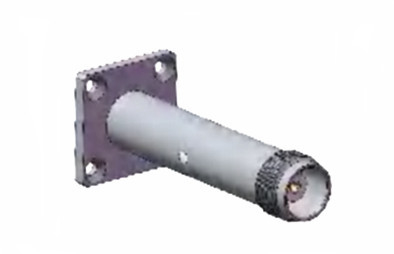

Tầm truyền tín hiệu tuyệt vời TNC nữ chống nước 4 lỗ Flanges PCB Mount RF Connector
Các sản phẩm dòng TNC là một phiên bản có sợi của đầu nối BNC. Các đầu nối TNC RF có các sợi vít để kết hợp.và các đơn vị chống nước với trở kháng 50 Ohm liên tục hoạt động từ DC đến 11GHzCó hai loại kết nối TNC: tiêu chuẩn và đảo chiều. Các kết nối chi phí thấp này thường sử dụng các thành phần đúc và đúc.Mặc dù hiệu suất của chúng có thể không bằng các sản phẩm công nghiệp, các đầu nối này là lý tưởng cho các ứng dụng thương mại khác nhau. Chúng được sử dụng rộng rãi cho các kết nối ăng-ten và có nhiều ứng dụng trong điện tử máy bay, truyền thông và thị trường công nghiệp nói chung.Trái cực và 75Ohm kết nối TNC cũng có sẵn.
Thông số kỹ thuật
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC ~ 4GHz
|
|||
|
Điện áp định số
|
2500VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
750VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥2000MΩ
|
|||
|
Kháng tiếp xúc
|
Máy dẫn bên ngoài
|
≤6mΩ
|
||
|
Người dẫn trung tâm
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |
Thông số kỹ thuật môi trường:
| Nhiệt độ hoạt động | -30 đến +70 độ C |
| Đánh giá IP (Đối hợp) | IP64 |
Đặc điểm:
Ứng dụng:
Hàng không và hàng không vũ trụ: Các kết nối TNC được sử dụng rộng rãi trong các hệ thống điện tử máy bay để kết nối ăng-ten, máy thu và các thành phần RF khác.
Quốc phòng và Quân sự: Các kết nối này được sử dụng trong các hệ thống truyền thông quân sự, hệ thống radar và các thiết bị quốc phòng khác do độ tin cậy và độ bền của chúng.
Hệ thống truyền thông: Các kết nối TNC được sử dụng trong các hệ thống truyền thông vô tuyến, chẳng hạn như vô tuyến hai chiều, walkie-talkie và trạm cơ sở.
Thiết bị thử nghiệm và đo lường: Các đầu nối này được sử dụng trong thiết bị thử nghiệm, máy dao động, máy phân tích phổ và máy tạo tín hiệu để kết nối các cáp và thiết bị RF.
Nghiên cứu và Phát triển: Các đầu nối TNC được sử dụng trong các phòng thí nghiệm nghiên cứu để kết nối thiết bị RF và tiến hành các thí nghiệm trong lĩnh vực điện tử và viễn thông.
Điện tử tiêu dùng: Các đầu nối TNC có thể được tìm thấy trong một số thiết bị điện tử tiêu dùng, chẳng hạn như thiết bị vô tuyến nghiệp dư và thiết bị vô tuyến.
Lưu ý:
Chúng tôi có hơn 10.000 loại sản phẩm kết nối liên kết (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Nếu đầu nối bạn đang sử dụng không được tìm thấy,xin vui lòng liên hệ với chúng tôi với chi tiết của bạn.
