Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | TNC Conector | mạ: | mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Vật liệu: | Đồng |
| Vật liệu tiếp xúc: | Đồng Thau, BeCu | Độ bền: | 500 chu kỳ |
| Tiêu chuẩn thiết kế:: | IEC 60169-17 | Loại: | dài |
| Làm nổi bật: | Bộ kết nối đồng trục RF thẳng TNC,Bộ kết nối đồng trục RF thép không gỉ,SFF-50-3-1 RF Coaxial Connector |
||

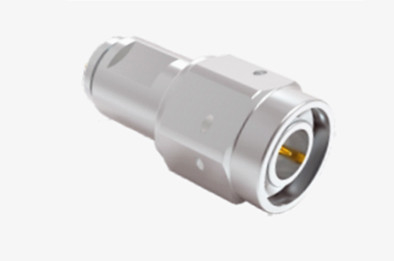

Bộ kết nối đồng trục RF thép không gỉ nam thẳng TNC cho cáp SFF-50-3-1
Các sản phẩm dòng TNC là một biến thể có sợi của đầu nối BNC, có các sợi vít để kết hợp an toàn.Các đơn vị chống thấm nước duy trì trở kháng 50 ohm nhất quán và hoạt động trong phạm vi tần số DC-11 GHzCó hai loại chính của các kết nối TNC: tiêu chuẩn và đảo ngược cực.Các đầu nối hiệu quả chi phí này phù hợp với nhiều ứng dụng thương mạiMặc dù hiệu suất của chúng có thể không phù hợp với các sản phẩm công nghiệp hoặc chất lượng cao, chúng vượt trội trong các ứng dụng như kết nối ăng-ten.phòng thủNgoài ra, cực ngược và phiên bản 75 ohm của đầu nối TNC cũng có sẵn.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC ~ 4GHz
|
|||
|
Điện áp định số
|
2500VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
750VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥2000MΩ
|
|||
|
Kháng tiếp xúc
|
Máy dẫn bên ngoài
|
≤6mΩ
|
||
|
Người dẫn trung tâm
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |

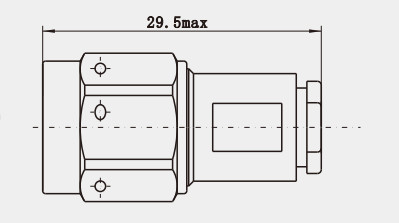

Sơ vẽ chi tiết
Đặc điểm:
1. kết nối dây: kết nối dây, kết nối này làm cho kết nối vững chắc và đáng tin cậy hơn, so với đao và các phương pháp kết nối khác, có thể ngăn ngừa tốt hơn sự nới lỏng ngẫu nhiên,thích hợp cho các trường hợp đòi hỏi sự ổn định cao của kết nối, chẳng hạn như trong điều kiện rung động của thiết bị truyền thông di động.
2. đường kính bên trong cụ thể của dây dẫn bên ngoài: đường kính bên trong của dây dẫn bên ngoài là 6,5mm (0,256 inch), và một số loại khác phổ biến của RF đầu nối đồng trục, chẳng hạn như loại BNC, loại SMA,vv. trong kích thước của sự khác biệt rõ ràng, dễ dàng xác định và phân biệt giữa các sử dụng.
Ứng dụng:
1Truyền thông không dây: Nó được sử dụng để kết nối các trạm cơ sở không dây, thiết bị truyền thông vệ tinh và máy phát vô tuyến để cung cấp kết nối RF ổn định.cho dù đó là truyền tín hiệu giữa các trạm cơ sở hoặc giao tiếp giữa các trạm cơ sở và các thiết bị đầu cuối di động, Các đầu nối TNC có thể đảm bảo truyền tín hiệu hiệu quả và ổn định để đáp ứng nhu cầu của một số lượng lớn người dùng liên lạc cùng một lúc.
2Truyền thông có dây: Trong hệ thống truyền thông có dây như mạng khu vực địa phương và mạng khu vực đô thị, các đầu nối TNC có thể được sử dụng để kết nối các thiết bị truyền thông có dây khác nhau,chẳng hạn như công tắc, bộ định tuyến, vv, để nhận ra truyền dữ liệu tốc độ cao và hoạt động ổn định của mạng.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối TNC, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
