Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Male |
| Làm nổi bật: | Kết nối đồng trục RF thẳng nam,Bộ kết nối đồng trục RF BMA,PCB Mount RF Coaxial Connector |
||

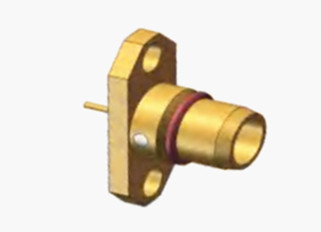

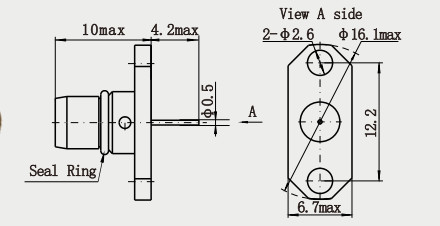

BMA Đàn ông thẳng 2 lỗ Flange Brass RF Coaxial Connector cho PCB Mount
Bộ kết nối loạt BMA là một bộ kết nối mù được phát triển và sản xuất theo tiêu chuẩn IEC1169-33.Nó có một cấu trúc mảng mùa xuân mới đảm bảo liên lạc đáng tin cậy và hiệu suất điện vượt trội. Bộ kết nối này mang lại lợi thế là có thể nổi cả hai theo trục và theo trục, với khoảng cách tối thiểu giữa mỗi điểm kết nối và thiết kế nhẹ,làm cho nó phù hợp để sử dụng trong các ứng dụng chassis cabinet blind mate. Dòng BMA được sử dụng rộng rãi trong các kết nối mô-đun cho tủ khung gầm.và thường được sử dụng để kết nối cáp đồng trục trong thiết bị và dụng cụ vô tuyến.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50 Ohm | |
| Phạm vi tần số | DC ~ 18GHz | |
| Điện áp định số | 250 VRMS (mực nước biển tối đa) | |
| Dây điện tử điện áp kháng cự | 1000 VRMS (mực nước biển tối đa) | |
| Kháng cách nhiệt | ≥ 5000 MOhm | |
| Kháng tiếp xúc | Máy dẫn bên ngoài | ≤ 2,0mOhm |
| Người dẫn trung tâm | ≤ 0,5mOhm | |
| VSMR | ≤1.3 | |
Chi tiết sản phẩm
| Tính chất vật liệu và cơ khí | |||
| Trình điều khiển trung tâm | Đàn ông/cắm | Đồng | Bọc bằng vàng |
| Phụ nữ/Socket | Sn-P đồng | Bọc bằng vàng | |
| Liên hệ khả năng phục hồi | Đồng Beryllium | Bọc niken | |
| Shell / Nhà chứa | Đồng, thép không gỉ | Bọc niken | |
| Máy cách nhiệt | PTFE | ||
| Nhẫn niêm phong | Cao su silicone | ||
| Độ bền | 500 chu kỳ | ||
| Phù hợp với RoHS | Vâng. |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 0.6N tối đa |
| Lực giải ly | 0.6 N tối đa |
Thông số kỹ thuật môi trường:
| Nhiệt độ hoạt động | -55 đến +155 độ C |
| Đánh giá IP (Đối hợp) | IP64 |
Đặc điểm:
1. Các đặc tính cơ học tốt: kích thước nhỏ và trọng lượng nhẹ, dễ sử dụng trong thiết bị có không gian hạn chế.phù hợp với các ứng dụng với kết nối và ngắt kết nối thường xuyên, chẳng hạn như cơ sở hạ tầng viễn thông, hệ thống radar, v.v., và có thể cải thiện hiệu quả việc sử dụng thiết bị và thuận tiện bảo trì.
2. Thiết kế cấu trúc hợp lý: Về cơ cấu nó là hình thức đẩy của dòng SMA, và giao diện giao diện sử dụng giao diện không khí, thiết kế này giúp giảm kích thước và trọng lượng của đầu nối,trong khi duy trì hiệu suất điện tốt.
3Độ tin cậy cao: với tuổi thọ cơ khí cao, thường lên đến 500 lần hoặc hơn, có thể đảm bảo sự ổn định và độ tin cậy trong việc sử dụng quá trình lâu dài.
4Phạm vi ứng dụng rộng: phù hợp với nhiều kết nối mạch vi sóng khác nhau, đặc biệt là cho khung, tủ, chèn mù và đóng,tạo thuận lợi cho tính mô-đun của radar và các hệ thống hoàn chỉnh khác, đã được sử dụng rộng rãi trong nước và nước ngoài.
Ứng dụng:
1Không gian: trong máy bay, vệ tinh và các thiết bị không gian khác, được sử dụng để kết nối một loạt các thiết bị điện tử và hệ thống truyền thông, chẳng hạn như ăng ten truyền thông vệ tinh,radar trên không, hệ thống chiến tranh điện tử, v.v. Tính năng thu nhỏ và trọng lượng nhẹ của các đầu nối BMA có lợi cho việc giảm trọng lượng của thiết bị hàng không vũ trụ,và cải thiện tính di động và di động của thiết bị; đồng thời, độ tin cậy cao của họ và sự rung động, để thích nghi với các điều kiện khắc nghiệt của môi trường hàng không vũ trụ.
2- Thiết bị thử nghiệm và đo lường: Trong các thiết bị thử nghiệm RF, chẳng hạn như máy phân tích phổ, máy phân tích mạng, máy tạo tín hiệu, v.v.Chúng được sử dụng để kết nối truyền tín hiệu RF giữa thiết bị đang được thử nghiệm và các thiết bị thử nghiệm..Hiệu suất điện chính xác và đặc điểm kết nối ổn định của nó có thể đảm bảo độ chính xác và độ tin cậy của kết quả thử nghiệm và giúp cải thiện hiệu quả và độ chính xác của thử nghiệm và đo lường.
Lưu ý:
Chúng tôi có hơn 10.000 loại sản phẩm kết nối liên kết (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Nếu đầu nối bạn đang sử dụng không được tìm thấy,xin vui lòng liên hệ với chúng tôi với chi tiết của bạn.
