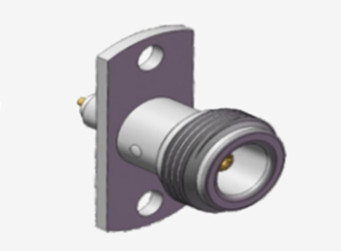

Loại N Phụ nữ 2 lỗ Flange RF Coaxial Connector với Microstrip

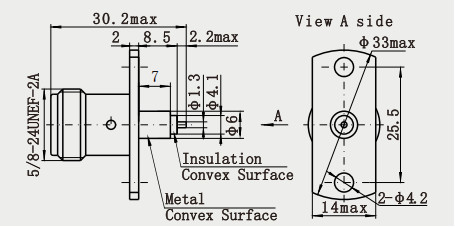

Sơ vẽ chi tiết

Đặc điểm

Các thành phần: Nó chủ yếu bao gồm dây dẫn bên ngoài, dây dẫn bên trong, cách điện và cơ chế khóa.có độ dẫn điện tốt và độ bền cơ học, như một vòng lặp truyền tín hiệu, trong khi đóng một vai trò trong việc cố định và bảo vệ

nghệ thuật; dây dẫn bên trong cũng là một vật liệu kim loại, và dây dẫn bên ngoài cùng nhau tạo thành một kênh truyền tín hiệu,thiết kế cần phải đảm bảo rằng truyền tín hiệu mất mát thấp và hiệu quả cao; cách điện được đặt trong dây dẫn bên trong và bên ngoài giữa, được sử dụng để cô lập hai, để ngăn chặn tín hiệu mạch ngắn,vật liệu thường Các chất cách điện nằm giữa các dây dẫn bên trong và bên ngoài, được sử dụng để cô lập hai và ngăn chặn tín hiệu mạch ngắn, vật liệu thường được lựa chọn ổn định dielectric hằng số, nhiệt độ tốt kháng; cơ chế khóa đó là,cấu trúc dây xích, có thể đảm bảo rằng các kết nối trong môi trường rung động hoặc sốc để duy trì một kết nối ổn định.

Ứng dụng

Hệ thống truyền thông không dây: Trong các trạm cơ sở truyền thông di động, tháp phát thanh vô tuyến và các thiết bị khác,nó được sử dụng để kết nối máy phát và máy thu với ăng-ten để truyền tín hiệu RFTính năng băng thông rộng của nó có thể bao gồm phạm vi tín hiệu từ DC đến 11GHz hoặc thậm chí tần số cao hơn,đáp ứng nhu cầu của truyền thông không dây hiện đại cho băng tần số cao và băng thông rộng lớnVí dụ, truyền tín hiệu RF trong trạm cơ sở 4G / 5G đòi hỏi các đầu nối loại N để đảm bảo truyền tín hiệu ổn định.
Truyền thông vi sóng: Trong các hệ thống truyền sóng vi sóng, chẳng hạn như các trạm mặt đất truyền thông vệ tinh, trạm chuyển tiếp sóng vi sóng, v.v.N kết nối được sử dụng để kết nối các thiết bị vi sóng khác nhau, bao gồm bộ trộn, bộ khuếch đại công suất, bộ lọc, vv, để nhận ra truyền hiệu quả các tín hiệu vi sóng.nó có thể giảm hiệu quả sự suy yếu và nhiễu tín hiệu trong quá trình truyền và cải thiện chất lượng truyền thông.

Danh mục sản phẩm

Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
