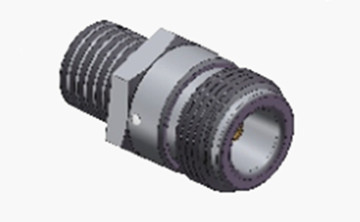

N Phụ nữ Bulkhead RF Coaxial Connector Hiệu suất cao cho truyền thông
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Bộ kết nối đồng trục RF loại N | mạ: | Mạ vàng/Mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Phạm vi tần số: | DC~11GHz |
| Giới tính: | nữ giới | Vòng đệm: | Cao su silicon |
| Độ bền: | 500 chu kỳ | Kiểu dáng cơ thể: | dài |
N Phụ nữ Bulkhead RF Coaxial Connector Hiệu suất cao cho truyền thông
Các đầu nối loại N là các đầu nối đồng trục với ghép lề, được biết đến với khả năng chống rung động tuyệt vời và tính chất điện của chúng, thường hỗ trợ dải tần số lên đến 11 GHz.Các kết nối tiên tiến của chúng tôi mở rộng phạm vi này đến 18 GHz.Chúng phù hợp với các loại cáp RF khác nhau và thường được sử dụng trong các lĩnh vực như hàng không, hàng không vũ trụ, radar, vi sóng và truyền thông kỹ thuật số, các dụng cụ thử nghiệm và đo lường,trong số những người khácChúng tôi cung cấp dịch vụ tùy chỉnh cho các kết nối và bộ điều hợp loại N khác nhau để đáp ứng các yêu cầu cụ thể của khách hàng, bao gồm cấu hình góc thẳng hoặc góc phải,tùy chọn gắn flange hoặc lắp ngăn chắn.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |

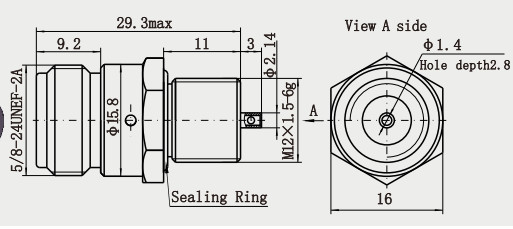

Sơ vẽ chi tiết
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng, bọc vàng |
| Đàn bà | Phosphor, đồng, bọc vàng | |
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken Passivated |
| Shell / Nhà chứa | Đồng Thép không gỉ | Bọc vàng Passivation |
| Clamp cáp | Đồng | Bọc niken |
| Máy cách nhiệt | PTFE | |
| Ghi đệm | Cao su silicone | |
| Độ bền | 500 chu kỳ | |
Đặc điểm:
1Mất thấp: sử dụng vật liệu chất lượng cao và quy trình sản xuất chính xác, mất mát được tạo ra trong quá trình truyền tín hiệu là cực kỳ thấp,giúp cải thiện hiệu quả và chất lượng truyền tín hiệu.
2. Bảo vệ cao: vỏ thường được làm bằng vật liệu kim loại với hiệu suất bảo vệ điện từ tốt,có thể ngăn chặn hiệu quả ảnh hưởng của nhiễu điện từ bên ngoài đối với truyền tín hiệu.
3Độ bền mạnh: Sau khi điều trị và thử nghiệm đặc biệt, nó có thể hoạt động ổn định trong điều kiện môi trường khắc nghiệt (như nhiệt độ cao, nhiệt độ thấp, độ ẩm, v.v.).) và có tuổi thọ dài.
4- Tương thích tốt: Tương thích với nhiều loại cáp, bao gồm cả cáp bán cứng và cáp linh hoạt, v.v., làm cho nó có thể áp dụng rộng rãi hơn trong các ứng dụng thực tế.
Ứng dụng:
1Mất thấp: sử dụng vật liệu chất lượng cao và quy trình sản xuất chính xác, mất mát được tạo ra trong quá trình truyền tín hiệu là cực kỳ thấp,giúp cải thiện hiệu quả và chất lượng truyền tín hiệu.
2. Bảo vệ cao: vỏ thường được làm bằng vật liệu kim loại với hiệu suất bảo vệ điện từ tốt,có thể ngăn chặn hiệu quả ảnh hưởng của nhiễu điện từ bên ngoài đối với truyền tín hiệu.
3. Độ bền cao: Sau khi điều trị và thử nghiệm đặc biệt, nó có thể hoạt động ổn định trong điều kiện môi trường khắc nghiệt (như nhiệt độ cao, nhiệt độ thấp, độ ẩm, vv) và có tuổi thọ dài.
4- Khả năng tương thích: Khả năng tương thích với nhiều loại cáp, bao gồm cáp bán cứng và cáp linh hoạt, v.v., làm cho nó có thể áp dụng rộng rãi hơn trong các ứng dụng thực tế.
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Các bộ sưu tập cáp RF |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| MCX/MMCX RF Connector |
| Hướng dẫn sóng đến Adapter Coaxial |
| Bộ kết nối RF TNC |
| Bộ kết nối RF SMP/SSMP |
| Bộ kết nối RF SMA/SSMA |
| Các khớp quay vi sóng |
| N Type RF Connector |
| Bộ kết nối RF BNC |
Bao bì và giao hàng:
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs.
