Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối TNC RF | mạ: | mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Tiêu chuẩn thiết kế: | IEC 60169-17 |
| Vật liệu tiếp xúc: | Đồng Thau, BeCu | Độ bền: | 500 chu kỳ |
| Loại: | ra | Ứng dụng: | RF |
| Giới tính: | Nam giới | ||
| Làm nổi bật: | TNC Male RF Coaxial Connector,Kết nối đồng trục RF góc phải,RG316 Cable RF Coaxial Connector |
||

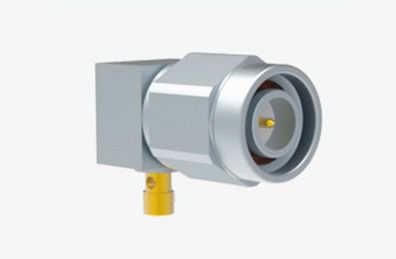

TNC Male Right Angle RF Coaxial Connector cho cáp RG316
Dòng TNC đại diện cho một sự thích nghi có sợi của đầu nối BNC, được phân biệt bởi cơ chế ghép vít-sợi của nó và thiết kế nhỏ gọn, có sợi, chống nước.Nó duy trì một trở kháng 50 ohm nhất quán trên một phổ tần số rộng từ DC đến 11 GHz. Dòng này cung cấp hai biến thể: tiêu chuẩn và đảo ngược cực, phục vụ cho nhu cầu kết nối đa dạng. Trong khi được xây dựng từ chi phí hiệu quả die-đóng và vật liệu đúc,Các kết nối này có thể không đạt được mức hiệu suất của các giải pháp thay thế công nghiệp cao cấpTuy nhiên, chúng vượt trội trong nhiều kịch bản sử dụng thương mại. Với sự hiện diện mạnh mẽ trong kết nối ăng-ten, các đầu nối TNC đóng vai trò quan trọng trong hệ thống máy bay, quốc phòng, truyền thông,và các lĩnh vực công nghiệp rộng lớn hơnNgoài ra, cực ngược và các biến thể 75 ohm tiếp tục mở rộng khả năng áp dụng của chúng trên các ngành công nghiệp khác nhau.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC ~ 4GHz
|
|||
|
Điện áp định số
|
2500VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
750VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥2000MΩ
|
|||
|
Kháng tiếp xúc
|
Máy dẫn bên ngoài
|
≤6mΩ
|
||
|
Người dẫn trung tâm
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |
Hình vẽ chi tiếtTNC Male Right Angle RF Coaxial Connector cho cáp RG316 :
Đơn vị: ((mm)
Đặc điểm:
1. Kết nối dây chuyền ổn định: Kết nối dây chuyền mạnh mẽ và đáng tin cậy hơn kết nối loại snap,đảm bảo kết nối ổn định trong môi trường rung động cao và không dễ bị ngắt kết nối vô tình.
2Thiết kế chống thả: Các đầu nối có dây có chức năng tự khóa, có hiệu quả ngăn chặn đầu nối thả và cải thiện độ tin cậy của kết nối,thích hợp cho các ứng dụng đòi hỏi phải cắm và tháo thường xuyên
Ứng dụng:
Ống ăng-ten đo định vị vệ tinh: Kết nối RF trong ăng-ten đo định vị vệ tinh chủ yếu là kết nối TNC,có thể nhận ra đo lường chính xác ở mức độ centimet và định vị trong môi trường ngoài trời phức tạpVí dụ, kết nối TNC kết nối ăng-ten đo định vị vệ tinh và thiết bị bên ngoài, truyền tín hiệu không dây và cung cấp năng lượng trong các cảnh bản đồ địa chất, khảo sát đại dương,khảo sát kênh, khảo sát tháo ván, giám sát địa chấn, giám sát biến dạng cầu, giám sát lở đất, hoạt động tự động của bến tàu vv.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối TNC, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
