Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối TNC RF | mạ: | mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Độ bền: | 500 chu kỳ |
| Vật liệu tiếp xúc: | Đồng Thau, BeCu | Vật liệu: | Đồng |
| Tiêu chuẩn thiết kế:: | IEC 60169-17 | Loại: | dài |

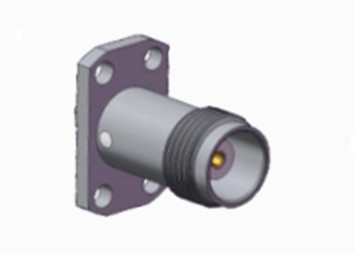

Bộ kết nối đồng trục RF thẳng nữ TNC cho bảng PCB
Sản phẩm dòng TNC được thiết kế như một phiên bản dây chuyền của đầu nối BNC, đầu nối TNC RF có các dây chuyền vít để kết hợp.các đơn vị chống nước có sợi dây với trở kháng không đổi 50 ohm, hoạt động từ DC-11GHz, có hai loại kết nối TNC: tiêu chuẩn và cực ngược. Các kết nối chi phí thấp này thường sử dụng các thành phần đúc và đúc.Trong khi hiệu suất sẽ không bằng với các sản phẩm công nghiệp hoặc chất lượng caoCác kết nối này là lý tưởng để sử dụng trên một loạt các ứng dụng thương mại.Trái cực và 75 ohm TNC cũng có sẵn.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
Đặc điểm điện | ||||
Kháng trở | 50Ω | |||
Phạm vi tần số | DC ~ 4GHz | |||
Điện áp định số | 2500VRMS (mực nước biển tối đa) | |||
Dây điện tử điện áp kháng cự | 750VRMS (mực nước biển tối đa) | |||
Kháng cách nhiệt | ≥2000MΩ | |||
Kháng tiếp xúc | Máy dẫn bên ngoài | ≤6mΩ | ||
Người dẫn trung tâm | ≤ 1,5mΩ | |||
VSMR | ≤1.3 | |||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |
Thông số kỹ thuật môi trường:
| Nhiệt độ hoạt động | -30 đến +70 độ C |

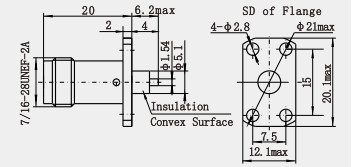

Sơ vẽ chi tiết
Đặc điểm:
Kích thước nhỏ gọn: Các đầu nối TNC là các đầu nối đồng trục nhỏ chiếm ít không gian, giúp chúng dễ dàng lắp đặt và định tuyến trên bảng PCB, đặc biệt là cho các thiết bị có hạn chế không gian.
Sự đa dạng của cực: Có cực tiêu chuẩn và thiết kế cực ngược,có thể được lựa chọn theo các yêu cầu thiết kế và sử dụng mạch cụ thể để đảm bảo truyền tín hiệu chính xác.
Ứng dụng:
Các thành phần Bluetooth và GPS: Là giao diện truyền tín hiệu RF, nó đảm bảo hoạt động bình thường của giao tiếp Bluetooth và chức năng định vị GPS,để thiết bị có thể nhận và gửi chính xác tín hiệu Bluetooth cũng như thông tin định vị.
Thiết bị mạng: Trong bộ định tuyến, chuyển mạch và các thiết bị mạng khác, một số bộ phận liên quan đến truyền thông không dây sẽ sử dụng đầu nối TNC để kết nối để nhận ra truyền và trao đổi dữ liệu.
Nắp ăng-ten: Việc kết nối giữa ăng-ten và ăng-ten đôi khi sử dụng một đầu nối TNC, có thể nhận ra truyền tín hiệu ổn định và cũng đóng một vai trò trong cố định cơ học.
Lưu ý:
Chúng tôi có hơn 10.000 loại sản phẩm kết nối liên kết (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Nếu đầu nối bạn đang sử dụng không được tìm thấy,xin vui lòng liên hệ với chúng tôi với chi tiết của bạn.
