Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | TNC Conector | mạ: | mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Độ bền: | 500 chu kỳ |
| Vật liệu: | Đồng | Vật liệu tiếp xúc: | Đồng Thau, BeCu |
| Tiêu chuẩn thiết kế:: | IEC 60169-17 | Loại: | Góc phải |
| Làm nổi bật: | TNC Hermetic RF Connector,Bộ kết nối RF 4 lỗ,Microstrip ứng dụng RF Connector |
||

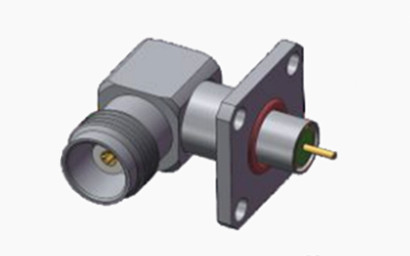

TNC Hermetic nữ góc phải 4-Hole Flange RF Connector cho ứng dụng Microstrip
Sản phẩm dòng TNC là một sự lặp lại của đầu nối BNC, được phân biệt bởi các sợi vít của nó để kết hợp an toàn.Các đơn vị chống thấm có trở kháng 50 ohm không đổi và hoạt động trong phạm vi tần số DC-11 GHzCó hai biến thể của các kết nối TNC: tiêu chuẩn và đảo chiều cực. Mặc dù các kết nối chi phí thấp này thường được xây dựng từ các thành phần đúc và đúc, nhưng các kết nối này thường được sử dụng để kết nối các bộ phận khác nhau.Hiệu suất của chúng không cạnh tranh với các sản phẩm công nghiệp hoặc quân sựTuy nhiên, chúng rất phù hợp cho các ứng dụng thương mại khác nhau. Được sử dụng rộng rãi trong các kết nối ăng-ten, các kết nối TNC được sử dụng rộng rãi trong điện tử, quốc phòng, thông tin liên lạc,và thị trường công nghiệp chungCác phiên bản cực ngược và 75 ohm của đầu nối TNC cũng có sẵn.
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC ~ 4GHz
|
|||
|
Điện áp định số
|
2500VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
750VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥2000MΩ
|
|||
|
Kháng tiếp xúc
|
Máy dẫn bên ngoài
|
≤6mΩ
|
||
|
Người dẫn trung tâm
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Lực giải ly | 13.6N tối đa |
| Năng lực giao phối | 13.6N tối đa |
Thông số kỹ thuật môi trường:
| Nhiệt độ hoạt động | -30 đến +70 độ C |
| Đánh giá IP (Đối hợp) | IP64 |

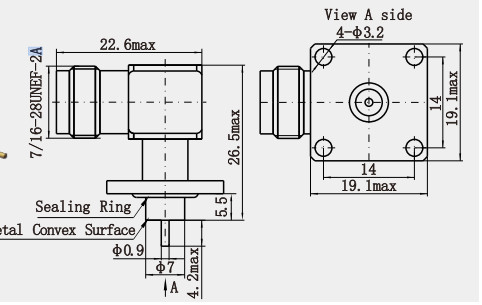

Hình vẽ phác thảo:
Đặc điểm:
1. Loại kết nối:
Kết nối kiểu TNC cho các ứng dụng tần số vô tuyến (RF).
2. Loại giao diện:
Phụ nữ kín, cung cấp sự bảo vệ tốt.
3Thiết kế góc:
Thiết kế góc phải để dễ dàng lắp đặt trong thiết bị có không gian hạn chế.
4Phong cách gắn:
4 lỗ Flange để gắn cơ khí vững chắc.
5Loại đường truyền:
Microstrip để truyền tín hiệu tần số cao.
Ứng dụng:
Thiết bị truyền thông không dây
Hệ thống radar
Thiết bị vi sóng
Thiết bị thử nghiệm và đo
Ứng dụng hàng không vũ trụ
Lưu ý:
Chúng tôi có hơn 10.000 loại sản phẩm kết nối liên kết (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Nếu đầu nối bạn đang sử dụng không được tìm thấy,xin vui lòng liên hệ với chúng tôi với chi tiết của bạn.
