Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | TNC Conector | mạ: | mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Vật liệu: | Đồng |
| Vật liệu tiếp xúc: | Đồng Thau, BeCu | Độ bền: | 500 chu kỳ |
| Tiêu chuẩn thiết kế:: | IEC 60169-17 | Loại: | Mặt bích 4 lỗ |
| Làm nổi bật: | Bộ kết nối RF nữ TNC,Máy kết nối RF gắn an toàn,Bộ kết nối RF 4 lỗ |
||

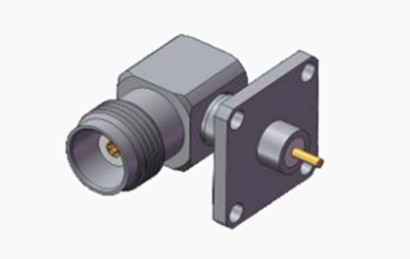

TNC phụ nữ góc phải 4 lỗ dây chuyền RF cho việc gắn an toàn
Dòng TNC đại diện cho một sự thích nghi có sợi của đầu nối BNC, kết hợp các sợi vít để kết hợp đáng tin cậy.Các đầu nối RF TNC duy trì một trở kháng 50 ohm nhất quán trên một dải tần số kéo dài từ DC đến 11 GHzCó hai biến thể: tiêu chuẩn và cực ngược. Mặc dù được chế tạo từ các thành phần đúc và đúc, có thể không phù hợp với hiệu suất của các lựa chọn thay thế công nghiệp hoặc cao cấp, nhưng nó có thể được sử dụng trong các sản phẩm khác nhau.những đầu nối hiệu quả chi phí vượt trội trong các thiết lập thương mại đa dạngThường được sử dụng trong các kết nối ăng-ten, các kết nối TNC được sử dụng rộng rãi trong máy bay, quốc phòng, truyền thông và các lĩnh vực công nghiệp khác nhau.cực ngược và phiên bản 75 ohm của đầu nối TNC cũng có sẵn.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC ~ 4GHz
|
|||
|
Điện áp định số
|
2500VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
750VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥2000MΩ
|
|||
|
Kháng tiếp xúc
|
Máy dẫn bên ngoài
|
≤6mΩ
|
||
|
Người dẫn trung tâm
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |

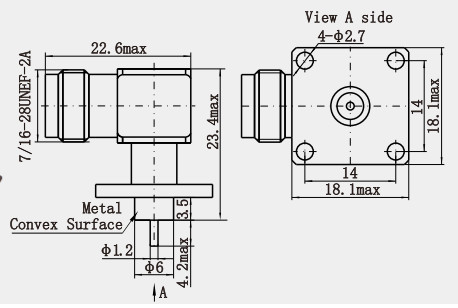

Sơ vẽ chi tiết
Đặc điểm:
1Thiết kế góc thẳng: phù hợp với các kịch bản không gian hạn chế, thuận tiện để lắp đặt và dây điện.
2. Microstrip Line Interface: Thích hợp cho các mạch microstrip, cung cấp hiệu suất truyền tín hiệu tần số cao tốt.
3. 4 lỗ Flange: Cung cấp độ cố định cơ học đáng tin cậy để đảm bảo sự ổn định của kết nối.
4Độ bền: Vật liệu chất lượng cao và thiết kế cấu trúc để thích nghi với các kết nối thường xuyên và môi trường khắc nghiệt.
5- Tương thích điện từ: Hiệu suất bảo vệ tốt để giảm nhiễu tín hiệu và mất tín hiệu.
6. Khả năng tương thích rộng rãi: Khả năng tương thích với nhiều thiết bị và thương hiệu, thích nghi với các kịch bản ứng dụng khác nhau.
Ứng dụng:
Các đầu nối TNC được sử dụng rộng rãi trong truyền thông không dây, thử nghiệm và đo lường, tự động hóa công nghiệp, điện tử, hàng không vũ trụ và thiết bị y tế.Tất cả các khu vực này đòi hỏi kết nối RF đáng tin cậy để đảm bảo truyền tín hiệu ổn định và hiệu quảSau đó, tôi xem xét các ứng dụng cụ thể trong mỗi lĩnh vực. Ví dụ, thiết bị truyền thông không dây như trạm cơ sở và bộ định tuyến; máy phân tích mạng trong thử nghiệm và đo lường;Cảm biến không dây trong tự động hóa công nghiệp; thiết bị truyền thông trong điện tử; truyền thông vệ tinh trong hàng không vũ trụ; và máy MRI trong thiết bị y tế.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối TNC, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
