Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối TNC RF | mạ: | mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Tiêu chuẩn thiết kế: | IEC 60169-17 |
| Vật liệu tiếp xúc: | Đồng Thau, BeCu | Độ bền: | 500 chu kỳ |
| Loại: | dài | Ứng dụng: | RF |
| Giới tính: | Nam đến Nữ |

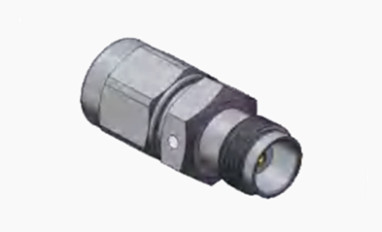

TNC thẳng nam đến nữ RF Coaxial Connector Adapter
Dòng TNC đại diện cho sự tiến hóa của các đầu nối BNC, được thiết kế với các dây vít để kết hợp an toàn.Các đầu nối RF chống nước duy trì trở kháng và chức năng không đổi 50 ohm trong phạm vi tần số DC đến 11GHzChúng có hai biến thể: tiêu chuẩn và cực ngược, sử dụng vật liệu đúc và đúc để có giá cả phải chăng.Mặc dù chúng có thể không cung cấp hiệu suất tương tự như các tùy chọn công nghiệp hoặc cấp caoThường được sử dụng trong các kết nối ăng ten, các kết nối TNC cũng đóng vai trò quan trọng trong điện tử, quốc phòng, truyền thông,và các ngành công nghiệp khác nhauNgoài ra, phiên bản 75 ohm và cực ngược còn tăng khả năng thích nghi của chúng.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC ~ 4GHz
|
|||
|
Điện áp định số
|
2500VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
750VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥2000MΩ
|
|||
|
Kháng tiếp xúc
|
Máy dẫn bên ngoài
|
≤6mΩ
|
||
|
Người dẫn trung tâm
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |

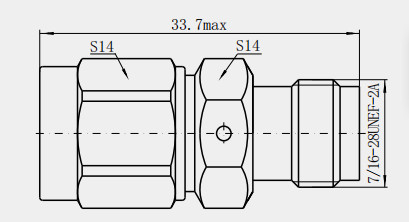

Hình vẽ chi tiếtTNC thẳng nam đến nữ RF Coaxial Connector Adapter
Đơn vị: ((mm)
Đặc điểm:
1. Kết nối Threaded đáng tin cậy: Sử dụng kết nối Threaded, loại kết nối này thường mạnh mẽ hơn so với kết nối loại snap,có thể hoạt động dưới tần số cao hơn và duy trì kết nối ổn định trong môi trường rung động cao.
2Thiết kế chống nới lỏng: Các kết nối dây có chức năng tự khóa, có thể ngăn chặn hiệu quả các kết nối nới lỏng, cải thiện độ tin cậy của kết nối,và đảm bảo sử dụng ổn định lâu dài.
3Hiệu suất chống nước tốt: phần kết nối áp dụng cấu trúc kín, có hiệu suất chống nước tốt và phù hợp với môi trường ngoài trời hoặc ẩm.
4Chống ăn mòn và chống bụi: với hiệu suất chống ăn mòn, bền và chống bụi, nó có thể hoạt động ổn định trong điều kiện môi trường khắc nghiệt và kéo dài tuổi thọ của nó.
Ứng dụng:
Lĩnh vực kiểm soát công nghiệp
1Hệ thống điều khiển tự động hóa: Trong một số hệ thống điều khiển tự động hóa công nghiệp, chẳng hạn như điều khiển robot, điều khiển tự động hóa dây chuyền sản xuất, vv, nó có thể liên quan đến việc truyền và điều khiển tín hiệu RF.Bộ chuyển đổi TNC có thể được sử dụng để kết nối đường tín hiệu RF giữa bộ điều khiển và các cảm biếnThiết kế nhỏ gọn của nó được thiết kế để dễ dàng lắp đặt và sử dụng trong thiết bị công nghiệp, và đồng thời,nó có thể thích nghi với nhiệt độ cao, độ ẩm cao, nhiễu điện từ và các điều kiện khắc nghiệt khác trong môi trường công nghiệp.
2Thiết bị: Nhiều thiết bị công nghiệp, chẳng hạn như máy quay, thu âm tín hiệu, v.v., cần phải được kết nối với các nguồn tín hiệu RF bên ngoài hoặc các thiết bị đang được thử nghiệm.và bộ điều hợp TNC có thể cung cấp cho các thiết bị này với giao diện kết nối tín hiệu đáng tin cậy để đảm bảo truyền chính xác các tín hiệu đo, giúp cải thiện độ chính xác của việc theo dõi và kiểm soát các quy trình sản xuất công nghiệp.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối TNC, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
