Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | TNC Conector | mạ: | Mạ vàng/Mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | giấy chứng nhận: | Tiêu chuẩn ISO-9001-2015 |
| Độ bền: | 500 chu kỳ | Vật liệu tiếp xúc: | Đồng Thau, BeCu |
| Ứng dụng: | Lò vi sóng | ||
| Làm nổi bật: | TNC Male RF Coaxial Connector,FS6057 ((S) SS RF Coaxial Connector,Bộ kết nối đồng trục RF LMR-400 |
||

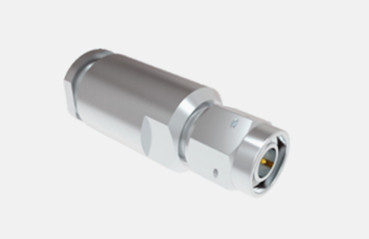

Bộ kết nối đồng trục RF thép không gỉ nam TNC cho cáp LMR-400/FS6057 ((S))
Dòng TNC là một biến thể có sợi của đầu nối BNC, với các đối tác TNC RF của nó được phân biệt bằng cách ghép nối dây vít.duy trì một trở kháng 50 Ohm ổn định trên một phổ tần số rộng từ DC đến 11 GHzCó sẵn trong cả hai cấu hình cực tiêu chuẩn và ngược, chúng thường được sản xuất bằng cách sử dụng các thành phần đúc và đúc, cung cấp một giải pháp giá cả phải chăng.Mặc dù hiệu suất của chúng có thể không cạnh tranh với các sản phẩm công nghiệp cao cấp, Các đầu nối TNC hoàn toàn phù hợp cho một loạt các ứng dụng thương mại, đặc biệt là trong các kết nối ăng-ten trong thị trường điện tử, truyền thông và ngành công nghiệp nói chung.Biến cực ngược và 75 Ohm phiên bản cũng có sẵn để phục vụ cho nhu cầu cụ thể.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
Đặc điểm điện | ||||
Kháng trở | 50Ω | |||
Phạm vi tần số | DC ~ 4GHz | |||
Điện áp định số | 2500VRMS (mực nước biển tối đa) | |||
Dây điện tử điện áp kháng cự | 750VRMS (mực nước biển tối đa) | |||
Kháng cách nhiệt | ≥2000MΩ | |||
Kháng tiếp xúc | Máy dẫn bên ngoài | ≤6mΩ | ||
Người dẫn trung tâm | ≤ 1,5mΩ | |||
VSWR | ≤1.3 | |||
MechaThông số kỹ thuật
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |

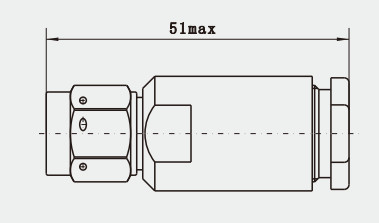

Sơ vẽ chi tiết
Đặc điểm:
1.Kết nối trục ổn định: Kết nối trục mạnh hơn và đáng tin cậy hơn kết nối kiểu snap,đảm bảo kết nối ổn định trong môi trường rung động cao và không dễ bị ngắt kết nối vô tình.
2Một loạt các loại: thẳng, góc thẳng 90 độ, vách ngăn, bảng 4 lỗ, hoặc loại tự do lắp đặt có thể được lựa chọn theo các kịch bản ứng dụng khác nhau và hạn chế không gian.
Ứng dụng:
1. Tự động hóa công nghiệp: Trong các hệ thống tự động hóa công nghiệp, các đầu nối TNC có thể được sử dụng để kết nối các cảm biến,bộ điều khiển và bộ điều khiển để nhận ra truyền dữ liệu không dây và cải thiện hiệu quả sản xuất công nghiệp và tự động hóa.
2- lĩnh vực nghiên cứu khoa học và giáo dục: Trong nghiên cứu khoa học và thử nghiệm giáo dục,Các đầu nối TNC thường được sử dụng để kết nối các thiết bị thí nghiệm và thiết bị giảng dạy khác nhau để hỗ trợ truyền tín hiệu tần số cao, để đáp ứng nhu cầu của các nhà nghiên cứu và sinh viên để tiến hành thí nghiệm và nghiên cứu.
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| MCX/MMCX RF Connector |
| Bộ kết nối RF BNC Bộ kết nối sóng milimét (2.4mm, 2.92mm) |
| Các bộ sưu tập cáp RF |
| Hướng dẫn sóng đến Adapter Coaxial |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối TNC, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
