Thông tin chi tiết sản phẩm:
Thanh toán:
|
| mạ: | mạ niken | Kháng trở: | 50Ω |
|---|---|---|---|
| Vật liệu tiếp xúc: | Đồng Thau, BeCu | Độ bền: | 500 chu kỳ |
| Phạm vi tần số: | DC~11GHz | Điện áp định số: | 500VRMS* |
| Áp suất trung bình: | 1500VRMS* | Vật liệu chống điện: | ≥5000MΩ |
| Làm nổi bật: | Kết nối đồng trục RF bền cao,CXN3506 RF Coaxial Connector,50Ω RF Coaxial Connector |
||

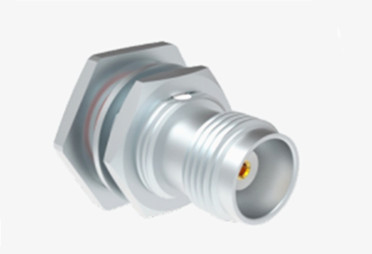

Bộ kết nối đồng trục RF TNC nữ cho cáp CXN3506/MF108A
Sản phẩm dòng TNC là một biến thể có sợi của đầu nối BNC, được thiết kế với các sợi vít để kết hợp an toàn.các đơn vị chống nước với trở kháng 50 ohm nhất quánCó hai loại đầu nối TNC có sẵn: tiêu chuẩn và cực ngược.
Các kết nối chi phí hiệu quả này thường sử dụng các thành phần đúc và đúc. Mặc dù hiệu suất của chúng có thể không phù hợp với các sản phẩm công nghiệp hoặc quân sự,chúng là lý tưởng cho một loạt các ứng dụng thương mạiCác đầu nối TNC được sử dụng rộng rãi trong các kết nối ăng-ten và có nhiều ứng dụng trong điện tử máy bay, quốc phòng, truyền thông và thị trường công nghiệp nói chung.Trái cực và 75-ohm kết nối TNC cũng có sẵn.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC ~ 11GHz
|
|||
|
Điện áp định số
|
500VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
1500VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥ 5000MΩ
|
|||
|
Kháng tiếp xúc
|
Máy dẫn bên ngoài
|
≤ 0,5mΩ
|
||
|
Người dẫn trung tâm
|
≤ 2,0mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Thông số kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Phù hợp với RoHS | Vâng. |
| Kết thúc liên lạc trung tâm | Cắt |
| Kết thúc liên lạc bên ngoài | Cắt |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 13.6N tối đa |
| Lực giải ly | 13.6N tối đa |
Đặc điểm:
1. Kết nối có sợi dây đáng tin cậy: Kết nối có sợi dây chắc chắn hơn so với kết nối kiểu snap, có thể đảm bảo kết nối ổn định trong môi trường rung cao,và thường có chức năng tự khóa, có thể ngăn chặn hiệu quả các kết nối nới lỏng.
2Hiệu suất chống tháo rời mạnh mẽ: đầu nối có dây có chức năng tự khóa, có thể cải thiện hiệu quả độ tin cậy của kết nối,tránh tác động của truyền tín hiệu do nới lỏng.
3Hiệu suất chống nước tốt: phần kết nối sử dụng cấu trúc kín, có hiệu suất chống nước tốt và phù hợp để sử dụng trong môi trường ngoài trời hoặc ẩm.
Ứng dụng:
1Xây dựng trạm cơ sở không dây: Trong các mạng truyền thông không dây, chẳng hạn như xây dựng và bảo trì trạm cơ sở 2G, 3G, 4G, 5G,Các đầu nối cáp TNC được sử dụng để kết nối thiết bị trạm gốc và ăng-ten giữa cáp tần số vô tuyến, để đảm bảo truyền tín hiệu ổn định để đảm bảo chất lượng truyền thông.
2Hệ thống truyền thông vệ tinh: Trong trạm mặt đất vệ tinh, đầu nối cáp TNC được sử dụng để kết nối thiết bị truyền thông vệ tinh và bộ cấp ăng-ten,để thực hiện truyền và nhận tín hiệu vệ tinh, và đảm bảo sự trơn tru của liên kết truyền thông vệ tinh.
Công nghiệp phát thanh và truyền hình
3. Sản xuất và truyền hình chương trình: Trong studio của đài phát thanh và truyền hình, xe tải OB và các nơi khác, các đầu nối cáp TNC được sử dụng để kết nối máy ảnh video,Máy nghe và thiết bị thu âm và video khác và thiết bị hậu sản xuất, cũng như sản xuất tín hiệu chương trình thông qua cáp đến máy phát hoặc hệ thống phát thanh, để đảm bảo chất lượng cao của tín hiệu chương trình truyền.

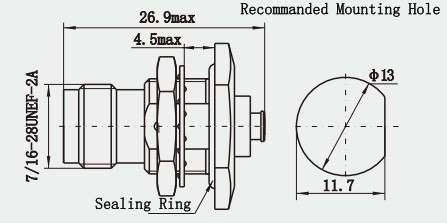

Sơ vẽ chi tiết:
Đơn vị: ((mm)
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối TNC, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
