Thông tin chi tiết sản phẩm:
Thanh toán:
|

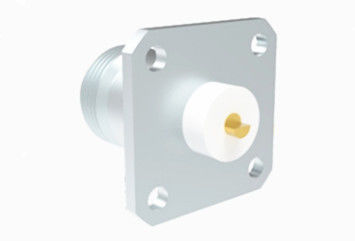

| Tên sản phẩm: | Bộ kết nối đồng trục RF loại N | mạ: | Mạ vàng/Mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Phạm vi tần số: | DC~11GHz |
| Mô hình: | N-KFD480 | Giới tính: | nữ giới |
| Làm nổi bật: | Bộ kết nối đồng trục RF Flange 4 lỗ,N Bộ kết nối đồng trục RF nữ,Máy kết nối đồng trục RF Microstrip |
||
Các kết nối loại N là một loại kết nối đồng trục ghép lề có khả năng chống rung động và đặc điểm điện tuyệt vời.Chúng có khả năng xử lý tần số lên đến 18 GHz và phù hợp với các cáp RF khác nhauCác đầu nối này được sử dụng rộng rãi trong các ứng dụng như hàng không, hàng không vũ trụ, radar, vi sóng và truyền thông kỹ thuật số, các dụng cụ thử nghiệm và đo lường, và nhiều hơn nữa.
Chúng tôi cung cấp dịch vụ tùy chỉnh cho các đầu nối loại N để đáp ứng các yêu cầu cụ thể của khách hàng.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng, bọc vàng |
| Đàn bà | Phosphor, đồng, bọc vàng | |
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken Passivated |
| Shell / Nhà chứa | Đồng Thép không gỉ | Bọc vàng Passivation |
| Clamp cáp | Đồng | Bọc niken |
| Máy cách nhiệt | PTFE | |
| Ghi đệm | Cao su silicone | |
| Độ bền | 500 chu kỳ | |
Sơ vẽ chi tiết
Đặc điểm:
1. Độ bền mạnh mẽ: Sau khi điều trị và thử nghiệm đặc biệt, nó có thể hoạt động ổn định trong điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cao, nhiệt độ thấp, độ ẩm và các môi trường khác,và có tuổi thọ dài.
2. Kháng năng lượng cao: Khả năng xử lý năng lượng cao, có thể chịu được tín hiệu RF công suất cao, phù hợp với máy phát, bộ khuếch đại và các ứng dụng khác cần xử lý tín hiệu công suất cao.
3. Khả năng tương thích: Khả năng tương thích với nhiều loại cáp, bao gồm cả cáp bán cứng và cáp linh hoạt, v.v., có khả năng áp dụng rộng hơn trong các ứng dụng thực tế.
Ứng dụng:
1Hệ thống truyền thông máy bay: Trong hệ thống truyền thông, điều hướng, radar và các hệ thống khác trên máy bay, các đầu nối loại N được sử dụng để kết nối tất cả các loại thiết bị điện tử và ăng-ten,như hệ thống truyền thông VHF, máy nhận tín hiệu radar kiểm soát không lưu, radar khí tượng, vv,để đảm bảo rằng máy bay trong quá trình bay với mặt đất và sự ổn định của giao tiếp giữa các máy bay khác và truyền dữ liệu.
2Hệ thống truyền thông vệ tinh: Trong tải trọng của vệ tinh, nó được sử dụng để kết nối các thiết bị truyền thông, cảm biến, hệ thống cung cấp điện, v.v.trên vệ tinh để thực hiện truyền tín hiệu và trao đổi dữ liệu giữa vệ tinh và trạm mặt đất, và độ tin cậy và độ bền cao của nó có thể được điều chỉnh cho các điều kiện khắc nghiệt của môi trường không gian.
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Các bộ sưu tập cáp RF |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Hướng dẫn sóng đến bộ điều chỉnh đồng trục |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| MCX/MMCX RF Connector |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| Máy kết nối sóng milimét (mm, 2.92mm) |
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
