Thông tin chi tiết sản phẩm:
Thanh toán:
|

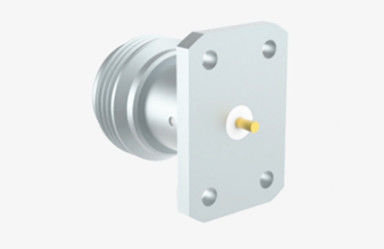

| Tên sản phẩm: | Bộ kết nối đồng trục RF loại N | mạ: | Mạ vàng/Mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Giới tính: | nữ giới |
| Mô hình: | N-KFD468 | Phạm vi tần số: | DC~11GHz |
| Làm nổi bật: | Kết nối đồng trục RF tần số cao,N Bộ kết nối đồng trục RF nữ,Máy kết nối đồng trục RF Microstrip |
||
Các đầu nối loại N thuộc về các đầu nối đồng trục nối dây, có khả năng chống rung động và đặc điểm điện tuyệt vời.Phạm vi tần số điển hình của chúng có thể đạt đến 11 GHzChúng phù hợp với các loại cáp RF khác nhau và được sử dụng rộng rãi trong các lĩnh vực như hàng không, hàng không vũ trụ, radar, vi sóng và truyền thông kỹ thuật số,cũng như các dụng cụ thử nghiệm và đo lường.
Hơn nữa, chúng tôi có khả năng tùy chỉnh các loại kết nối và bộ điều hợp loại N khác nhau để đáp ứng các yêu cầu cụ thể của khách hàng.Phụ lục:, chúng tôi có thể cung cấp các giải pháp phù hợp với bạn.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng,
Bọc niken |
| Đàn bà | Phosphor Bronze,
Bọc niken |
|
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken |
| Shell / Nhà chứa | Đồng Thép không gỉ |
Bọc niken |
| Clamp cáp | Đồng | Bọc niken |
| Máy cách nhiệt | PTFE | |
| Ghi đệm | Cao su silicone | |
| Độ bền | 500 chu kỳ | |
Sơ vẽ chi tiết
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Các bộ sưu tập cáp RF |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Hướng dẫn sóng đến bộ điều chỉnh đồng trục |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| MCX/MMCX RF Connector |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| BNC RF Connector Millimeter Wave Connectors (2.4mm, 2.92mm) |
Đặc điểm:
1. Kết nối: Kết nối dây, khóa có thể xoay, có thể duy trì kết nối ổn định trong môi trường rung động hoặc sốc, và dễ dàng và nhanh chóng để kết nối và tháo rời.
2Mất ít: Bằng cách sử dụng vật liệu chất lượng cao và quy trình sản xuất chính xác, sự mất mát truyền tín hiệu cực kỳ thấp, giúp cải thiện hiệu quả và chất lượng truyền tín hiệu.
3. Bức chắn cao: Bộ chứa thường được làm bằng vật liệu kim loại với hiệu suất bảo vệ điện từ tốt,có thể ngăn chặn hiệu quả ảnh hưởng của nhiễu điện từ bên ngoài đối với truyền tín hiệu.
Ứng dụng:
1. Trạm cơ sở truyền thông không dây: Trong trạm cơ sở truyền thông di động, nó được sử dụng để kết nối truyền tín hiệu RF giữa máy phát, máy thu,ăng-ten và các thiết bị khác để đảm bảo truyền và nhận tín hiệu ổn định, phạm vi tần số cao và đặc điểm mất mát thấp có thể đáp ứng các yêu cầu của trạm gốc về chất lượng tín hiệu và hiệu quả truyền.
2Hệ thống truyền thông vi sóng: Ví dụ, trong hệ thống truyền thông vi sóng như trạm chuyển tiếp vi sóng và trạm mặt đất truyền thông vệ tinh,N-type connector có thể được sử dụng để kết nối các thiết bị vi sóng khác nhau bao gồm cả máy trộn, chuyển đổi lên, chuyển đổi xuống, khuếch đại công suất, vv, để thực hiện truyền và xử lý tín hiệu vi sóng và đảm bảo độ tin cậy và ổn định của liên kết truyền thông.
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
