| Tên sản phẩm: | Bộ kết nối đồng trục RF loại N | mạ: | Mạ vàng/Mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Phạm vi tần số: | DC~11GHz |
| Giới tính: | nữ giới | Vòng đệm: | Cao su silicon |
| Độ bền: | 500 chu kỳ | Kiểu dáng cơ thể: | dài |
| Làm nổi bật: | Bộ kết nối đồng trục RF Flange 4 lỗ,Bộ kết nối đồng trục RF dải vi |
||

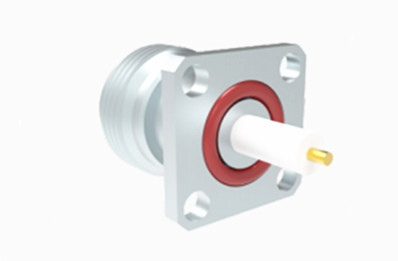

Loại N Phụ nữ 4 lỗ Flange Micro-band RF Coaxial Connector
Các đầu nối loại N là các đầu nối đồng trục sử dụng một cơ chế nối dây, cung cấp khả năng chống rung tuyệt vời và hiệu suất điện vượt trội.Chúng thường hoạt động trong phạm vi tần số 11 GHz nhưng có thể hỗ trợ tần số lên đến 18 GHzThese connectors are versatile and compatible with various types of RF cables, making them widely used in industries such as aviation, aerospace, radar systems, microwave communications, and other industries. Những kết nối này rất linh hoạt và tương thích với các loại cáp RF khác nhau, khiến chúng được sử dụng rộng rãi trong các ngành công nghiệp như hàng không, hàng không vũ trụ, hệ thống radar, truyền thông microwave, điện thoại và các thiết bị khác.Truyền thông kỹ thuật số, và thiết bị thử nghiệm và đo.
Chúng tôi cung cấp tùy chỉnh tùy chọn cho các kết nối loại N khác nhau và bộ chuyển đổi để đáp ứng các yêu cầu cụ thể của khách hàng.cấu hình gắn flange hoặc cấu hình gắn bulkhead, chúng tôi có thể điều chỉnh sản phẩm của chúng tôi để phù hợp với nhu cầu của bạn.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |

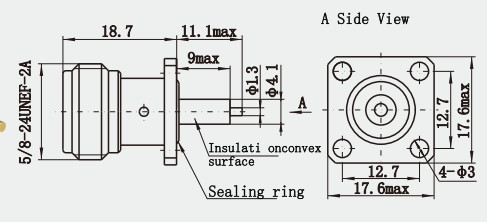

Sơ vẽ chi tiết
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng, bọc vàng |
| Đàn bà | Phosphor, đồng, bọc vàng | |
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken Passivated |
| Shell / Nhà chứa | Đồng Thép không gỉ | Bọc vàng Passivation |
| Clamp cáp | Đồng | Bọc niken |
| Máy cách nhiệt | PTFE | |
| Ghi đệm | Cao su silicone | |
| Độ bền | 500 chu kỳ | |
Đặc điểm:
1Cấu trúc chắc chắn: Các đầu nối loại N có thiết kế cấu trúc chắc chắn và phù hợp với môi trường làm việc khắc nghiệt hoặc khu vực thử nghiệm đòi hỏi phải nối và tháo liên tục.
2. Kết nối dây: Các đầu nối loại N được nối dây để kết nối nhanh chóng và đáng tin cậy bằng cách khóa xoay.Thiết kế này cho phép đầu nối duy trì một kết nối ổn định ngay cả trong môi trường rung động hoặc sốc.
3. Bảo vệ tốt: Vỏ của đầu nối loại N thường được làm bằng vật liệu kim loại,có hiệu suất bảo vệ điện từ tốt và có thể ngăn chặn hiệu quả ảnh hưởng của nhiễu điện từ bên ngoài đối với truyền tín hiệu.
Ứng dụng:
1Thiết bị truyền thông: Các đầu nối loại N được sử dụng rộng rãi trong thiết bị truyền thông không dây, chẳng hạn như trạm gốc và hệ thống ăng-ten.Phạm vi tần số hoạt động rộng và mất mát thấp, Các đầu nối loại N có thể đáp ứng nhu cầu về đầu nối RF hiệu suất cao trong các thiết bị này.
2. Điện tử ô tô: Trong điện tử ô tô, N kết nối cũng đóng một vai trò quan trọng.Nó có thể cung cấp các giải pháp kết nối đáng tin cậy để đảm bảo truyền tín hiệu ổn định và đáng tin cậy giữa các thiết bị điện tử ô tô.
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Các bộ sưu tập cáp RF |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| MCX/MMCX RF Connector |
| Hướng dẫn sóng đến bộ điều chỉnh đồng trục |
| Bộ kết nối RF TNC |
| Bộ kết nối RF SMP/SSMP |
| Bộ kết nối RF SMA/SSMA |
| Các khớp quay vi sóng |
| N Type RF Connector |
| Bộ kết nối RF BNC |
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
