Thông tin chi tiết sản phẩm:
Thanh toán:
|

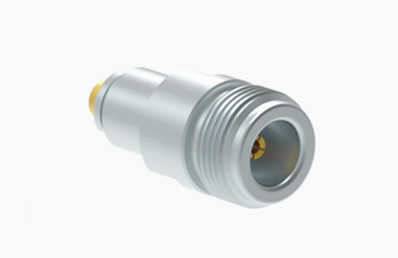

| Tên sản phẩm: | Bộ kết nối đồng trục RF loại N | mạ: | Mạ vàng/Mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Phạm vi tần số: | DC~11GHz(Tối đa 18GHz) |
| Mô hình: | N-K416G | VSWR: | ≤1,3 |
Các đầu nối loại N là các đầu nối đồng trục có sợi nổi tiếng với khả năng chống rung động mạnh mẽ và đặc điểm điện vượt trội, với phạm vi tần số điển hình lên đến 11 GHz.Tuy nhiên, chúng có thể hỗ trợ tần số lên đến 18 GHz. Thiết kế ghép nối có sợi đảm bảo tiếng ồn thấp và khả năng chống sốc và rung động cao.Các đầu nối này tương thích với các cáp RF khác nhau và được sử dụng rộng rãi trong các ngành công nghiệp như hàng không, hàng không vũ trụ, hệ thống radar, truyền thông vi sóng, truyền thông kỹ thuật số và các dụng cụ thử nghiệm và đo lường.
Chúng tôi cung cấp tùy chỉnh tùy chọn cho một loạt các kết nối loại N và bộ điều hợp để đáp ứng các yêu cầu của khách hàng đa dạng.Phụ lục:, chúng tôi có thể tùy chỉnh các giải pháp cho nhu cầu cụ thể của bạn.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng,
Bọc niken |
| Đàn bà | Phosphor Bronze,
Bọc niken |
|
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken |
| Shell / Nhà chứa | Đồng Thép không gỉ |
Bọc niken |
| Clamp cáp | Đồng | Bọc niken |
| Máy cách nhiệt | PTFE | |
| Ghi đệm | Cao su silicone | |
| Độ bền | 500 chu kỳ | |

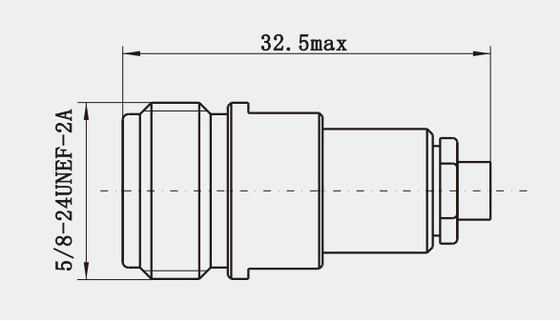

Sơ vẽ chi tiết
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Các bộ sưu tập cáp RF |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Hướng dẫn sóng đến Adapter Coaxial |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| MCX/MMCX RF Connector |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| Bộ kết nối RF BNC Bộ kết nối sóng milimét (2.4mm, 2.92mm) |
Đặc điểm:
1. truyền băng thông rộng: hỗ trợ một phạm vi rộng các tần số tín hiệu, từ 0 đến 11GHz và loại nâng cao thậm chí có thể bao gồm lên đến 18GHz,đáp ứng nhu cầu của một loạt các ứng dụng RF.
2Mất ít: Sử dụng vật liệu chất lượng cao và quy trình sản xuất chính xác, sự mất mát được tạo ra trong quá trình truyền tín hiệu là cực kỳ thấp,giúp cải thiện hiệu quả và chất lượng truyền tín hiệu.
3. Bảo vệ cao: vỏ thường được làm bằng vật liệu kim loại với hiệu suất bảo vệ điện từ tốt,có thể ngăn chặn hiệu quả ảnh hưởng của nhiễu điện từ bên ngoài đối với truyền tín hiệu.
4Độ bền mạnh: Sau khi điều trị và thử nghiệm đặc biệt, nó có thể hoạt động ổn định trong điều kiện môi trường khắc nghiệt (như nhiệt độ cao, nhiệt độ thấp, độ ẩm, v.v.).) và có tuổi thọ dài.
Ứng dụng:
1Hàng không vũ trụ: lĩnh vực hàng không vũ trụ có yêu cầu hiệu suất cực kỳ cao cho các kết nối, và các kết nối RF cáp splice loại N được sử dụng rộng rãi trong truyền thông vệ tinh, hệ thống radar,hệ thống định vị máy bay và các hệ thống quan trọng khác vì độ tin cậy cao của chúng, chống nhiệt độ cao, chống rung và các đặc điểm khác.
2Thiết bị phát sóng và truyền hình: Trong hệ thống truyền hình và truyền hình, các đầu nối RF cáp kết nối loại N được sử dụng để kết nối các máy phát, máy thu,ăng-ten và thiết bị khác để đảm bảo truyền tín hiệu phát sóng và truyền hình chất lượng cao.
3. Tự động hóa công nghiệp: Trong hệ thống điều khiển tự động hóa công nghiệp, các đầu nối loại N có thể được sử dụng để kết nối các cảm biến khác nhau,Động cơ và bộ điều khiển để nhận ra việc truyền dữ liệu nhanh chóng và thực hiện chính xác các hướng dẫn điều khiển.
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi mong muốn nhận được yêu cầu của bạn trong một ngày sớm.Vui lòng liên hệ với chúng tôi những gì bạn cần (( chiều dài cáp / kết nối) để chúng tôi có thể cung cấp cho bạn SPEC, Và chất lượng tốt nhất và dịch vụ,Giá cạnh tranh, phản hồi kịp thời, giao hàng kịp thời
