Thông tin chi tiết sản phẩm:
Thanh toán:
|

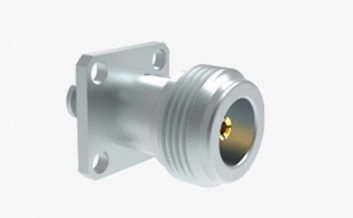

| Tên sản phẩm: | Đầu nối đồng trục RF loại N | mạ: | Bọc vàng/bọc niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Phạm vi tần số: | DC~11GHz |
| Mô hình: | N-KF507G-2 | Giới tính: | nữ giới |
| Làm nổi bật: | N Type nữ RF Connector,Bộ kết nối RF CXN3507,M363A RF Connector |
||
Các đầu nối dòng N được thiết kế và sản xuất theo tiêu chuẩn MIL-C-39012.các đầu nối này cung cấp hiệu suất điện vượt trội trên tần số lên đến 11GHzCác đầu nối kỹ thuật chính xác của chúng tôi mở rộng phạm vi này đến 18GHz ấn tượng và có thể thích nghi với một phổ rộng các cáp tần số vô tuyến.độ tin cậy cao, băng thông tần số rộng và các lợi ích bổ sung, chúng tìm thấy các ứng dụng rộng rãi trong các lĩnh vực bao gồm hàng không, hàng không vũ trụ, hệ thống radar, truyền thông vi sóng,viễn thông số, và đo sóng vi sóng.
Hơn nữa, đầu nối loại N phục vụ như một đầu nối giao diện thử nghiệm phổ biến, được sử dụng rộng rãi trong thiết bị thử nghiệm và đo lường.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng, bọc vàng |
| Đàn bà | Phosphor, đồng, bọc vàng | |
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken Passivated |
| Shell / Nhà chứa | Đồng Thép không gỉ | Bọc vàng Passivation |
| Clamp cáp | Đồng | Bọc niken |
| Ghi đệm | Cao su silicone | |
| Máy cách nhiệt | PTFE | |
| Độ bền | 500 chu kỳ | |

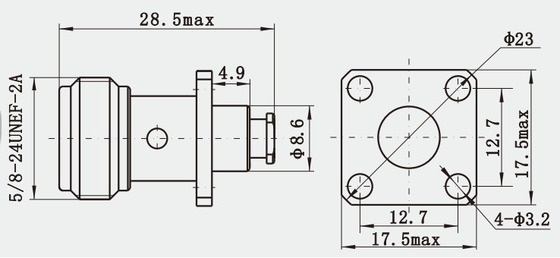

Sơ vẽ chi tiết
Đặc điểm:
1- Nhìn ra và cấu trúc: N-type kết nối có sẵn trong hồ sơ góc thẳng hoặc góc phải, cũng như 4 lỗ vít, nhấn vào, vách ngăn, bảng 2 lỗ, bảng 4 lỗ,hoặc loại không phù hợp để phù hợp với các nhu cầu lắp đặt và ứng dụng khác nhauVới cấu trúc vững chắc của nó, nó thường được sử dụng trong môi trường làm việc khắc nghiệt hoặc các khu vực thử nghiệm đòi hỏi phải nối và tháo liên tục.
2. Phương pháp kết thúc: N kết nối có sẵn trong một loạt các phương pháp kết thúc, bao gồm snap / hàn, snap / hàn (sự liên lạc tĩnh), crimp / hàn, trường thay thế, hàn,hoặc hàn/đá hàn, cung cấp các tùy chọn kết nối linh hoạt.
Ứng dụng:
1- Truyền thông vệ tinh: Trong hệ thống truyền thông vệ tinh,Các đầu nối loại N được sử dụng để kết nối liên kết liên lạc giữa các trạm mặt đất và vệ tinh để đảm bảo hiệu quả và an toàn của việc truyền dữ liệu.
2. Hàng không: Thiết bị hàng không như hệ thống điều hướng, hệ thống liên lạc, vv, cũng sử dụng rộng rãi các đầu nối loại N để đối phó với môi trường làm việc khắc nghiệt.
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Các bộ sưu tập cáp RF |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Hướng dẫn sóng đến Adapter Coaxial |
| MCX/MMCX RF Connector |
| Bộ kết nối RF SMP/SSMP |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| Máy kết nối sóng milimet (mm, 2.92mm) |
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
