Thông tin chi tiết sản phẩm:
Thanh toán:
|

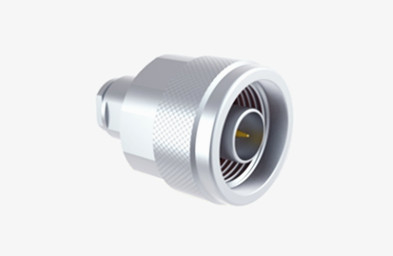

| Tên sản phẩm: | Bộ kết nối đồng trục RF loại N | mạ: | Mạ vàng/Mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Phạm vi tần số: | DC~11GHz |
| Mô hình: | N-J416G-1 | Giới tính: | Nam giới |
| Làm nổi bật: | N Bộ kết nối đồng trục RF nam,Bộ kết nối đồng trục RF thép không gỉ,MF147B Cable RF Coaxial Connector |
||
Các đầu nối loại N là các đầu nối đồng trục có sợi được biết đến với khả năng chống rung động tuyệt vời và hiệu suất điện, với phạm vi tần số điển hình lên đến 11 GHz.Các đầu nối loại N của chúng tôi có thể hỗ trợ tần số lên đến 18 GHzChúng tương thích với các loại cáp RF khác nhau và thường được sử dụng trong hàng không, hàng không vũ trụ, radar, vi sóng, truyền thông kỹ thuật số và các dụng cụ thử nghiệm và đo lường.
Chúng tôi cung cấp tùy chỉnh cho các loại kết nối và bộ điều hợp loại N khác nhau để đáp ứng các yêu cầu của khách hàng khác nhau.tùy chọn gắn flange hoặc lắp ngăn chắn, chúng tôi có thể đáp ứng nhu cầu cụ thể của bạn.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng, bọc vàng |
| Đàn bà | Phosphor, đồng, bọc vàng | |
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken Passivated |
| Shell / Nhà chứa | Đồng Thép không gỉ | Bọc vàng Passivation |
| Clamp cáp | Đồng | Bọc niken |
| Máy cách nhiệt | PTFE | |
| Ghi đệm | Cao su silicone | |
| Độ bền | 500 chu kỳ | |

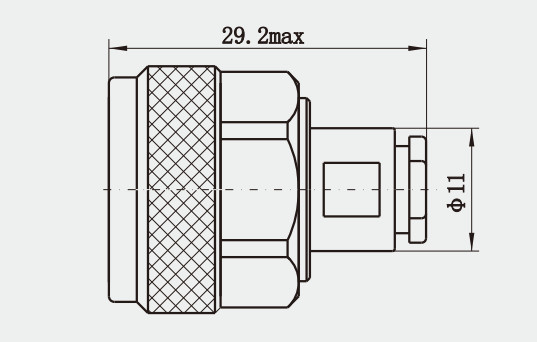

Sơ vẽ chi tiết
Đặc điểm:
1Phạm vi tần số: Các đầu nối loại N hỗ trợ tín hiệu trong phạm vi tần số từ 0 đến 11 GHz, với các loại nâng cao có sẵn lên đến 18 GHz.điều này làm cho nó xuất sắc trong các ứng dụng tần số cao và đáp ứng nhu cầu của hệ thống viễn thông và radar hiện đại.
2. Thông số kỹ thuật trở ngại: Thông số kỹ thuật trở ngại của kết nối N thường là 50 ohm, đó là một trong những giá trị trở ngại được sử dụng phổ biến nhất trong lĩnh vực RF,giúp đảm bảo sự ổn định và hiệu quả của truyền tín hiệu.
Ứng dụng:
1. Xây dựng trạm cơ sở: Các kết nối loại N được sử dụng trong các mô-đun thu phát RF của trạm cơ sở để đảm bảo sự ổn định và độ tin cậy của truyền tín hiệu.
2. Truyền sóng vi sóng: Trong các hệ thống truyền sóng vi sóng, các đầu nối N được sử dụng để kết nối ăng ten với thiết bị phát / nhận, cung cấp một con đường truyền tín hiệu hiệu quả.
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Hướng dẫn sóng đến bộ điều chỉnh đồng trục |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| MCX/MMCX RF Connector |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| Máy kết nối sóng milimét (mm, 2.92mm) |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| Bộ kết nối RF BNC |
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
