Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Bộ kết nối đồng trục RF loại N | mạ: | Mạ vàng/Mạ niken |
|---|---|---|---|
| VSWR: | ≤1,3 | Phạm vi tần số: | DC~11GHz |
| Mô hình: | N-J507G-1 | Kháng trở: | 50Ω |
| Làm nổi bật: | CXN3507/MF363A RF Coaxial Connector,N Series RF Coaxial Connector,Máy kết nối đồng trục RF |
||
Các đầu nối loại N là các đầu nối đồng trục có sợi được biết đến với hiệu suất chống rung động tuyệt vời và đặc điểm điện, thường hỗ trợ dải tần số lên đến 11GHz.Các đầu nối của chúng tôi mở rộng phạm vi này lên đến 18GHzChúng tương thích với các loại cáp RF khác nhau và được sử dụng rộng rãi trong hàng không, radar, vi sóng, truyền thông kỹ thuật số và các dụng cụ thử nghiệm và đo lường.
Chúng tôi cũng cung cấp tùy chỉnh tùy chọn cho các kết nối và bộ điều hợp loại N khác nhau để đáp ứng các yêu cầu cụ thể của khách hàng.Phụ lục:, chúng tôi có thể đáp ứng nhu cầu của bạn.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng, bọc vàng |
| Đàn bà | Phosphor, đồng, bọc vàng | |
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken Passivated |
| Shell / Nhà chứa | Đồng Thép không gỉ | Bọc vàng Passivation |
| Clamp cáp | Đồng | Bọc niken |
| Máy cách nhiệt | PTFE | |
| Ghi đệm | Cao su silicone | |
| Độ bền | 500 chu kỳ | |
Đặc điểm
1Các kết nối loại N có sẵn trong nhiều kiểu kết thúc, bao gồm snap / hàn, snap / hàn (kọntakt tĩnh), crimp / hàn, có thể thay thế, hàn hoặc hàn / hàn.
2Các kịch bản ứng dụng:
Các đầu nối loại N phù hợp với nhiều loại cáp đồng trục, bao gồm cả các loại mất mát thấp.
Nó xuất sắc ở những nơi yêu cầu công suất cao và hiệu suất cao và phù hợp hơn để sử dụng với các cáp mất mát thấp lớn hơn.
Nó được sử dụng rộng rãi trong radar, truyền thông, truyền dữ liệu và thiết bị hàng không vũ trụ.

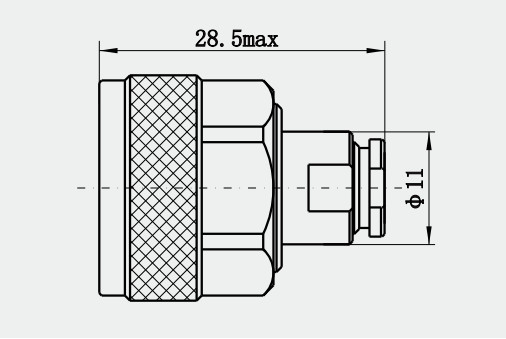

Sơ vẽ chi tiết
Ứng dụng
1Thiết bị công nghiệp: Trong hệ thống tự động hóa và điều khiển công nghiệp, các đầu nối N được sử dụng để kết nối các cảm biến,Bộ điều khiển và thiết bị khác để đảm bảo độ chính xác và ổn định của truyền tín hiệu.
2Môi trường biển: Các đầu nối N chống môi trường biển được thiết kế cho thiết bị thăm dò biển và hệ thống liên lạc dưới nước,với cấu trúc chống nước và vật liệu chống ăn mòn.
3- Thiết bị thử nghiệm và đo:Các đầu nối loại N được sử dụng trong các phòng thí nghiệm và môi trường thử nghiệm để kết nối thiết bị thử nghiệm và hỗ trợ cắm và tháo lặp lại để đảm bảo độ tin cậy của quy trình thử nghiệm.
4. Truyền hình phát sóng: Trong các hệ thống truyền hình phát sóng, N kết nối được sử dụng để kết nối các máy phát, máy thu và ăng-ten để hỗ trợ truyền tín hiệu video và âm thanh chất lượng cao.
Danh mục sản phẩm
| Bộ điều hợp RF |
| Các bộ sưu tập cáp RF |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Hướng dẫn sóng đến bộ điều chỉnh đồng trục |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| MCX/MMCX RF Connector |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| Bộ kết nối RF BNC Bộ kết nối sóng milimét (2.4mm, 2.92mm) |
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
