Thông tin chi tiết sản phẩm:
Thanh toán:
|

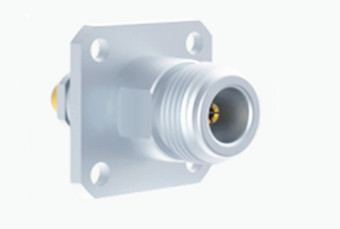

| Tên sản phẩm: | Đầu nối đồng trục RF loại N | mạ: | Mạ vàng/Mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Phạm vi tần số: | DC~11GHz |
| Mô hình: | N-KFB3 | Giới tính: | nữ giới |
| Làm nổi bật: | Bộ kết nối đồng trục RF Flange 4 lỗ,50Ω ức chế N Clamp hàn nữ,3 Cáp linh hoạt Phụ nữ |
||
Các đầu nối loại N là các nối đồng trục có sợi dây được biết đến với khả năng chống rung động mạnh mẽ và hiệu suất điện tuyệt vời, với phạm vi tần số điển hình lên đến 11 GHz.phiên bản chuyên biệt của chúng tôi có thể hỗ trợ tần số lên đến 18 GHzCác đầu nối này rất linh hoạt và tương thích với các loại cáp RF khác nhau, làm cho chúng được sử dụng rộng rãi trong hàng không, hàng không vũ trụ, hệ thống radar, truyền thông vi sóng, truyền số,và các dụng cụ thử nghiệm và đo lường.
Chúng tôi cung cấp dịch vụ tùy chỉnh cho một loạt các kết nối và bộ điều hợp loại N để đáp ứng các yêu cầu cụ thể của khách hàng.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng,
Bọc niken |
| Đàn bà | Phosphor Bronze,
Bọc niken |
|
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken |
| Shell / Nhà chứa | Đồng Thép không gỉ |
Bọc niken |
| Clamp cáp | Đồng | Bọc niken |
| Máy cách nhiệt | PTFE | |
| Ghi đệm | Cao su silicone | |
| Độ bền | 500 chu kỳ | |

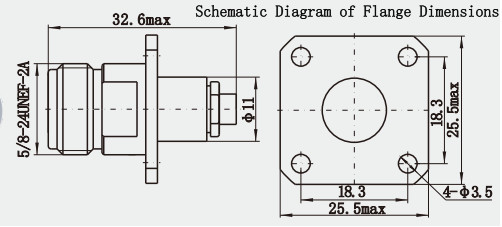

Sơ vẽ chi tiết
Đặc điểm:
1.Điều dẫn bên ngoài: thường được làm bằng vật liệu kim loại, có độ dẫn điện tốt và sức mạnh cơ học, không chỉ như một mạch truyền tín hiệu,nhưng cũng đóng một vai trò trong việc cố định và bảo vệ các bộ phận bên trong.
2.Điều dẫn bên trong: cũng được làm bằng vật liệu kim loại, và dây dẫn bên ngoài cùng nhau tạo thành kênh truyền tín hiệu,thiết kế cần phải đảm bảo rằng truyền tín hiệu mất mát thấp và hiệu quả cao.
3. Isolator: nằm giữa các dây dẫn bên trong và bên ngoài, được sử dụng để cô lập hai, để ngăn chặn tín hiệu ngắn mạch, vật liệu thường được chọn ổn định điện môi,chống nhiệt độ tốt.
4Cơ chế khóa: sử dụng các kết nối dây, thông qua việc xoay khóa để đạt được một kết nối nhanh chóng và đáng tin cậy,thiết kế này làm cho các kết nối trong môi trường rung động hoặc sốc cũng có thể duy trì một kết nối ổn định.
Ứng dụng:
1Thiết bị truyền thông không dây: Các đầu nối đồng trục RF loại N đóng một vai trò quan trọng trong thiết bị truyền thông không dây để kết nối và truyền tín hiệu RF.Do truyền băng thông rộng của nó, mất mát thấp, bảo vệ cao và độ bền, nó có thể đáp ứng các yêu cầu cao của thiết bị truyền thông không dây về chất lượng truyền tín hiệu.
2Không gian: Trong lĩnh vực hàng không vũ trụ, kết nối đồng trục RF loại N cũng đóng một vai trò quan trọng. Nó có thể chịu được các điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cao, nhiệt độ thấp, độ ẩm, vv.và duy trì một điều kiện làm việc ổn định để đảm bảo độ tin cậy của truyền tín hiệu.
3Hệ thống radar: Vì các đầu nối đồng trục RF loại N hỗ trợ phạm vi tần số tín hiệu lên đến 18GHz, chúng cũng được sử dụng rộng rãi trong hệ thống radar.Nó có thể đáp ứng nhu cầu của hệ thống radar cho truyền tín hiệu tần số cao.
4Các thiết bị thử nghiệm: Các đầu nối đồng trục RF loại N cũng là một phần không thể thiếu của các thiết bị thử nghiệm.Các phương pháp kết nối đa dạng và khả năng tương thích tốt giúp nó đáp ứng nhu cầu của các kịch bản thử nghiệm khác nhau.
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Các bộ sưu tập cáp RF |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Hướng dẫn sóng đến bộ điều chỉnh đồng trục |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| MCX/MMCX RF Connector |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| Bộ kết nối RF BNCCác bộ kết nối sóng milimét (2.4mm, 2.92mm) |
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
