Thông tin chi tiết sản phẩm:
Thanh toán:
|

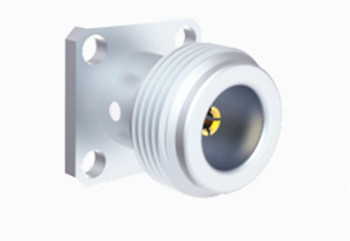

| Tên sản phẩm: | Đầu nối đồng trục RF loại N | mạ: | Mạ vàng/Mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Phạm vi tần số: | DC~11GHz |
| Mô hình: | N-KFB2G-15 | Giới tính: | nữ giới |
| Làm nổi bật: | Bộ kết nối đồng trục nữ N bán cứng,DC-11GHz N đầu nối đồng trục nữ,Thép không gỉ N Bộ kết nối đồng trục nữ |
||
Các đầu nối loại N là các khớp nối đồng trục có sợi dây được biết đến với tính chất chống rung động mạnh mẽ và đặc điểm điện tuyệt vời.Các đầu nối này rất linh hoạt., tương thích với các loại cáp RF khác nhau và được sử dụng rộng rãi trong hàng không, hàng không vũ trụ, hệ thống radar, truyền thông vi sóng, truyền số và các dụng cụ thử nghiệm và đo lường.
Chúng tôi cung cấp dịch vụ tùy chỉnh cho một loạt các kết nối loại N để đáp ứng các yêu cầu cụ thể của khách hàng.
Chúng tôi cung cấp dịch vụ tùy chỉnh cho một loạt các kết nối loại N và bộ chuyển đổi để đáp ứng các yêu cầu cụ thể của khách hàng.tùy chọn gắn flange hoặc lắp ngăn chắn, chúng tôi có thể điều chỉnh sản phẩm của chúng tôi để phù hợp với nhu cầu duy nhất của bạn.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng, bọc vàng |
| Đàn bà | Phosphor, đồng, bọc vàng | |
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken Passivated |
| Shell / Nhà chứa | Đồng Thép không gỉ | Bọc vàng Passivation |
| Clamp cáp | Đồng | Bọc niken |
| Máy cách nhiệt | PTFE | |
| Ghi đệm | Cao su silicone | |
| Độ bền | 500 chu kỳ | |

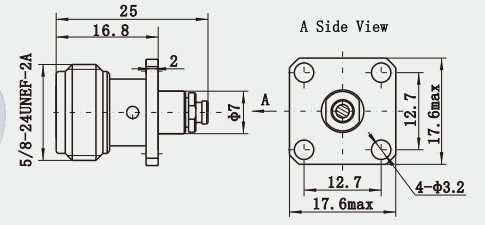

Sơ vẽ chi tiết
Đặc điểm:
1Phương pháp chấm dứt
Snap / Solder.
Cắt/làm hàn.
Loại có thể thay thế.
Được hàn hoặc hàn / hàn.
2. Phân loại hình dạng
Loại thẳng hoặc góc phải.
Loại sườn 4 lỗ, loại nén, loại vách ngăn, loại bảng 2 lỗ, loại bảng 4 lỗ hoặc loại không phù hợp.
Ứng dụng:
1. Hàng không vũ trụ: Trong lĩnh vực hàng không vũ trụ, kết nối đồng trục RF loại N cũng đóng một vai trò quan trọng. Nó có thể chịu được điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cao, nhiệt độ thấp, độ ẩm,...và duy trì một điều kiện làm việc ổn định để đảm bảo độ tin cậy của truyền tín hiệu.
2Hệ thống radar: Vì kết nối đồng trục RF loại N hỗ trợ phạm vi tần số tín hiệu lên đến 18GHz, chúng cũng được sử dụng rộng rãi trong hệ thống radar.Nó có thể đáp ứng nhu cầu của hệ thống radar cho truyền tín hiệu tần số cao.
3Các thiết bị thử nghiệm: Các đầu nối đồng trục RF loại N cũng là một phần không thể thiếu của các thiết bị thử nghiệm.Các phương pháp kết nối đa dạng và khả năng tương thích tốt giúp nó đáp ứng nhu cầu của các kịch bản thử nghiệm khác nhau.
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Các bộ sưu tập cáp RF |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Hướng dẫn sóng đến bộ điều chỉnh đồng trục |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| MCX/MMCX RF Connector |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| Máy kết nối sóng milimét (mm, 2.92mm) |
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
