Thông tin chi tiết sản phẩm:
Thanh toán:
|

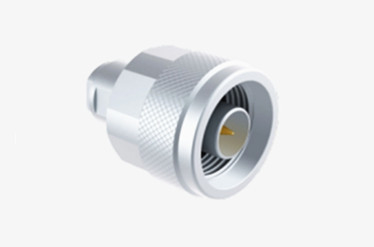

| Tên sản phẩm: | Đầu nối đồng trục RF loại N | mạ: | Bọc vàng/bọc niken |
|---|---|---|---|
| Giới tính: | Nam giới | Phạm vi tần số: | DC~11GHz |
| Mô hình: | N-JB3G-2 | Kháng trở: | 50Ω |
| Làm nổi bật: | Bộ kết nối đồng trục RF thép không gỉ,DC-11GHz RF Coaxial Connector |
||
Các đầu nối loại N là các đầu nối đồng trục có sợi được biết đến với tính chất chống rung động mạnh mẽ và đặc điểm điện tuyệt vời, thường hoạt động trong phạm vi tần số 11 GHz.Tuy nhiên, các mô hình tiên tiến của chúng tôi có thể hỗ trợ tần số lên đến 18 GHz. Các đầu nối này linh hoạt và tương thích với các loại cáp RF khác nhau, làm cho chúng được sử dụng rộng rãi trong các ngành công nghiệp như hàng không,hàng không vũ trụ, hệ thống radar, truyền thông vi sóng, truyền thông kỹ thuật số và các thiết bị thử nghiệm và đo lường.
Chúng tôi cung cấp dịch vụ tùy chỉnh cho một loạt các kết nối loại N và bộ chuyển đổi để đáp ứng các yêu cầu cụ thể của khách hàng.tùy chọn gắn flange hoặc lắp ngăn chắn, chúng tôi có thể điều chỉnh sản phẩm của chúng tôi để phù hợp với nhu cầu duy nhất của bạn.
Thông số kỹ thuật
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng,
Bọc niken |
| Đàn bà | Phosphor Bronze,
Bọc niken |
|
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken |
| Shell / Nhà chứa | Đồng, thép không gỉ |
Bọc niken |
| Clamp cáp | Đồng | Bọc niken |
| Máy cách nhiệt | PTFE | |
| Ghi đệm | Cao su silicone | |
| Độ bền | 500 chu kỳ | |

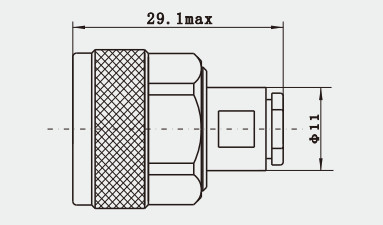

Sơ vẽ chi tiết
Đặc điểm:
1. Truyền băng thông rộng: hỗ trợ một loạt các tần số tín hiệu, từ 0 đến 11GHz.
2Mất ít: Sử dụng vật liệu chất lượng cao và quy trình sản xuất chính xác, sự mất mát được tạo ra trong quá trình truyền tín hiệu là cực kỳ thấp,giúp cải thiện hiệu quả và chất lượng truyền tín hiệu.
3. Bảo vệ cao: vỏ thường được làm bằng vật liệu kim loại với hiệu suất bảo vệ điện từ tốt,có thể ngăn chặn hiệu quả ảnh hưởng của nhiễu điện từ bên ngoài đối với truyền tín hiệu.
4Độ bền mạnh: Sau khi điều trị và thử nghiệm đặc biệt, nó có thể hoạt động ổn định trong điều kiện môi trường khắc nghiệt (như nhiệt độ cao, nhiệt độ thấp, độ ẩm, v.v.).) và có tuổi thọ dài.
5. Dễ dàng vận hành: việc sử dụng kết nối niềng làm cho các đầu nối dễ dàng và nhanh chóng để kết nối và tháo rời.và phù hợp với nhiều môi trường ngoài trời khác nhau.
Khả năng tương thích tốt: Khả năng tương thích với nhiều loại cáp, bao gồm cả cáp bán cứng và cáp linh hoạt, vv, làm cho nó có thể áp dụng rộng rãi hơn trong các ứng dụng thực tế.
Ứng dụng:
1Thiết bị truyền thông không dây: Các đầu nối đồng trục RF loại N đóng một vai trò quan trọng trong thiết bị truyền thông không dây để kết nối và truyền tín hiệu RF.Do truyền băng thông rộng của nó, mất mát thấp, bảo vệ cao và độ bền, nó có thể đáp ứng các yêu cầu cao của thiết bị truyền thông không dây về chất lượng truyền tín hiệu.
2Không gian: Trong lĩnh vực hàng không vũ trụ, kết nối đồng trục RF loại N cũng đóng một vai trò quan trọng. Nó có thể chịu được các điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cao, nhiệt độ thấp, độ ẩm, vv.và duy trì một điều kiện làm việc ổn định để đảm bảo độ tin cậy của truyền tín hiệu.
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Các bộ sưu tập cáp RF |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Hướng dẫn sóng đến bộ điều chỉnh đồng trục |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| MCX/MMCX RF Connector |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| Bộ kết nối RF BNCCác bộ kết nối sóng milimét (2.4mm, 2.92mm) |
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
