Thông tin chi tiết sản phẩm:
Thanh toán:
|

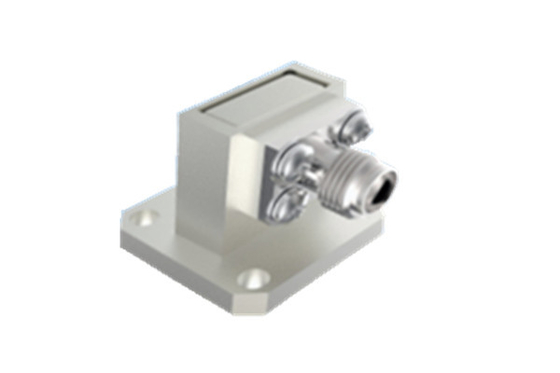

| Tên sản phẩm: | Bộ chuyển đổi ống dẫn sóng đồng trục RF 2.92 | Công suất sóng liên tục: | 2W |
|---|---|---|---|
| Tần số: | (187,5/a)GHz~(285,7/a)GHz | Vật liệu chống điện: | ≥5000MΩ |
| Ứng dụng: | Giao tiếp | Vật liệu: | Đồng |
| Nhiệt độ lưu trữ định mức Nhiệt độ: | -55°C~+100°C | Phạm vi nhiệt độ hoạt động: | -65°C~+125°C |
| Làm nổi bật: | Phương tiện truyền thông bên cung cấp đồng trục Adapter,BJ260 Bộ điều chỉnh đồng trục cấp bên,2.92 Type Side Feed Coaxial Adapter |
||
Công ty chúng tôi chuyên sản xuất các bộ chuyển đổi dẫn sóng đồng trục được thiết kế riêng cho các ứng dụng tàu vũ trụ, có sẵn trong hai cấu hình khác nhau: trực tiếp và bên cạnh.
Các bộ chuyển đổi này được thiết kế để hoạt động trên một phổ tần số rộng từ 5,3GHz đến 110GHz.BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, và BJ900.trong số những người khácMỗi mô hình được thiết kế chính xác để hỗ trợ toàn bộ băng thông của loại dẫn sóng tương ứng.
Các tính năng chính của các bộ chuyển đổi dẫn sóng của chúng tôi bao gồm cấu trúc mạnh mẽ, kích thước bên ngoài nhỏ gọn, hiệu suất điện tuyệt vời với tính nhất quán cao và thiết kế nhẹ (≤20 gram).Những đặc điểm này làm cho chúng được ưa thích trong các ứng dụng tàu vũ trụ khác nhau, đảm bảo kết nối và hiệu suất tối ưu trong môi trường hàng không không gian đầy thách thức.
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Các thông số chính | |||
| Năng lượng sóng liên tục | 2W | ||
| Phạm vi tần số | (187.5/a) GHz~(285.7/a) GHz,a là kích thước bên dài cổng dẫn sóng | ||
| Phạm vi nhiệt độ hoạt động | -65°C~+125°C | ||
| Kháng cách nhiệt | ≥ 5000MΩ | ||
| Các loại khác | |||
| Độ dày mạ | Độ dày của lớp mạ vàng trên giao tiếp giữa ≥ 1,27μm | ||
| Độ xốp lớp phủ | Axit nitric pha loãng | Trong một thùng chứa trong suốt với trọng lượng đặc biệt là 1,316 (nhiệt độ 25 °C ± 3 °C), 30s | |
| Axit nitric tập trung | Nồng độ tinh khiết phân tích 68% trong một thùng ở 25 °C ± 3 °C, 20 phút | ||
| Nhiệt độ lưu trữ định danh | -55°C~+100°C | ||

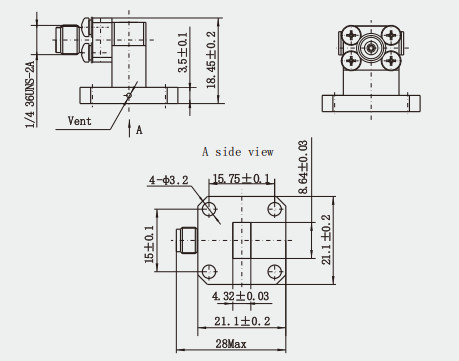

Hình vẽ phác thảo:(mm)
Đặc điểm:
1Thiết kế cấu trúc: Các bộ chuyển đổi đồng trục dẫn sóng loại hàng không vũ trụ thường áp dụng cấu trúc chuyển đổi trở kháng từng bước, giúp đạt được sự phù hợp trở ngại tốt hơn,do đó làm giảm sự phản xạ và mất sóng điện từNgoài ra,Thiết kế cấu trúc bao gồm các khoang trên và dưới để cho phép kiểm soát chính xác các bước khớp trong quá trình chế biến và để tiếp tục cải thiện tính đồng nhất của thiết bị và hiệu suất điện.
2Khả năng thích nghi với môi trường: Các bộ điều chỉnh đồng trục dẫn sóng cấp không gian cần thích nghi với môi trường không gian khắc nghiệt, bao gồm rung động cú sốc, chân không nhiệt và các điều kiện khác.Chúng sẽ được thiết kế với sự bảo vệ khả năng thích nghi với môi trường, và khả năng thích nghi với môi trường của các thiết bị sẽ được cải thiện thông qua các vật liệu ưa thích, các quy trình được cải thiện và thiết kế cấu trúc tốt hơn.
Ứng dụng:
1Truyền thông vệ tinh: Trong các hệ thống truyền thông vệ tinh, bộ điều hợp trục dẫn sóng cấp tàu vũ trụ được sử dụng để kết nối các thành phần khác nhau trên vệ tinh, chẳng hạn như ăng-ten,Bộ khuếch đại và bộ lọc, để đảm bảo sự ổn định và đáng tin cậy của truyền tín hiệu.
2Hệ thống radar: Trong hệ thống radar tàu vũ trụ, các bộ chuyển đổi này được sử dụng để cho phép truyền và xử lý hiệu quả các tín hiệu radar,cải thiện độ chính xác phát hiện và phạm vi của hệ thống radar.
Danh mục sản phẩm:
1.85 series
2.4loạt
2.92loạt
SMAloạt
Dòng SMP
Dòng SMPM
Sản phẩm cách nhiệt thủy tinh
Bộ điều chỉnh dẫn sóng đồng trục
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối SMA, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạn.
