Thông tin chi tiết sản phẩm:
Thanh toán:
|

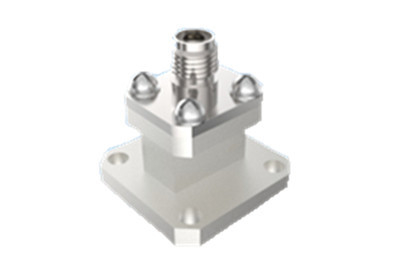

| Tên sản phẩm: | Bộ chuyển đổi ống dẫn sóng đồng trục RF 2.92 | Công suất sóng liên tục: | 2W |
|---|---|---|---|
| Tần số: | (187,5/a)GHz~(285,7/a)GHz | Vật liệu chống điện: | ≥5000MΩ |
| Ứng dụng: | Giao tiếp | Vật liệu: | Đồng |
| Nhiệt độ lưu trữ định mức Nhiệt độ: | -55°C~+100°C | Phạm vi nhiệt độ hoạt động: | -65°C~+125°C |
| Làm nổi bật: | BJ220 Bộ điều chỉnh dẫn sóng,2.92 Loại bộ điều chỉnh dẫn sóng,Bộ điều chỉnh dẫn sóng nguồn cấp trực tiếp |
||
Công ty chúng tôi sản xuất các bộ chuyển đổi dẫn sóng đồng trục cho tàu vũ trụ, có sẵn trong hai hình thức cấu trúc: trực tiếp và bên cạnh.
Các bộ chuyển đổi này phục vụ một phạm vi tần số rộng trải dài từ 5,3GHz đến 110GHz. Các cổng dẫn sóng hình chữ nhật được cung cấp ở đầu dẫn sóng bao gồm các kích thước khác nhau bao gồm BJ70, BJ84, BJ100,BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, và BJ900. Về mặt đồng trục, các giao diện tương thích với loạt SMA, loạt 2,92mm, loạt 2,4mm và loạt 1,85mm,trong số những người khácĐáng chú ý, mỗi mô hình được thiết kế kỹ lưỡng để hỗ trợ toàn bộ băng thông của loại dẫn sóng tương ứng.
Các tính năng chính của các bộ chuyển đổi dẫn sóng của chúng tôi bao gồm cấu trúc mạnh mẽ, kích thước bên ngoài nhỏ gọn, hiệu suất điện đặc biệt kết hợp với sự nhất quán cao,và thiết kế nhẹ (≤ 20 gram)Những thuộc tính này đã khiến chúng được ưa chuộng cao trong các ứng dụng tàu vũ trụ đa dạng, đảm bảo kết nối và hiệu suất tối ưu trong môi trường hàng không vũ trụ đòi hỏi.
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Các thông số chính | |||
| Năng lượng sóng liên tục | 2W | ||
| Phạm vi tần số | (187.5/a) GHz~(285.7/a) GHz,a là kích thước bên dài cổng dẫn sóng | ||
| Phạm vi nhiệt độ hoạt động | -65°C~+125°C | ||
| Kháng cách nhiệt | ≥ 5000MΩ | ||
| Các loại khác | |||
| Độ dày mạ | Độ dày của lớp mạ vàng trên giao tiếp giữa ≥ 1,27μm | ||
| Độ xốp lớp phủ | Axit nitric pha loãng | Trong một thùng chứa trong suốt với trọng lượng đặc biệt là 1,316 (nhiệt độ 25 °C ± 3 °C), 30s | |
| Axit nitric tập trung | Nồng độ tinh khiết phân tích 68% trong một thùng ở 25 °C ± 3 °C, 20 phút | ||
| Nhiệt độ lưu trữ định danh | -55°C~+100°C | ||

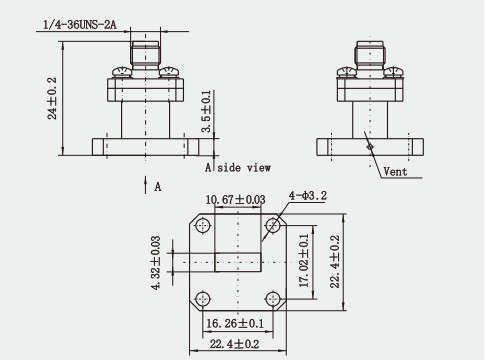

Hình vẽ phác thảo:(mm)
Đặc điểm:
1- Tương thích tốt: Mặc dù có sự tương đồng kích thước giữa các đầu nối đồng trục 2,92mm và đầu nối SMA và 3,5mm,chúng khác nhau trong các lĩnh vực như tần số tối đa và vật liệu điện áp cách nhiệt, do đó cần phải cẩn thận khi kết nối chúng để tính đến các hiệu ứng hiệu suất có thể.
2- Hiệu suất điện tuyệt vời: Đường dẫn sóng đến các bộ chuyển đổi đồng trục 2,92 có hiệu suất điện tuyệt vời, ví dụ như mất đi trở lại lớn hơn 16 dB,có nghĩa là họ duy trì sự toàn vẹn tín hiệu cao khi truyền tín hiệu.
3. Phạm vi ứng dụng rộng rãi: Các bộ chuyển đổi đồng trục dẫn sóng đến 2,92 được sử dụng rộng rãi trong nhiều hệ thống radar, thiết bị thử nghiệm và hệ thống tín hiệu tàu điện ngầm và sân bay, v.v.Các ứng dụng này có yêu cầu rất cao về truyền tín hiệu, và yêu cầu các bộ chuyển đổi có hiệu suất cao và độ tin cậy cao.
Ứng dụng:
1Thiết bị thử nghiệm: Trong các hệ thống thử nghiệm và đo trong lò vi sóng, 2.Các bộ chuyển đổi đồng trục dẫn sóng được sử dụng để kết nối thiết bị thử nghiệm với thiết bị đang được thử nghiệm để đảm bảo truyền tín hiệu thử nghiệm chính xác.
2Hệ thống vi sóng y tế: Trong thiết bị điều trị vi sóng y tế, 2.Các bộ chuyển đổi đồng trục dẫn sóng được sử dụng để chuyển đổi tín hiệu đầu ra đồng trục của thiết bị điều trị vi sóng thành hình thức dẫn sóng phù hợp cho điều trị bệnh nhân.
3Viện nghiên cứu: Trong phòng thí nghiệm vi sóng của các viện nghiên cứu, 2.92 Waveguide Coaxial Converter là một công cụ quan trọng cho các thí nghiệm vi sóng và giảng dạy.được sử dụng để kết nối các thiết bị và dụng cụ vi sóng khác nhau.
Danh mục sản phẩm:
1.85 series
2.4loạt
2.92loạt
SMAloạt
Dòng SMP
Dòng SMPM
Sản phẩm cách nhiệt thủy tinh
Bộ điều chỉnh dẫn sóng đồng trục
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối SMA, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạn.
