Thông tin chi tiết sản phẩm:
Thanh toán:
|

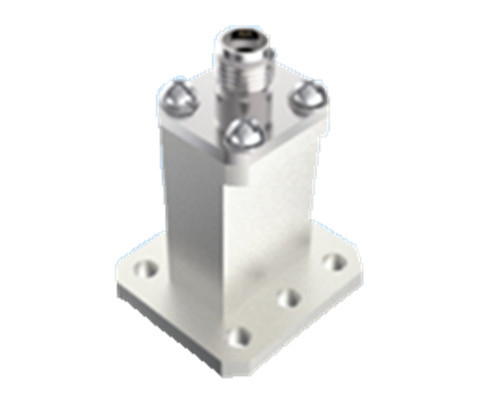

| Tên sản phẩm: | Bộ chuyển đổi ống dẫn sóng đồng trục RF 2.92 | Công suất sóng liên tục: | 2W |
|---|---|---|---|
| Tần số: | (187,5/a)GHz~(285,7/a)GHz | Vật liệu chống điện: | ≥5000MΩ |
| Ứng dụng: | Giao tiếp | Vật liệu: | Đồng |
| Nhiệt độ lưu trữ định mức Nhiệt độ: | -55°C~+100°C | Phạm vi nhiệt độ hoạt động: | -65°C~+125°C |
| Làm nổi bật: | 2.92 Loại bộ điều chỉnh dẫn sóng,Bộ điều chỉnh dẫn sóng hiệu suất cao,BJ180 Bộ điều chỉnh dẫn sóng |
||
Các bộ chuyển đổi dẫn sóng đồng trục cho tàu vũ trụ được sản xuất bởi công ty chúng tôi được chia thành hai hình thức cấu trúc, trực tiếp và bên cạnh.
Các bộ chuyển đổi dẫn sóng đồng trục cho tàu vũ trụ được chia thành truyền trực tiếp và truyền bên, với dải tần số từ 5,3 GHz đến 110 GHz.
Các cổng dẫn sóng hình chữ nhật ở đầu dẫn sóng là BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,giao diện đầu đồng trục giao diện cuối cùng với dòng SMA, 2.92 series, 2.4 series, 1.85 series, vv Mỗi sản phẩm cổng dẫn sóng bao gồm toàn bộ băng thông dẫn sóng.
Mỗi loại sản phẩm cổng dẫn sóng bao gồm toàn bộ băng thông dẫn sóng, và các sản phẩm có cấu trúc đáng tin cậy, kích thước bên ngoài nhỏ, hiệu suất điện và tính nhất quán tuyệt vời.và trọng lượng nhẹ (≤20g), vv Chúng đã được sử dụng rộng rãi trong nhiều loại tàu vũ trụ.
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Các thông số chính | |||
| Năng lượng sóng liên tục | 2W | ||
| Phạm vi tần số | (187.5/a) GHz~(285.7/a) GHz,a là kích thước bên dài cổng dẫn sóng | ||
| Phạm vi nhiệt độ hoạt động | -65°C~+125°C | ||
| Kháng cách nhiệt | ≥ 5000MΩ | ||
| Các loại khác | |||
| Độ dày mạ | Độ dày của lớp mạ vàng trên giao tiếp giữa ≥ 1,27μm | ||
| Độ xốp lớp phủ | Axit nitric pha loãng | Trong một thùng chứa trong suốt với trọng lượng đặc biệt là 1,316 (nhiệt độ 25 °C ± 3 °C), 30s | |
| Axit nitric tập trung | Nồng độ tinh khiết phân tích 68% trong một thùng ở 25 °C ± 3 °C, 20 phút | ||
| Nhiệt độ lưu trữ định danh | -55°C~+100°C | ||

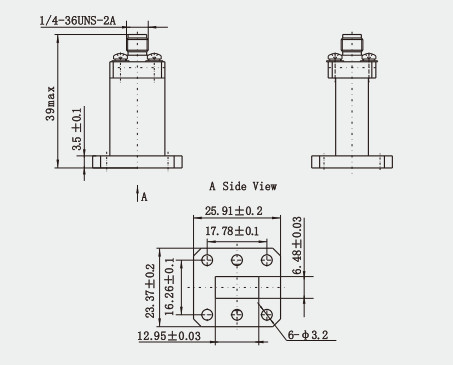

Hình vẽ phác thảo:(mm)
Đặc điểm:
1. Khả năng tương thích mạnh mẽ: Máy chuyển đổi đồng trục dẫn sóng tương thích với nhiều loại cáp RF, bao gồm cả cáp bán cứng và cáp linh hoạt,làm cho nó có thể áp dụng rộng rãi hơn trong các ứng dụng thực tế.
2- Phạm vi ứng dụng rộng: Máy chuyển đổi đồng trục dẫn sóng được sử dụng rộng rãi trong hệ thống ăng ten, hệ thống truyền thông vi sóng, hệ thống radar,Thiết bị thử nghiệm và các lĩnh vực khác để thực hiện chuyển đổi năng lượng giữa các phương tiện truyền tải khác nhau- Chuyển đổi năng lượng hiệu quả cao: Thiết kế của bộ chuyển đổi đồng trục dẫn sóng dựa trên sự khác biệt trong đặc điểm lan truyền sóng điện từ trong các phương tiện truyền tải khác nhau,và nhận ra chuyển đổi năng lượng hiệu quả cao giữa đường dẫn sóng và đường đồng trục thông qua thiết kế cấu trúc hợp lý và lựa chọn tham số.
Ứng dụng:
1Truyền thông vệ tinh: Các bộ chuyển đổi đồng trục dẫn sóng cũng có thể áp dụng trong lĩnh vực truyền thông vệ tinh,đặc biệt là khi cần thiết để kết nối đường đồng trục của trạm mặt đất với hệ thống dẫn sóng trên vệ tinh.
2Truyền thông không dây và vi sóng công nghiệp: Trong truyền thông không dây và ứng dụng vi sóng công nghiệp,Bộ chuyển đổi đồng trục dẫn sóng được sử dụng để kết nối các thành phần RF khác nhau để truyền và phân phối tín hiệu hiệu quả.
3Hệ thống thử nghiệm và đo lường: Trong các hệ thống thử nghiệm và đo lường trong trường vi sóng RF,Các bộ chuyển đổi đồng trục dẫn sóng được sử dụng để kết nối các thiết bị thử nghiệm với thiết bị đang được thử nghiệm để đảm bảo độ chính xác của kết quả đo..
