Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điểm: | Đầu nối sóng milimet | Giới tính: | nữ giới |
|---|---|---|---|
| Vật liệu: | đồng thau/thép không gỉ | Từ khóa: | Đầu nối MMW 2.4mm |
| mạ: | Mạ vàng/Thụ động | Ứng dụng: | RF |
| Loại kết nối: | Đầu nối mặt bích 4 lỗ | ||
| Làm nổi bật: | 2.4mm phụ nữ Microstrip RF Connector,Bộ kết nối RF 4 lỗ Flange Microstrip,Bộ kết nối RF bằng thép không gỉ |
||

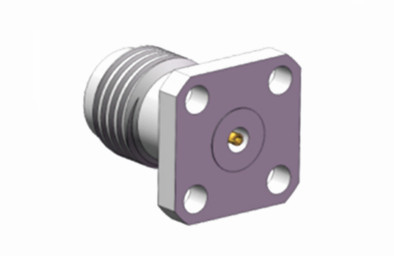

2.4mm nữ Microstrip RF Connector Vật liệu thép không gỉ với 4 lỗ Flange
Các đầu nối 2,4mm đại diện cho một lớp đầu nối sóng milimet hiệu suất cao (MMW), hoạt động ở tần số lên đến 50GHz.Chúng sử dụng một giao diện không khí với một kết nối dây và được phân biệt bởi kích thước nhỏ gọn của chúng, cấu trúc nhẹ, tần số hoạt động cao, và kết nối đáng tin cậy.Những thuộc tính này làm cho chúng rất hữu ích trong các phép đo sóng vi sóng tần số cao và các ứng dụng sóng milimet.
Các ứng dụng RF và vi sóng chung thường sử dụng các đầu nối đồng trục 2.4mm 50Ohm chính xác cao.Các kết nối này phục vụ trong nhiều môi trường thử nghiệm và đo lường khác nhau, bao gồm truyền thông di động đến vệ tinh, đảm bảo thiết bị thích hợp và kết nối kết nối cáp.các đầu nối này được xây dựng để chịu đựng sử dụng lặp đi lặp lạiChúng được thiết kế với một chất điện áp không khí và kết hợp một hỗ trợ nhựa mất mát thấp cho dây dẫn trung tâm, nâng cao hiệu quả và chức năng tổng thể của chúng.

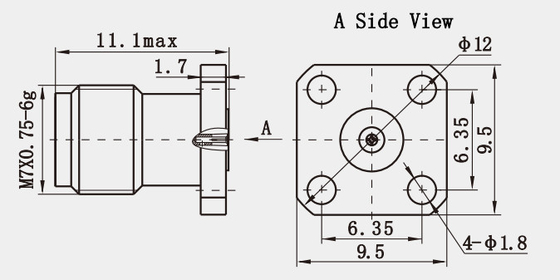

Thông số kỹ thuật(mm):
| Kháng trở | 50 Ω |
| Phạm vi tần số | DC - 40 GHz |
| Đánh giá điện áp | 150 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 500 VRMS (tối đa mực nước biển) |
|
Tỷ lệ sóng cố định điện áp |
≤ 13 |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 4,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,5 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa |
Đồng, bọc vàng |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
| Mất tích nhập | < 0,04 sqrt ((f (((GHz)) dB |
| Phạm vi nhiệt độ | -65 °C~+165 °C |
| Đinh liên lạc | Bọc vàng |
Đặc điểm:
1. Mất đầu vào thấp:
Được thiết kế để giảm thiểu tổn thất truyền tín hiệu, đầu nối RF thép không gỉ 2,4mm cung cấp tổn thất chèn rất thấp.đặc biệt là trong các ứng dụng tần số cao.
2Phạm vi tần số cao:
Hỗ trợ tần số từ DC đến 50GHz, đầu nối này phù hợp với nhiều ứng dụng tần số cao. Hiệu suất của nó làm cho nó lý tưởng cho các hệ thống truyền thông hiện đại và hệ thống radar.
3- Khả năng tương thích kích thước:
Hoạt động tương thích với kích thước 1,85mm, đầu nối RF thép không gỉ 2,4mm có thể được sử dụng thay thế với đầu nối 1,85mm trong cùng một hệ thống,tạo thuận tiện cho thiết kế và nâng cấp hệ thống.
Ứng dụng:
1Ứng dụng ăng-ten
Kết nối ăng-ten hiệu suất cao: Các đầu nối 2,4mm được sử dụng rộng rãi trong các kết nối ăng-ten hiệu suất cao do phạm vi tần số cao và đặc điểm mất tích chèn thấp.trong các hệ thống truyền thông không dây và hệ thống tiếp nhận vệ tinh, các đầu nối này đảm bảo sự ổn định truyền tín hiệu và giảm thiểu mất năng lượng.
Môi trường ngoài trời khắc nghiệt: Nhờ vật liệu cơ thể thụ động bằng thép không gỉ, đầu nối 2,4mm có khả năng chống ăn mòn và phù hợp với môi trường ngoài trời khắc nghiệt,như ăng-ten trạm cơ sở truyền thông di động.
2Ứng dụng âm thanh
Thiết bị âm thanh chuyên nghiệp: Trong thiết bị âm thanh chuyên nghiệp, đặc biệt là nơi cần truyền tần số cao, đầu nối 2,4mm cung cấp một phương pháp kết nối đáng tin cậy và hiệu suất cao.Điều này đảm bảo truyền âm thanh trung thực cao trong các hệ thống âm thanh tiên tiến và thiết bị ghi âm chuyên nghiệp.
Hệ thống âm thanh trực tiếp: Đối với các buổi hòa nhạc, nhà hát và các sự kiện lớn khác, các đầu nối 2,4mm được ưa thích để kết nối các thiết bị âm thanh khác nhau, chẳng hạn như loa và máy trộn,do độ bền và khả năng tái sử dụng.
