Thông tin chi tiết sản phẩm:
Thanh toán:
|
Điểm: | Đầu nối sóng milimet | Giới tính: | nữ giới |
---|---|---|---|
Vật liệu: | Đồng | Từ khóa: | Đầu nối MMW 2.4mm |
mạ: | Mạ vàng | Ứng dụng: | RF |
Loại kết nối: | Đầu nối mặt bích 2 lỗ | ||
Làm nổi bật: | Bộ kết nối đồng trục MMW RF tần số cao,2.4mm phụ nữ Flange Panel Connector |

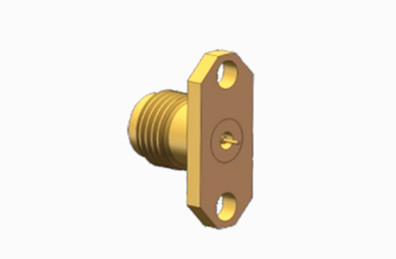

2.4mm Phụ nữ đồng vàng mạ Flange RF MMW đồng trục kết nối
Dòng sản phẩm 2,4mm bao gồm các đầu nối sóng milimet hiệu suất cao (MMW) hoạt động ở tần số lên đến 50 GHz. Sử dụng giao diện không khí và kết nối dây,các kết nối tự hào thuộc tính như kích thước nhỏ gọnChúng được sử dụng rộng rãi trong các phép đo sóng vi sóng tần số cao và các ứng dụng sóng milimet.
Các kết nối đồng trục 2.4mm 50 Ohm chính xác được thiết kế cho các ứng dụng RF và vi sóng phổ quát.bao gồm truyền thông di động và vệ tinhĐược làm từ thép không gỉ bền, các đầu nối này được xây dựng để chịu đựng việc sử dụng lặp đi lặp lại.Chúng được thiết kế với một điện áp không khí và kết hợp một hỗ trợ nhựa mất mát thấp cho dây dẫn trung tâm, nâng cao hiệu suất và tuổi thọ của chúng.

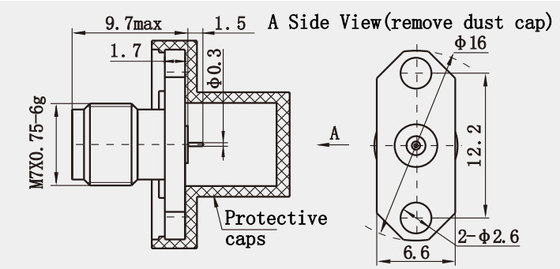

Thông số kỹ thuật(mm):
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
Kháng trở | 50 Ω |
Phạm vi tần số | DC - 40GHz |
Đánh giá điện áp | 150 VRMS (tối đa mực nước biển) |
Dòng điện đệm chịu điện áp | 500 VRMS (tối đa mực nước biển) |
Tỷ lệ sóng cố định điện áp |
≤ 13 |
Kháng tiếp xúc | Trình dẫn trung tâm ≤ 4,0 mΩ |
Đường dẫn bên ngoài ≤ 2,5 mΩ | |
Kháng cách nhiệt | ≥ 5000 MΩ |
Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
Đàn bà Jack: BeCu, bọc vàng | |
Sự liên lạc kiên cường | BeCu, bọc niken |
Cơ thể / Shell / Nhà chứa |
Đồng, bọc vàng |
Máy cách nhiệt | PEI |
Ghi đệm | Cao su silicone |
Nhiệt độ | -55°C ~ +125°C |
Độ bền | 500 chu kỳ |
Vòng xoắn | 0.79 ~ 1.13 N.m |
Mất tích nhập | < 0,04 sqrt ((f (((GHz)) dB |
Phạm vi nhiệt độ | -65 °C~+165 °C |
Đinh liên lạc | Bọc vàng |
Đặc điểm:
Bộ kết nối này được thiết kế để xử lý các dải tần số lên đến 50GHz, với một trở kháng đặc trưng là 50Ω. Nó sử dụng một chất điện đệm không khí để đạt được truyền hiệu suất cao.nó tương thích về kích thước với SMA hiện có, 3,5mm và 2,92mm kết nối, cho phép lắp đặt chính xác và kết hợp các tính năng vượt trội của các thiết kế trước đây tại giao diện kết nối.Các ổ cắm của đầu nối này được thiết kế với bốn khe cắm, làm tăng tính linh hoạt và giảm mài mòn trên dây dẫn bên trong, do đó tăng độ tin cậy hoạt động.
Ứng dụng:
1Thiết bị truyền thông: Do hiệu suất tần số cao tuyệt vời của nó, đầu nối này được sử dụng rộng rãi trong việc kết nối ăng-ten và thiết bị truyền thông.đảm bảo sự ổn định và hiệu quả trong truyền tín hiệu.
2Thiết bị: Trong thiết bị thử nghiệm và đo lường, đầu nối sóng 2,4mm thường được sử dụng trong các máy phân tích mạng, các máy phân tích phổ,và các dụng cụ chính xác cao khác để đảm bảo độ chính xác trong phép đo.
3. Hệ thống RFID và SDR: Hệ thống nhận dạng tần số vô tuyến (RFID) và hệ thống định nghĩa vô tuyến (SDR) yêu cầu các đầu nối có tần số cao và độ tin cậy, trong đó 2.Kết nối sóng 4mm cũng thể hiện hiệu suất tuyệt vời.
