Thông tin chi tiết sản phẩm:
Thanh toán:
|

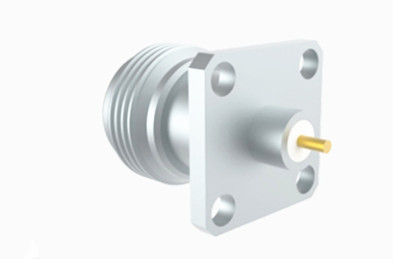

| Tên sản phẩm: | Bộ kết nối đồng trục RF loại N | mạ: | mạ niken |
|---|---|---|---|
| VSWR: | ≤1,3 | Phạm vi tần số: | DC~11GHz |
| Mô hình: | N-KFD209 | Kháng trở: | 50Ω |
| Làm nổi bật: | 4 lỗ Flange RF Coaxial Connector,Kết nối RF thẳng,N Bộ kết nối bộ điều hợp đồng trục RF nữ |
||
Các bộ kết nối N được thiết kế và sản xuất theo MIL-C-39012, sử dụng các kết nối niềng và không khí làm chất điện đệm,cung cấp hiệu suất điện vượt trội lên đến tần số 11GHzCác đầu nối chính xác được cung cấp bởi công ty chúng tôi có thể chứa tần số lên đến 18GHz và tương thích với một loạt các cáp tần số vô tuyến.Các đầu nối này được biết đến với khả năng chống sốc đặc biệt của họ, độ tin cậy cao và băng thông rộng, làm cho chúng được sử dụng rộng rãi trên các lĩnh vực như hàng không, hàng không vũ trụ, radar, truyền thông vi sóng, viễn thông kỹ thuật số,và đo sóng vi sóngHơn nữa, đầu nối loại N phục vụ như một đầu nối giao diện thử nghiệm phổ biến, tích hợp rộng rãi vào các dụng cụ thử nghiệm khác nhau.
Thông số kỹ thuật
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng, bọc vàng |
| Đàn bà | Phosphor, đồng, bọc vàng | |
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken Passivated |
| Shell / Nhà chứa | Đồng Thép không gỉ | Bọc vàng Passivation |
| Clamp cáp | Đồng | Bọc niken |
| Máy cách nhiệt | PTFE | |
| Ghi đệm | Cao su silicone | |
| Độ bền | 500 chu kỳ | |
Đặc điểm
| Bọc bằng vàng |
| Phép thu nhỏ |
| DC đến 40GHz |
| Kích thước nhỏ |
| Kích nối đẩy hoặc nhấp chuột |
| Hoàn toàn giải phóng, giới hạn giải phóng và trục mịn |
| PCB & đầu nối gắn cáp |
| Chọn nam và nữ, góc thẳng và góc phải |
| Phiên bản gắn cáp cho cả cáp linh hoạt và bán cứng |
| Loại bình thường và hermetic, Flange Mount & Thread-In Mount lựa chọn |

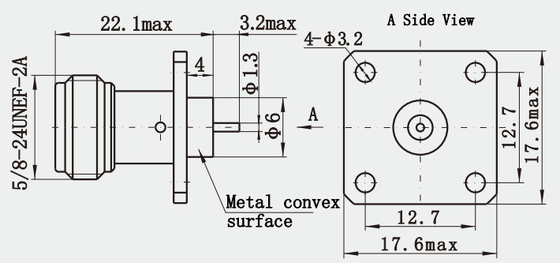

Sơ vẽ chi tiết
Ứng dụng
Thiết bị truyền thông: Các đầu nối loại N được sử dụng trong các thiết bị truyền thông khác nhau, bao gồm cả thiết bị vi sóng và hệ thống truyền thông kỹ thuật số, nơi chúng kết nối các cáp RF hoặc đường dây vi mạch trong các mạch RF.
Thiết bị thử nghiệm: Do hiệu suất bảo vệ tốt của chúng, các đầu nối loại N thường được sử dụng trong thiết bị thử nghiệm và đo lường để đảm bảo truyền tín hiệu chính xác và ngăn chặn nhiễu điện từ.
Quân đội và hàng không vũ trụ: Các đầu nối loại N được sử dụng rộng rãi trong truyền thông quân sự, hàng không vũ trụ và hệ thống phóng mặt đất do độ tin cậy cao và khả năng chống rung mạnh.
Thiết bị không dây: Trong các ứng dụng đặc biệt đòi hỏi mức độ bảo vệ cao, chẳng hạn như nhiệt độ cực cao, áp suất hoặc môi trường rung động, các đầu nối loại N là sự lựa chọn lý tưởng.
Hệ thống ăng-ten và radar: Các đầu nối loại N cũng phổ biến trong hệ thống ăng-ten và radar để đảm bảo truyền tín hiệu ổn định và các liên kết truyền thông chất lượng cao.
Thiết bị y tế: Trong một số thiết bị y tế chính xác cao, các đầu nối loại N cũng có thể được sử dụng để kết nối các cảm biến và truyền tín hiệu, đặc biệt là trong các ứng dụng đòi hỏi các đầu nối thu nhỏ.
Danh mục sản phẩm
| Bộ điều hợp RF |
| Các bộ sưu tập cáp RF |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Hướng dẫn sóng đến Adapter Coaxial |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| MCX/MMCX RF Connector |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| Bộ kết nối RF BNC Bộ kết nối sóng milimét (2.4mm, 2.92mm) |
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
