Thông tin chi tiết sản phẩm:
Thanh toán:
|

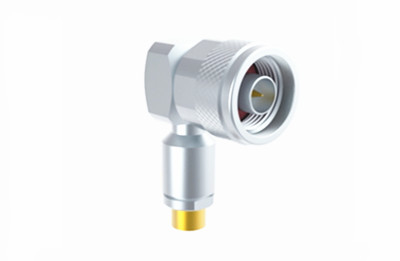

| Tên sản phẩm: | Đầu nối đồng trục RF loại N | mạ: | Bọc vàng/bọc niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Phạm vi tần số: | DC~11GHz |
| Mô hình: | N-JW206G-2 | Giới tính: | Nam giới |
| Làm nổi bật: | Kết nối RF thép không gỉ góc phải,N Type Male RF Connector,Kết nối cáp RF thép không gỉ |
||
Thông số kỹ thuật
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng, bọc vàng |
| Đàn bà | Phosphor, đồng, bọc vàng | |
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken Passivated |
| Shell / Nhà chứa | Đồng Thép không gỉ | Bọc vàng Passivation |
| Clamp cáp | Đồng | Bọc niken |
| Ghi đệm | Cao su silicone | |
| Máy cách nhiệt | PTFE | |
| Độ bền | 500 chu kỳ | |

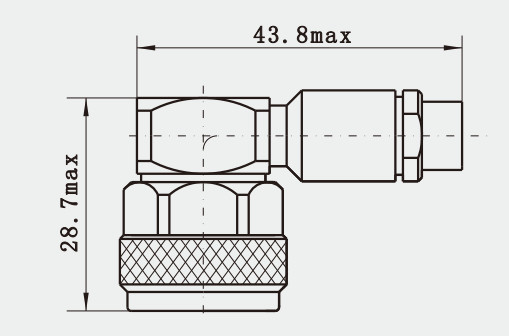

Sơ vẽ chi tiết
Ứng dụng:
* Hàng không và hàng không vũ trụ: Các kết nối loại N thường được sử dụngvà hệ thống giám sát.
* Hệ thống radar: Các đầu nối này được sử dụng trong hệ thống radar để cung cấp các kết nối đáng tin cậy và hiệu suất cao để truyền và nhận tín hiệu RF.
* Truyền thông vi sóng và không dây: Các đầu nối loại N được sử dụng trong các hệ thống vi sóng, chẳng hạn như truyền thông vệ tinh, trạm cơ sở di động và thiết bị mạng không dây.
* Các dụng cụ thử nghiệm và đo lường: Các đầu nối này được sử dụng trong thiết bị thử nghiệm, máy dao động, máy phân tích phổ và các dụng cụ đo lường khác để đảm bảo truyền tín hiệu chính xác và ổn định.
* Thiết bị y tế: Các đầu nối loại N được sử dụng trong thiết bị hình ảnh y tế, chẳng hạn như máy MRI và thiết bị tia X, để tạo điều kiện dễ dàng cho việc kết nối các cáp RF.
* Điện tử tiêu dùng: Các đầu nối này có thể được tìm thấy trong các thiết bị điện tử tiêu dùng khác nhau, bao gồm tivi, đài phát thanh và hệ thống âm thanh, để kết nối cáp RF và ăng-ten.
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Các bộ sưu tập cáp RF |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Hướng dẫn sóng đến Adapter Coaxial |
| MCX/MMCX RF Connector |
| Bộ kết nối RF SMP/SSMP |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| Máy kết nối sóng milimet (mm, 2.92mm) |
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
