Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Bộ kết nối đồng trục RF loại N | mạ: | Bọc vàng/bọc niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Phạm vi tần số: | DC~11GHz |
| Mô hình: | N-KFD19 | Giới tính: | nữ giới |
| Làm nổi bật: | Bộ kết nối đồng trục RF bọc niken,Bộ kết nối RF phụ nữ PCB Flange Mount,N Type PCB Mount RF Connector |
||
N-Type Connectors là các đầu nối đồng trục nối dây với khả năng chống rung tốt và đặc điểm điện, và phạm vi tần số điển hình lên đến 11 GHz.Phạm vi tần số của chúng ta có thể đạt tới 18 GHz.Chúng phù hợp với các loại cáp RF khác nhau và thường được sử dụng trong hàng không, hàng không vũ trụ, radar, vi sóng, truyền thông kỹ thuật số, thiết bị thử nghiệm và đo lường, v.v.Chúng tôi cung cấp tùy chỉnh cho các kết nối và bộ điều hợp loại N khác nhau để đáp ứng các yêu cầu của khách hàng khác nhau.chúng tôi có thể cung cấp giải pháp phù hợp với nhu cầu của bạn.
Thông số kỹ thuật
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng, bọc vàng |
| Đàn bà | Phosphor, đồng, bọc vàng | |
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken Passivated |
| Shell / Nhà chứa | Đồng Thép không gỉ | Bọc vàng Passivation |
| Clamp cáp | Đồng | Bọc niken |
| Ghi đệm | Cao su silicone | |
| Máy cách nhiệt | PTFE | |
| Độ bền | 500 chu kỳ | |

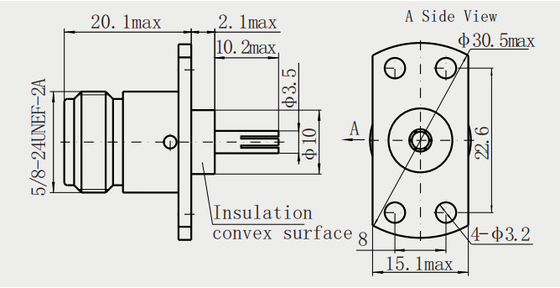

Sơ vẽ chi tiết
Ứng dụng:
Hàng không và hàng không vũ trụ: Các kết nối loại N thường được sử dụng trong các hệ thống điện tử máy bay, chẳng hạn như hệ thống liên lạc, điều hướng và giám sát máy bay.
Hệ thống radar: Các đầu nối này được sử dụng trong hệ thống radar để cung cấp các kết nối đáng tin cậy và hiệu suất cao để truyền và nhận tín hiệu RF.
Truyền thông vi sóng và không dây: Các đầu nối loại N được sử dụng trong các hệ thống vi sóng, chẳng hạn như truyền thông vệ tinh, trạm cơ sở di động và thiết bị mạng không dây.
Thiết bị thử nghiệm và đo lường: Các đầu nối này được sử dụng trong thiết bị thử nghiệm, máy dao động, máy phân tích phổ và các thiết bị đo lường khác để đảm bảo truyền tín hiệu chính xác và ổn định.
Thiết bị y tế: Các đầu nối loại N được sử dụng trong thiết bị hình ảnh y tế, chẳng hạn như máy MRI và thiết bị tia X, để tạo điều kiện dễ dàng cho việc kết nối các cáp RF.
Điện tử tiêu dùng: Các đầu nối này có thể được tìm thấy trong các thiết bị điện tử tiêu dùng khác nhau, bao gồm truyền hình, đài phát thanh và hệ thống âm thanh, để kết nối cáp và ăng-ten RF.
