Thông tin chi tiết sản phẩm:
Thanh toán:
|

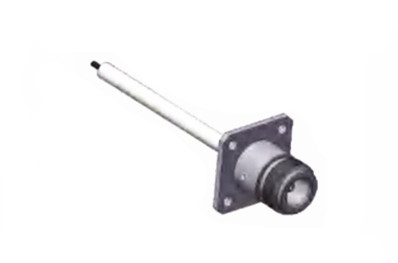

| Tên sản phẩm: | Đầu nối đồng trục RF loại N | mạ: | Bọc vàng/bọc niken |
|---|---|---|---|
| Kháng trở: | 50Ω | Phạm vi tần số: | DC~11GHz |
| Mô hình: | N-KB3A | Giới tính: | nữ giới |
| Làm nổi bật: | Kết nối RF PCB đắp nickel,N Cáp RF phụ nữ,N Type RF Coaxial Connector |
||
Các đầu nối loại N là các đầu nối đồng trục nối lề với khả năng chống rung tốt và đặc điểm điện, và phạm vi tần số điển hình lên đến 11GHz.Phạm vi tần số của chúng ta có thể lên tới 18GHz.Chúng phù hợp với các loại cáp RF khác nhau và thường được sử dụng trong hàng không, hàng không vũ trụ, radar, vi sóng và truyền thông kỹ thuật số, dụng cụ thử nghiệm và đo lường, v.v.Chúng tôi có thể tùy chỉnh các kết nối và bộ điều hợp loại N khác nhau theo yêu cầu khác nhau của khách hàng.
Thông số kỹ thuật
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 11GHz ((Max.18GHz) | |
| Điện áp định số | 1000VRMS* ((Max.Mực nước biển) | |
| Dây điện tử điện áp kháng cự | 1500VRMS* ((Max.Mực nước biển) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 0,5mΩ |
| Người dẫn trung tâm | ≤ 1,5mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Đồng,
Bọc niken |
| Đàn bà | Phosphor Bronze,
Bọc niken |
|
| Sự liên lạc kiên cường | Phosphor đồng | Bọc niken |
| Shell / Nhà chứa | Đồng Thép không gỉ |
Bọc niken |
| Clamp cáp | Đồng | Bọc niken |
| Máy cách nhiệt | PTFE | |
| Ghi đệm | Cao su silicone | |
| Độ bền | 500 chu kỳ | |

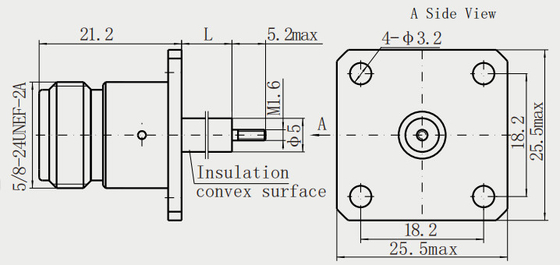

Sơ vẽ chi tiết
Ứng dụng:
Kết nối loại N là một loại kết nối đồng trục RF, chủ yếu được sử dụng để kết nối cáp đồng trục.Thiết kế chống thời tiết và kết nối có sợi có thể xoay để khóa ở chỗKích thước trung bình và thiết kế đáng tin cậy làm cho nó trở thành một trong những đầu tiên kết nối để hỗ trợ tín hiệu tần số vi sóng.
Các ứng dụng của các đầu nối loại N có phạm vi rộng, bao gồm nhưng không giới hạn trong các hệ thống truyền thông, hệ thống radar, hệ thống vô tuyến, cũng như các dụng cụ thử nghiệm và đo lường.Do khả năng xử lý tần số lên đến 18GHz, nó đặc biệt phù hợp với các thiết bị và hệ thống đòi hỏi phải xử lý tín hiệu tần số cao.
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Các bộ sưu tập cáp RF |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Hướng dẫn sóng đến Adapter Coaxial |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| MCX/MMCX RF Connector |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| Bộ kết nối RF BNC Bộ kết nối sóng milimét (2.4mm, 2.92mm) |
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiLoại N Bộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
