Niken mạ 50 Ohm SMB uốn thẳng điện tử Kết nối kéo cắm RF
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Đầu nối RF SMB | mạ: | Niken / Mạ vàng |
|---|---|---|---|
| Độ bền: | 500 chu kỳ | Vật liệu tiếp xúc: | Đồng Thau, BeCu |
| Vật liệu: | Đồng | Tiêu chuẩn thiết kế:: | IEC 1169-33 |
| Loại: | dài | Giới tính: | Nam giới |
| Tên sản phẩm: | Đầu nối RF SMB | ||
| Làm nổi bật: | Phích cắm RF SMB bấm thẳng SMB,Đầu nối SMB mạ niken 50 Ohm,Đầu nối cáp đồng trục RF đẩy kéo |
||

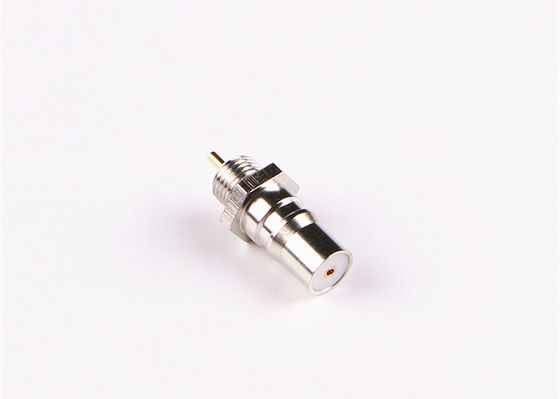

Đầu nối RF dạng phích cắm đẩy kéo SMB thẳng mạ niken 50 Ohm
Đầu nối dòng SMB là loại đầu nối RF đồng trục dạng cắm đẩy có điểm dừng, với các đặc điểm về kích thước nhỏ, trọng lượng nhẹ, dễ sử dụng và độ tin cậy cao, v.v., phù hợp với thiết bị vô tuyến và mạch tần số cao của thiết bị điện tử. Chúng sử dụng khớp nối dạng bấm để giảm thời gian lắp đặt. Các tùy chọn mạ khác nhau: niken, vàng và thiếc chì. Lớp mạ chọn lọc mang lại lớp hoàn thiện chống ăn mòn và đặc tính hàn tốt.
Thông số kỹ thuật
Lưu ý: Dữ liệu cụ thể của mẫu dựa trên dữ liệu trong bảng thông số kỹ thuật sản phẩm.
| Đặc tính điện | ||
| Trở kháng | 50 Ohm | |
| Dải tần số | DC~4GHz | |
| Điện áp định mức | 250 VRMS (Tối đa ở mực nước biển) | |
| Điện áp chịu đựng điện môi | 750VRMS (Tối đa ở mực nước biển) | |
| Điện trở cách điện | >=5000MOhm | |
| Điện trở tiếp xúc | Vỏ ngoài | <=6mOhm |
| Lõi trung tâm | <=1.5 mOhm | |
| VSMR | <=1.3 | |
| Suy hao chèn | ≤0.30dB | |
Chi tiết sản phẩm
| Đặc tính cơ khí & Vật liệu | |||
| Lõi trung tâm | Đực/Phích cắm | Đồng thau | Mạ vàng |
| Cái/Ổ cắm | Đồng thau Sn-P | Mạ vàng | |
| Tiếp điểm đàn hồi | Đồng beryllium | Mạ niken | |
| Vỏ / Thân | Đồng thau, thép không gỉ | Mạ niken | |
| Chất cách điện | PTFE | ||
| Vòng đệm | Cao su silicone | ||
| Độ bền | 500 chu kỳ | ||
| Tuân thủ RoHS | Có |
| Chu kỳ kết nối | 500Chu kỳ |
| Giữ tiếp điểm | Tối thiểu 10N |
| Giữ cáp | Tối thiểu 100N |
| Lực kết nối | Tối đa 0.6N |
| Lực ngắt kết nối | Tối đa 0.6 N |
Thông số kỹ thuật môi trường:
| Nhiệt độ hoạt động | -65 đến +165 độ C |
| Cấp bảo vệ IP (Khi kết nối) | IP64 |
Đặc điểm:
- Trở kháng 50 Ohm
- Chi phí thấp kết hợp với chất lượng cao.
- Hiệu suất băng thông rộng với phản xạ thấp từ DC đến 18 GHz.
- Phù hợp với nhiều loại cáp đồng trục bán cứng linh hoạt RG cỡ nhỏ
- Đầu nối BNC có sẵn ở các phiên bản thẳng hoặc góc vuông, cũng như các tùy chọn bulkhead, bảng điều khiển 2 lỗ, bảng điều khiển 4 lỗ hoặc không gắn.
- Có sẵn để gắn vào cáp tiêu chuẩn công nghiệp và thiết bị bảng mạch in
- Cung cấp hiệu suất lặp lại
Ứng dụng:
* Băng thông rộng
* Thiết bị đo đạc
* Ăng-ten
* Viễn thông
* Máy tính
* Phát sóng
* Hệ thống video
* Ô tô
* Quân sự/Hàng không
* Ngành viễn thông
* Ngành công nghiệp không dây
* Thiết bị đo lường
LƯU Ý:
Chúng tôi có hơn 10.000 loại sản phẩm kết nối (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP, v.v.), nếu không tìm thấy đầu nối bạn đang sử dụng, vui lòng liên hệ với chúng tôi với thông tin chi tiết của bạn.
