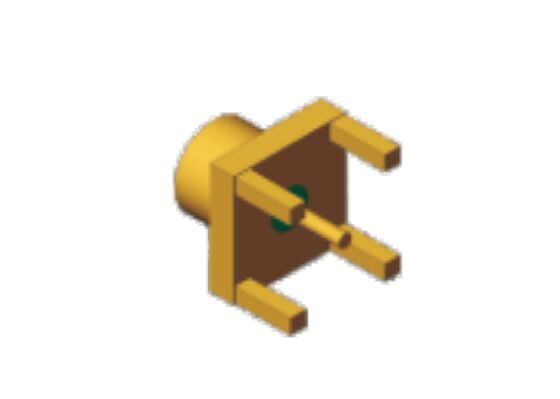

Máy kết nối đồng trục RF nam SMP Hermetic thông qua lỗ PCB được thiết kế cho board to board blind mate
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Đầu nối dỗ SMP | trở kháng: | 50 Ôm |
|---|---|---|---|
| Dải tần số: | DC~40GHz | Mẫu số: | SMP(M)-JHD41 |
| DWV: | 500VRMS* | Điện trở cách điện: | >5000M Ôm |
| Giới tính: | Nam giới | Liên hệ trung tâm: | Kovar, Mạ vàng |
| Vật liệu nhà ở: | Kovar, Mạ vàng | Hình thức giao diện: | Giam giữ hạn chế, lỗ khoan mượt mà |
| Gắn kết: | Thông qua lỗ gắn PCB | Tỷ lệ rò rỉ: | ≦ 1.01325 x 10-3 pa.cm3/s |
| Ứng dụng: | Satcom, Đo từ xa, Điều khiển từ xa, Radar, Trạm gốc 5G | ||
| Làm nổi bật: | SMP RF kết nối thông qua lỗ PCB gắn,kết nối đồng trục nam SMP kín,kết nối RF blind mate từ bảng đến bảng |
||
Mô tả sản phẩm:
Đầu nối SMP là lựa chọn lý tưởng để kết nối đáng tin cậy trong các hệ thống điện tử hiệu suất cao, nhỏ gọn. Tự hào với hiệu suất RF và độ bền cơ học xuất sắc, chúng phù hợp với nhiều tình huống ứng dụng khắc nghiệt. Áp dụng thiết kế giao diện push-on để dễ dàng lắp đặt, chúng được thiết kế độc quyền cho các kết nối board-to-board (PCB) và blind-mate trong không gian hạn chế, đáp ứng hoàn hảo nhu cầu kết nối của thiết bị thu nhỏ.
Các đầu nối này có hiệu suất cốt lõi vượt trội: chúng mang lại khả năng băng tần siêu rộng với tần số hoạt động lên đến 18 GHz, và thậm chí 40 GHz đối với các mẫu cao cấp, đảm bảo tính toàn vẹn tín hiệu và tổn hao cực thấp trong truyền dẫn viễn trinh; cấu trúc nhỏ gọn, mật độ cao của chúng hỗ trợ mật độ lắp đặt siêu cao, làm cho chúng trở thành lựa chọn hàng đầu cho các hệ thống radar và viễn trinh thu nhỏ; được trang bị giao diện smooth bore, limited detent và full detent, chúng mang lại khả năng thích ứng mạnh mẽ cho các chu kỳ kết nối thường xuyên trong môi trường thử nghiệm và khả năng chống rung trong các ứng dụng công nghiệp. Ngoài ra, cấu trúc chắc chắn chịu được sự thay đổi nhiệt độ khắc nghiệt, rung động mạnh và các điều kiện điện từ và vật lý nghiêm trọng để có hiệu suất ổn định, và hỗ trợ các phương pháp lắp đặt cáp, mặt bích, PCB xuyên lỗ và các phương pháp khác, thích ứng linh hoạt với các yêu cầu bố trí PCB khác nhau.
Hiện tại, đầu nối SMP đã trở thành một giải pháp kết nối hiệu quả và đáng tin cậy cho các hệ thống điện tử hiện đại đòi hỏi cao, và được sử dụng rộng rãi trong viễn trinh hàng không vũ trụ, radar mảng pha, thiết bị đo lường và kiểm tra cao cấp và các lĩnh vực khác.
Thông số kỹ thuật:
| Tiếp điểm trung tâm | Kovar, Mạ vàng |
| Trở kháng | 50 Ohm |
| Giới tính | Đực |
| Vật liệu cách điện | Thủy tinh |
| Nhiệt độ hoạt động | -55°C đến +165°C |
| Vật liệu vỏ | Kovar, Mạ vàng |
| Dải tần số | DC ~ 40 GHz |
| Dạng giao diện | Limited Detent, Smooth Bore |
| Điện áp chịu đựng | 500 VRMS* |
| Ứng dụng | Hàng không vũ trụ, Hàng không, Định vị, Vệ tinh, Viễn trinh, Điều khiển từ xa, Radar, Trạm gốc 5G |
Lưu ý 3: Độ sâu kết nối 2.79 Lưu ý 4: Kín khí
Ứng dụng:
Đầu nối đồng trục RF SMP này phù hợp cho viễn trinh hàng không vũ trụ, liên lạc vệ tinh, hệ thống radar hoặc cơ sở hạ tầng 5G, Đầu nối RF SMP của Elite Electronics cung cấp các giải pháp kết nối đáng tin cậy, hiệu suất cao. Khả năng cung ứng của nó linh hoạt để đáp ứng các nhu cầu khác nhau, làm cho nó trở thành lựa chọn ưu tiên cho các kỹ sư và nhà tích hợp hệ thống đang tìm kiếm các đầu nối SMP chất lượng với hiệu suất đã được chứng minh và các tiêu chuẩn chứng nhận toàn cầu.
Tùy chỉnh:
Elite Electronics cung cấp Dịch vụ Tùy chỉnh Sản phẩm cho dòng Đầu nối RF SMP. Các sản phẩm Đầu nối SMP Tần số cao của chúng tôi được chứng nhận Rohs, ISO 9001 và 14001, đảm bảo các tiêu chuẩn chất lượng và môi trường hàng đầu.
Các dạng giao diện có sẵn bao gồm Full Detent, Limited Detent và Smooth Bore, cung cấp các tùy chọn linh hoạt để phù hợp với các nhu cầu kết nối khác nhau. Chọn dịch vụ tùy chỉnh Đầu nối RF Tần số cao của Elite Electronics để có các kết nối RF đáng tin cậy, hiệu suất cao được tùy chỉnh theo thông số kỹ thuật của bạn.
MOQ cho Tùy chỉnh: 200 chiếc
Đóng gói & Vận chuyển:
Đầu nối RF SMP của chúng tôi được đóng gói cẩn thận để đảm bảo sự bảo vệ tối đa trong quá trình vận chuyển. Mỗi đầu nối được bọc riêng trong vật liệu chống tĩnh điện và đặt trong một hộp chắc chắn, có đệm để ngăn ngừa bất kỳ hư hỏng nào do va đập hoặc rung động.
Bao bì được dán nhãn rõ ràng với thông tin sản phẩm, bao gồm mã bộ phận và thông số kỹ thuật, để tạo điều kiện nhận dạng và quản lý kho dễ dàng.
Câu hỏi thường gặp:
Q1: Thương hiệu và mã model của Đầu nối RF SMP là gì?
A1: Đầu nối RF SMP có thương hiệu ELT và mã model bắt đầu bằng SMP-***
Q2: Đầu nối RF SMP được sản xuất ở đâu?
A2: Đầu nối RF SMP được sản xuất tại Tây An, Trung Quốc.
Q3: Đầu nối RF SMP có những chứng nhận nào?
A3: Đầu nối RF SMP được chứng nhận Rohs, ISO 9001 và ISO 14001.
Q4: Số lượng đặt hàng tối thiểu và chi tiết đóng gói cho sản phẩm này là gì?
A4: Số lượng đặt hàng tối thiểu là 50 chiếc, nhưng không có hạn chế MOQ nếu sản phẩm còn hàng. Đóng gói là 1 chiếc mỗi túi nhựa và 10 túi mỗi thùng.
Q5: Điều khoản thanh toán và thời gian giao hàng cho Đầu nối RF SMP là gì?
A5: Thanh toán có thể được thực hiện qua T/T hoặc LC, và thời gian giao hàng cho số lượng còn hàng là 5-7 ngày làm việc.
