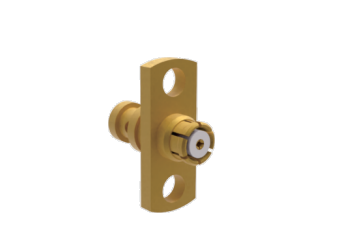

Bảng điều khiển gắn mặt bích SMP 2 lỗ Gắn kết nối 50ohm cho cáp CXN3657
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Đầu nối RF SMP | Giới tính: | Nữ giới |
|---|---|---|---|
| người mẫu: | SMP-KF657-15 | Dải tần số: | 0,3 MHz-18GHz |
| Nhà ở: | Hợp kim đồng, mạ vàng | Danh bạ: | Hợp kim đồng, mạ vàng |
| Chất cách điện: | PTFE | Điện trở cách điện: | > 5000MΩ |
| DWV: | 500V | sự phụ thuộc: | 50 Ohm |
| Nhiệt độ: | -55oC～+125oC | Loại cáp: | CXN3657, EQV. Cáp |
| Còn hàng: | > 200 chiếc | Trở kháng: | 50 Ohm |
| Danh bạ: | Hợp kim đồng, mạ vàng | ||
| Làm nổi bật: | SMP Flange Mount RF Connector,Đầu nối SMP gắn bảng 2 lỗ,Đầu nối SMP 50ohm cho cáp |
||
Mô tả sản phẩm:
Đầu nối RF SMP Hiệu suất cao (DC–40 GHz)
Đầu nối RF SMP là loại đầu nối đồng trục siêu nhỏ, dạng đẩy, được thiết kế cho truyền tín hiệu tần số cao lên đến 40 GHz. Kích thước nhỏ gọn của chúng tạo điều kiện cho các kết nối bảng mạch mật độ cao, làm cho chúng trở thành giải pháp lý tưởng cho các hệ thống truyền thông tiên tiến, hệ thống radar và thiết bị điện tử chính xác. Để đáp ứng các yêu cầu lắp ráp đa dạng, các đầu cắm đực có sẵn trong ba cấu hình giao diện: Khớp nối hoàn toàn (Full Detent) cho lực giữ tối đa, Khớp nối giới hạn (Limited Detent) cho chu kỳ kết nối kéo dài và Ống trơn (Smooth Bore) cho các ứng dụng kết nối mù đáng tin cậy. Các đầu nối đa năng này mang lại hiệu suất vượt trội cho cả ứng dụng lắp ráp PCB và cáp.
|
Đặc điểm điện
|
||
|
Trở kháng
|
50Ω
|
|
|
Dải tần số
|
DC~40GHz
|
|
|
Điện áp định mức
|
170VRMS
|
|
|
Điện áp chịu đựng của điện môi
|
500VRMS
|
|
|
Điện trở cách điện
|
≥5000MΩ
|
|
|
|
Vỏ ngoài
|
Thông thường≤2.5mΩ
|
|
Lõi trung tâm
|
Thông thường≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Thẳng | ≤1.25 | ≤1.3 | ≤1.4 | |
| Góc vuông | ≤1.3 | |||
| Bộ chuyển đổi | ≤1.25 | ≤1.3 | ≤1.4 | |
| Khác | ≤1.3 |
Chúng tôi đầu nối thẳng, mặt bích Đầu nối RF SMP, Mã SMP:SMP-KF657-15
Mã cáp: CXN 3657
Đường kính cáp: 1.46mm
Màu cáp: Xám
Chúng tôi cũng có đầu nối SMP góc vuông kết nối với cáp CXN3657
Kích thước phác thảo của Đầu nối RF SMP Jack Kết nối cáp CXN3657, Mã:SMP-KW657-11
Để biết thêm sản phẩm và thông số kỹ thuật chi tiết, vui lòng liên hệ với chúng tôi.
Ứng dụng:
Xi'an Elite Electronic là nhà sản xuất hàng đầu về Đầu nối & Bộ chuyển đổi RF, Linh kiện vi sóng/Ống dẫn sóng & Cáp lắp ráp, phục vụ trong ngành hàng không vũ trụ, hàng không, dẫn đường, vệ tinh, radar, lĩnh vực truyền thông trong hơn 23 năm.
Tùy chỉnh:
Dịch vụ tùy chỉnh sản phẩm cho Đầu nối RF SMP có sẵn:
Tên thương hiệu: ELT
MOQ: 200 chiếc
Giá: Tùy thuộc vào số lượng
Vui lòng gửi cho chúng tôi bản vẽ hoặc chi tiết và chúng tôi sẽ cho kỹ sư của chúng tôi đánh giá hoặc chúng tôi sẽ giới thiệu mẫu thay thế hoặc cung cấp giải pháp cho bạn.
Chúng tôi cũng có thể cung cấp tùy chỉnh cho các đầu nối như SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Đầu nối Micro D, Tải RF, Ăng-ten, Bộ lọc, Bộ chia công suất, Bộ ghép nối.
Đóng gói & Vận chuyển:
Đóng gói cho Đầu nối RF SMP:
1 Chiếc/ túi nhựa nhỏ
10 Chiếc/ túi nhựa lớn hơn
100 Chiếc/ hộp carton
Các Đầu nối RF SMP được đóng gói an toàn trong một hộp carton nhỏ để đảm bảo bảo vệ trong quá trình vận chuyển. Hộp được dán nhãn tên sản phẩm và thông số kỹ thuật để dễ dàng nhận dạng.
Để vận chuyển, Đầu nối RF SMP được đặt trong hộp carton. Chúng tôi sẽ cung cấp số theo dõi sau khi vận chuyển.
