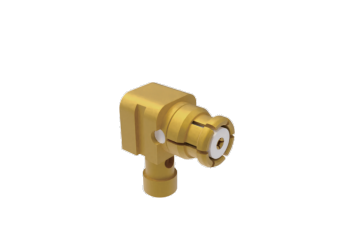

Jack cắm góc phải SMP 50ohm Thích hợp cho cáp CXN3657
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Đầu nối RF SMP | Giới tính: | Nữ giới |
|---|---|---|---|
| người mẫu: | SMP-KW657-11 | Dải tần số: | 0,3 MHz-18GHz |
| Nhà ở: | Hợp kim đồng, mạ vàng | Danh bạ: | Hợp kim đồng, mạ vàng |
| Chất cách điện: | PTFE | Điện trở cách điện: | > 5000MΩ |
| DWV: | 500V | sự phụ thuộc: | 50 Ohm |
| Nhiệt độ: | -55oC～+125oC | Loại cáp: | CXN3657, EQV. Cáp |
| Còn hàng: | > 200 chiếc | Danh bạ: | Hợp kim đồng, mạ vàng |
| Trở kháng: | 50 Ohm | ||
| Làm nổi bật: | SMP jack góc phải 50ohm,Bộ kết nối RF SMP cho cáp CXN3657,Bộ kết nối góc phải 50ohm SMP |
||
Mô tả sản phẩm:
Đầu nối RF SMP là đầu nối đồng trục RF dạng đẩy thu nhỏ, được thiết kế cho các ứng dụng tần số cao lên đến 40 GHz. Thiết kế nhỏ gọn của chúng cho phép kết nối bảng mạch-bảng mạch mật độ cao, làm cho chúng được sử dụng rộng rãi trong viễn thông, radar và thiết bị điện tử. Phích cắm đực có ba cấu hình — khớp nối hoàn toàn, khớp nối giới hạn và ống trơn — được tối ưu hóa tương ứng cho lực giữ cao, chu kỳ kết nối thường xuyên và các ứng dụng kết nối mù, do đó đáp ứng các yêu cầu đa dạng cho lắp ráp PCB và cáp.
|
Đặc điểm điện
|
||
|
Trở kháng
|
50Ω
|
|
|
Dải tần số
|
DC~40GHz
|
|
|
Điện áp định mức
|
170VRMS
|
|
|
Điện áp cách điện-điện trở
|
500VRMS
|
|
|
Điện trở cách điện
|
≥5000MΩ
|
|
|
|
Dẫn ngoài
|
Thông thường≤2.5mΩ
|
|
Dẫn trung tâm
|
Thông thường≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Thẳng | ≤1.25 | ≤1.3 | ≤1.4 | |
| Góc vuông | ≤1.3 | |||
| Bộ chuyển đổi | ≤1.25 | ≤1.3 | ≤1.4 | |
| Khác | ≤1.3 |
Kích thước ngoài của đầu nối RF SMP Jack Mating Cable CXN3657, Model: SMP-KW657-11
SMP đầu nối RF Cáp lắp ráp để bạn tham khảo:
Mô hình cáp:CXN 3657
Đường kính cáp: 1.46mm
Màu cáp : Xám
Tần số:lên đến 18GHz, 40GHz
Chúng tôi cũng có loại thẳng, mặt bích đầu nối RF SMP, Model SMP:SMP-KF657-15
Mô hình cáp: CXN 3657
Đường kính cáp: 1.46mm
Màu cáp: Xám
Để biết thêm sản phẩm và thông số kỹ thuật chi tiết, vui lòng liên hệ với chúng tôi một cách tự do.
Ứng dụng:
Xi'an Elite Electronic là nhà sản xuất hàng đầu về Đầu nối & Bộ chuyển đổi RF, Linh kiện vi sóng/Sóng dẫn & Cáp lắp ráp, phục vụ trong ngành hàng không vũ trụ, hàng không, dẫn đường, vệ tinh, radar, viễn thông trong hơn 23 năm.
Tùy chỉnh:
Dịch vụ tùy chỉnh sản phẩm cho Đầu nối RF SMP có sẵn:
Tên thương hiệu: ELT
MOQ: 200 chiếc
Giá: Tùy thuộc vào số lượng
Vui lòng gửi cho chúng tôi bản vẽ hoặc chi tiết và chúng tôi sẽ để kỹ sư của chúng tôi sắp xếp đánh giá hoặc chúng tôi đề xuất mô hình thay thế hoặc cung cấp giải pháp của chúng tôi cho bạn.
Chúng tôi cũng có thể cung cấp tùy chỉnh cho các đầu nối như SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Đầu nối Micro D, Tải RF, Ăng-ten, Bộ lọc, Bộ chia công suất, Khớp nối.
Đóng gói & Vận chuyển:
Đóng gói cho đầu nối RF SMP:
1 Chiếc/ túi nhựa nhỏ
10 Chiếc/ túi nhựa lớn hơn
100 Chiếc/ hộp carton
Các đầu nối RF SMP được đóng gói an toàn trong một hộp carton nhỏ để đảm bảo bảo vệ trong quá trình vận chuyển. Hộp được dán nhãn tên sản phẩm và thông số kỹ thuật để dễ dàng nhận dạng.
Để vận chuyển, các đầu nối RF SMP được đặt trong thùng carton. Chúng tôi sẽ cung cấp số theo dõi sau khi vận chuyển.
