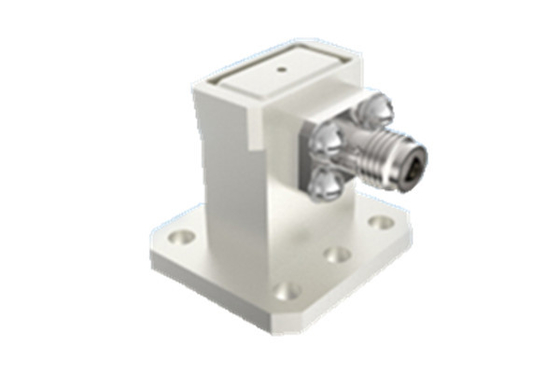

Bộ chuyển đổi đồng trục góc phải K2.92mm sang ống dẫn sóng WR51 cho ngành hàng không vũ trụ (15GHz-22GHz)

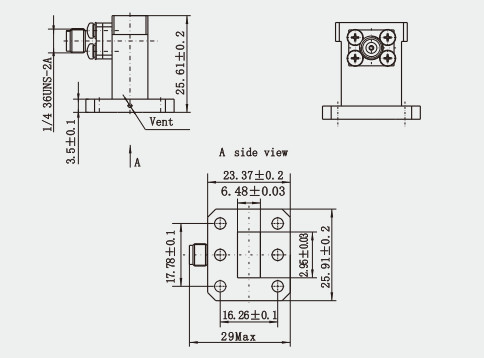

Bản vẽ phác thảo:(mm)

Đặc trưng:

^{1. Chuyển đổi năng lượng hiệu quả cao:Thiết kế của bộ chuyển đổi đồng trục ống dẫn sóng dựa trên sự khác biệt về đặc tính lan truyền sóng điện từ trong các môi trường truyền dẫn khác nhau và nhận ra sự chuyển đổi năng lượng hiệu quả cao giữa ống dẫn sóng và đường đồng trục thông qua thiết kế cấu trúc và lựa chọn thông số hợp lý.}

^{2. Băng thông rộng:Bộ chuyển đổi đồng trục ống dẫn sóng có băng thông rộng, có thể bao phủ dải tần từ DC đến dải sóng milimet và thậm chí cao hơn.}

^{3. Suy hao chèn thấp:Bộ chuyển đổi đồng trục ống dẫn sóngcó suy hao chèn thấp trong quá trình chuyển đổi, có nghĩa là tín hiệu mất ít năng lượng hơn trong quá trình chuyển đổi, giúp duy trì tính toàn vẹn và cường độ của tín hiệu.}

^{4. VSWR thấp:VSWR là thước đo mức độ phù hợp của đường truyền. Bộ chuyển đổi đồng trục ống dẫn sóng có VSWR thấp, cho thấy hiệu suất phù hợp tốt và giảm phản xạ và biến dạng tín hiệu.}

^{5. Các cấu trúc khác nhau:Bộ chuyển đổi đồng trục ống dẫn sóng có nhiều cấu trúc khác nhau, chẳng hạn như bộ chuyển đổi đồng trục ống dẫn sóng 90° trực giao và bộ chuyển đổi đồng trục ống dẫn sóng 180° kết thúc, có thể được chọn theo các yêu cầu ứng dụng khác nhau.}

Ứng dụng:

^{1. Thiết bị và hệ thống vi sóng: Trong thiết bị vi sóng, bộ chuyển đổi đồng trục ống dẫn sóng được sử dụng để kết nối các đường truyền khác nhau, chẳng hạn như đường đồng trục và ống dẫn sóng, để truyền tín hiệu hiệu quả. Nó được sử dụng rộng rãi trong các hệ thống vi sóng khác nhau, chẳng hạn như ăng-ten, máy phát, máy thu và thiết bị đầu cuối.}

^{2. Hệ thống radar:Trong hệ thống radar, bộ chuyển đổi đồng trục ống dẫn sóng là một thiết bị chuyển đổi thụ động cần thiết được sử dụng để kết nối các bộ phận khác nhau của radar để đảm bảo truyền tín hiệu ổn định.}

^{3. Truyền thông vệ tinh:Bộ chuyển đổi đồng trục ống dẫn sóng cũng được áp dụng trong lĩnh vực truyền thông vệ tinh, đặc biệt khi cần kết nối đường đồng trục của trạm mặt đất với hệ thống ống dẫn sóng trên vệ tinh.}

Tham chiếu chéo các Tiêu chuẩn ống dẫn sóng
