Đầu nối nam RF thép không gỉ dòng Millimeter Wave 2.4mm với Microstrip
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Đầu nối đồng trục RF 2,4mm | mạ: | Mạ vàng/Thụ động |
|---|---|---|---|
| Kháng trở: | 50Ω | giấy chứng nhận: | Tiêu chuẩn ISO-9001-2015 |
| Loại: | Nam giới | VSWR: | ≤1,05+0,005f |
| Vật liệu: | đồng thau/thép không gỉ | Phạm vi tần số: | DC～50GHz |
| Tên sản phẩm: | Đầu nối đồng trục RF 2,4mm | ||
| Làm nổi bật: | Đầu nối RF thép không gỉ 2.4mm,Đầu nối microstrip nam 2.4mm,Đầu nối RF Millimeter Wave 2.4mm |
||

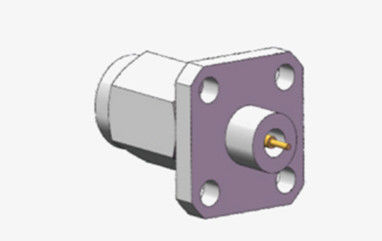

2.4 Millimeter Wave Series RF Stainless Steel Male Plug Connector with Microstrip
Đầu nối 2.4mm là ví dụ điển hình của đầu nối sóng milimet (MMW) tiên tiến hoạt động hiệu quả lên đến 50 GHz. Các đầu nối này sử dụng giao diện không khí kết hợp với cơ chế gắn ren, nổi bật với kích thước gọn gàng, trọng lượng tối thiểu, tần số hoạt động cao và liên kết đáng tin cậy. Những đặc điểm này làm cho chúng trở nên thiết yếu trong các đánh giá vi sóng tần số cao và các ứng dụng sóng milimet.
Trong các ngữ cảnh RF và vi sóng tiêu chuẩn, đầu nối 2.4mm đồng trục 50 Ohm được thiết kế chính xác thường xuyên được triển khai. Các đầu nối này, được ca ngợi vì hiệu suất vượt trội, là một phần không thể thiếu trong vô số môi trường kiểm tra và đo lường, từ truyền thông di động đến liên kết vệ tinh, đảm bảo khả năng tương thích chính xác giữa các thiết bị và cáp. Được chế tạo từ thép không gỉ bền chắc, các đầu nối này được chế tạo để chịu được việc sử dụng lặp đi lặp lại. Chúng được thiết kế với hệ thống điện môi không khí và được bổ sung bằng vật liệu nhựa tổn hao thấp hỗ trợ dây dẫn trung tâm, giúp tăng cường hiệu quả và chức năng tổng thể của chúng.

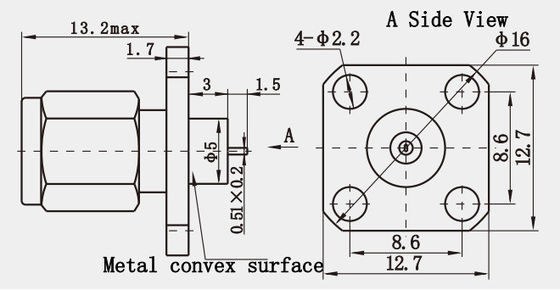

Bản vẽ phác thảo :(mm)
Thông số kỹ thuật :
|
Đặc tính điện
|
||||
|
Trở kháng
|
50Ω
|
|||
|
Dải tần số
|
DC～50GHz
|
|||
|
Điện áp định mức
|
170VRMS (Tối đa ở mực nước biển)
|
|||
|
Điện áp chịu đựng của điện môi
|
500VRMS (Tối đa ở mực nước biển)
|
|||
|
Điện trở cách điện
|
≥5000MΩ
|
|||
|
Điện trở tiếp xúc |
Dây dẫn ngoài
|
≤2mΩ
|
||
|
Dây dẫn trung tâm
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
Kích thước giao diện:
Đặc trưng:
1. Độ bền:
Được chế tạo với vật liệu thân thép không gỉ được thụ động hóa và chân tiếp xúc bằng đồng beryllium, đầu nối đảm bảo độ bền và hiệu suất ổn định lâu dài. Thép không gỉ cũng cung cấp khả năng chống ăn mòn tuyệt vời, làm cho nó phù hợp để sử dụng trong môi trường khắc nghiệt.
2. Phạm vi ứng dụng rộng rãi:
Loại đầu nối này có thể áp dụng trong nhiều lĩnh vực, bao gồm ăng-ten, âm thanh, truyền hình và radio, do hiệu suất cao và độ tin cậy đáp ứng các yêu cầu kết nối RF nghiêm ngặt của các lĩnh vực này.
Ưu điểm:
| Sản phẩm thông thường | Sản phẩm cao cấp | |
| Dải tần số | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Độ bền | 300 chu kỳ | >500 chu kỳ |
Ứng dụng:
1. Ứng dụng Radio
Thiết bị Radio nghiệp dư và chuyên nghiệp: Trong thông tin liên lạc radio nghiệp dư và radio băng tần công dân (CB), đầu nối 2.4mm được sử dụng để kết nối các thiết bị radio khác nhau nhờ hiệu suất ổn định và khả năng tương thích cơ học. Chúng cung cấp truyền tín hiệu đáng tin cậy và tăng cường bảo mật kết nối thông qua cơ chế ghép nối cố định bằng vít.
Ứng dụng VHF Hàng hải: Trong thông tin liên lạc hàng hải, đặc biệt là trên thiết bị radio tần số rất cao (VHF), đầu nối 2.4mm được ưa chuộng vì khả năng chống ăn mòn và độ bền cao. Chúng duy trì hiệu suất đáng tin cậy lâu dài trong môi trường biển, tránh hư hại do nước biển và độ ẩm.
2. Ứng dụng Thiết bị và Hệ thống Sóng Milimet
Thiết bị kiểm tra độ chính xác cao: Đầu nối 2.4mm đóng vai trò quan trọng trong các thiết bị kiểm tra độ chính xác cao trong phòng thí nghiệm và dây chuyền sản xuất. Ví dụ, trong máy phân tích mạng và máy tạo tín hiệu, các đầu nối này đảm bảo truyền tín hiệu chính xác và ổn định kết nối, đảm bảo độ chính xác của kết quả kiểm tra.
Sản phẩm chính của chúng tôi:
| Bộ chuyển đổi RF |
| Đầu nối RF SMA/SSMA |
| Đầu nối RF SMP/SSMP |
| Đầu nối RF TNC |
| Đầu nối RF loại N |
| Đầu nối RF MCX/MMCX |
| Đầu nối RF BNC Đầu nối sóng milimet (2.4mm, 2.92mm) |
| Bộ cáp RF |
| Bộ chuyển đổi sóng dẫn sang đồng trục |
| Niêm phong kín khí thủy tinh-kim loại |
| Đầu nối dòng J30J |
| Khớp nối quay vi sóng |
LƯU Ý:
Chúng tôi có hơn 10.000 loạiĐầu nối, nếu đầu nối bạn đang sử dụng không tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạntiết.
