Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối đồng trục RF 2,4mm | mạ: | thụ động |
|---|---|---|---|
| Kháng trở: | 50Ω | giấy chứng nhận: | Tiêu chuẩn ISO-9001-2015 |
| Loại: | nữ giới | Tuổi thọ: | 500Chu kỳ |
| Ứng dụng: | Máy tính/mạng LAN | Vật liệu: | Thép không gỉ |
| Làm nổi bật: | Thép không gỉ 2.4mm RF Connectors,Bộ kết nối RF đệm thụ động 2,4mm |
||

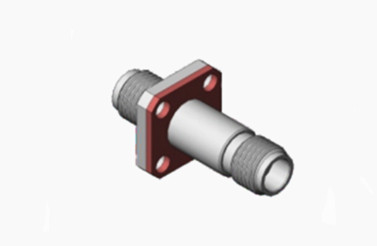

2.4mm sóng milimét chống nước thép không gỉ phụ nữ để phụ nữ RF kết nối
Sản phẩm loại 2,4mm là một đầu nối sóng milimet hiệu suất cao với tần số 50GHz. Nó sử dụng kết nối đường dây không khí và có các đặc điểm như kích thước nhỏ, trọng lượng nhẹ,tần suất sử dụng caoĐiều này làm cho nó được sử dụng rộng rãi trong các phép đo sóng vi sóng tần số cao và các thiết bị sóng milimet.
Sơ đồ phác thảoỪm.
Thông số kỹ thuật(mm):
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
Đặc điểm điện | ||||
Kháng trở | 50Ω | |||
Phạm vi tần số | DC 50GHz | |||
Điện áp định số | 170VRMS (mực nước biển tối đa) | |||
Dây điện tử điện áp kháng cự | 500VRMS (mực nước biển tối đa) | |||
Kháng cách nhiệt | ≥ 5000MΩ | |||
Kháng tiếp xúc | Máy dẫn bên ngoài | ≤2mΩ | ||
Người dẫn trung tâm | ≤3mΩ | |||
VSMR | ≤1,05+0,005f | |||

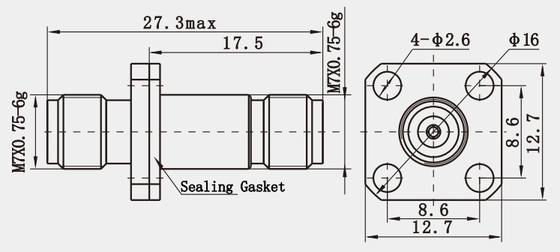

Sơ vẽ chi tiết(mm):
Đặc điểm:
1Phạm vi tần số rộng: Hỗ trợ một phạm vi tần số từ DC đến 50GHz, bộ điều hợp này bao gồm một loạt các băng tần truyền thông không dây, bao gồm nhiều ứng dụng sóng vi sóng và sóng milimet.Khả năng băng thông rộng như vậy làm cho nó trở thành sự lựa chọn lý tưởng cho nhiều ứng dụng tần số cao.
2Tỷ lệ sóng đứng thấp: Tỷ lệ sóng đứng thấp cho thấy bộ điều hợp có sự phù hợp trở ngại tuyệt vời và phản xạ tín hiệu tối thiểu trong phạm vi tần số được chỉ định.Điều này đặc biệt quan trọng để duy trì chất lượng tín hiệu và hiệu quả truyền tải tối đa trong hệ thống.
3. Lưu giữ cắm cao: Nhờ cấu trúc và vật liệu vượt trội của nó, bộ điều hợp RF chống nước 2,4mm có thể chịu được đến 3000 hoạt động cắm và tháo cắm,vượt xa các tiêu chuẩn độ bền của các đầu nối thông thườngĐiều này làm cho nó đặc biệt hữu ích trong các tình huống mà cấu hình kết nối cần phải được thay đổi thường xuyên.
Ưu điểm:
| Sản phẩm bình thường | Sản phẩm ưu tú | |
| Phạm vi tần số | DC ~ 40GHz | DC ~ 65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Độ bền | 300 chu kỳ | > 500 chu kỳ |
Ứng dụng:
1. Truyền dữ liệu: Đối với các kịch bản ứng dụng đòi hỏi truyền dữ liệu quy mô lớn, nhanh chóng, chẳng hạn như thiết bị hàng không vũ trụ, 2.Bộ chuyển đổi RF chống nước 4mm cung cấp một phương pháp kết nối hiệu quả và đáng tin cậyThiết kế của nó đảm bảo hiệu suất ổn định trong môi trường khắc nghiệt, cho dù là trong rung động cao hoặc biến động nhiệt độ.
2Thiết bị thử nghiệm và đo lường: Trong lĩnh vực thử nghiệm và đo lường, bộ điều hợp loại này thường được sử dụng để kết nối các thiết bị khác nhau để đảm bảo tính toàn vẹn tín hiệu và độ chính xác thử nghiệm cao nhất.Ví dụ, trong thử nghiệm đặc điểm của các thiết bị vi sóng, sử dụng bộ điều hợp RF chống nước 2,4mm có thể giảm mất tín hiệu và phản xạ, do đó cải thiện độ chính xác của kết quả thử nghiệm.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
