Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên sản phẩm: | Đầu nối đồng trục RF 2,4mm | Kháng trở: | 50Ω |
---|---|---|---|
Tuổi thọ: | 500Chu kỳ | Ứng dụng: | Máy tính/mạng LAN |
Vật liệu: | Thép không gỉ | mạ: | thụ động |
Giới tính: | Nam giới | giấy chứng nhận: | Tiêu chuẩn ISO-9001-2015 |
Điểm: | Đầu nối RF thẳng 2,4mm | ||
Làm nổi bật: | Đầu nối đồng trục RF CXN3506,Đầu nối đồng trục RF MF108A |

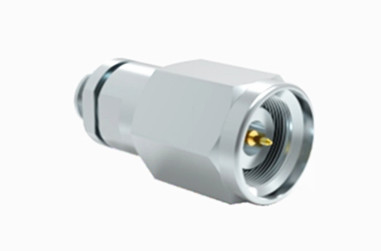

Thép không gỉ RF Coaxial Connector Male Plug 2.4 Millimeter Wave cho CXN3506/MF108A
Kết nối dòng 2.4 là một kết nối sóng milimét hiệu suất cao được thiết kế để hoạt động lên đến 50GHz và có kết nối nối không khí.nhẹCác đầu nối này được sử dụng rộng rãi trong các thiết bị đo sóng vi sóng tần số cao và sóng milimet.
Thông số kỹ thuật
Đặc điểm điện
|
||||
Kháng trở
|
50Ω
|
|||
Phạm vi tần số
|
DC 50GHz
|
|||
Điện áp định số
|
170VRMS (mực nước biển tối đa)
|
|||
Dây điện tử điện áp kháng cự
|
500VRMS (mực nước biển tối đa)
|
|||
Kháng cách nhiệt
|
≥ 5000MΩ
|
|||
Kháng tiếp xúc |
Máy dẫn bên ngoài
|
≤2mΩ
|
||
Người dẫn trung tâm
|
≤3mΩ
|
|||
VSMR
|
≤1,05+0,005f
|
Sơ vẽ chi tiếtcủaThép không gỉ RF Coaxial Connector Male Plug 2.4 Millimeter Wave cho CXN3506/MF108A(mm):
Đặc điểm:
Phát triển đổi mới công nghệ và tiêu chuẩn hóa: Với sự tiến bộ của công nghệ truyền thông 5G và 6G trong tương lai, nhu cầu về tần số cao,kết nối tốc độ cao sẽ tăng thêmCác kết nối 2,4mm cần đổi mới công nghệ liên tục để đáp ứng các yêu cầu hiệu suất cao hơn.đảm bảo các tiêu chuẩn thống nhất toàn cầu để thúc đẩy sự phát triển lành mạnh của ngành công nghiệp.
Ưu điểm:
Sản phẩm bình thường | Sản phẩm ưu tú | |
Phạm vi tần số | DC ~ 40GHz | DC ~ 65GHz |
VSWR | ≤1.35 | ≤1.3 |
Độ bền | 300 chu kỳ | > 500 chu kỳ |
Ứng dụng:
Yêu cầu độ chính xác cao: Trong lĩnh vực đo chính xác, chẳng hạn như hệ thống truyền thông sóng milimet, có nhu cầu cao về truyền tín hiệu chính xác.với hiệu suất cao và các đặc điểm mất mát thấp, đảm bảo tính toàn vẹn của tín hiệu và độ chính xác của phép đo.
Khả năng lặp lại và bền: Kết nối 2,4mm có số lần cắm từ 500 đến 1000 lần và có tính năng tự thẳng, bảo vệ hiệu quả ổ cắm nữ.Điều này cải thiện khả năng tái sử dụng và chống hư hỏng của các kết nối, làm cho nó rất phù hợp với nhu cầu hoạt động đáng tin cậy lâu dài của thiết bị đo chính xác.
